По статистике большая часть пожаров происходит по причине использования некачественного кабеля.

Критерии фальсификата можно разделить на 2 логичных компонента: количество и качество.

Предметами фальсификации в кабеле могут быть практически все элементы его конструкции.

1. Проводник. Признаки некачественной ТПЖ

• Занижен нормативный диаметр жилы. Есть номинал сечения, установленный ГОСТом и в некачественном кабеле количество меди используется меньше (усеченка), что приводит к возрастанию сопротивления в таком кабеле.
• Качество меди здесь тоже важно. Медь должна быть определенной марки, пройти определенную степень очистки, чтобы не окислялась в процессе работы. Некачественная медь сказывается на электропроводности ТПЖ и ее сопротивлении. Признак некачественной меди – при вскрытии кабеля жила имеет матовый оттенок, пятна, вкрапления и т.д.

2. Термический барьер.

Интерес подделки данного элемента заключается в экономии на слюдоленте, которая покрывает ТПЖ, чтобы обеспечить термический барьер. Наиболее распространенный случай, когда заявлен огнестойкий кабель, в маркировке и документации это также указано, но при вскрытии обнаруживается что там его нет, либо использовано лишь наполовину. По ГОСТу при производстве огнестойкого кабеля слюдолентой необходимо покрывать ТПЖ в 2 слоя со стопроцентным покрытием.

3. Изоляция ТПЖ.

Относительно толщины изоляционного слоя у каждого материала изоляции предусмотрена своя толщина. Некачественная изоляция легка на пробой, может перегреваться вместе с некачественной ТПЖ.

Признаками некачественной изоляции могут быть:

5. Наружная оболочка. Признаки фальсификата:

6. Заполнение кабеля является обязательным конструктивным элементом для кабеля с сечение выше 10, то есть 16, 25 и т.д. По ГОСТу заливка или заполнение кабеля должны заполнять все пустоты кабеля.

Косвенным признаком некачественного кабеля является неполная или не четкая маркировка, нанесенная на кабеле.

По ГОСТу, регулирующему кабельно-проводниковую промышленность, с точки зрения пожаробезопасности по умолчанию любой силовой кабель не должен поддерживать горение при одиночной прокладке.

нг (А) – это базовая подложка кабеля, которая обозначает, что кабель не распространяет горение при групповой прокладке. В скобках указывается степень его испытания согласно ГОСТ.

Степень “А” – самая высокая степень испытаний, то есть это самый лучший кабель с точки зрения нераспространения горения при групповой прокладке. Еще есть степени В, С и т.д.

Кабели со степенью “А” могут размещаться на открытом воздухе рядом друг с другом в рамка одной кабельной трассы, но если их предстоит завести в помещение, то таких характеристик недостаточно. Нужна дополнительная характеристика, обеспечиваемая дополнительными присадками или конструкциями в составе или строении кабеля.

Дополнительные маркировки, отвечающие за пожарную безопасность кабеля:

За характеристики LS и LS LTx отвечает ПВХ в изоляции кабеля при условии добавления присадок с низким дымовыделением и низкой токсичностью.

• нг (А)-HF – безгалогенный малодымный. За эту характеристику изоляции отвечает полимерная безгалогенная композиция на основе полиэтилена.

FR (Fire Resistent) – огнестойкий кабель, где огнестойкость достигается несколькими способами: нанесением слюдоленты на ТПЖ – жила обматывается лентой в 2 слоя как бинтами и потом на нее наносится изоляция.

Разный цвет проводов в кабеле – важная система идентификации и безопасности. Цветовая маркировка проводов позволяет быстро и точно определить их назначение, что упрощает монтаж и ремонт электросети и снижает риск ошибок.

Для силового кабеля с количеством жил от 1 до 5 принята расцветка изоляции ТПЖ:

Из-за большого количества ТПЖ в контрольном кабеле есть несколько вариантов их цветного обозначения:

При монтаже специалист ориентируется относительно счетной пары, то есть она выполняет функцию системы координат от которой следует вести отсчет. Например, он будет считать третью жилу по часовой стрелке от красной в каждом повиве.

Броня кабеля – это защитный слой, который наносится на кабель для усиления его прочности и защиты от механических повреждений. Броня может наноситься различными способами, в зависимости от назначения кабеля и условий эксплуатации.

Виды брони:

Если при прокладке кабель будет прокладываться вертикально или под углом, то при стандартном ленточном бронировании он может деформироваться, так как под силами гравитации и притяжения вся конструкция может сползать вниз и соответственно срок службы этого кабеля окажется меньше. Поэтому для таких задач оптимально использовать проволочное бронирование, где проволока должна плотно облегать кабель и держать все элементы конструкции на своих местах, благодаря чему кабель не будет деформироваться. Таким образом проволочная броня находит свое применение во всех случаях не горизонтальной укладки.

Бронированный кабель более тяжелый и жесткий, чем кабель без брони.

Броня может быть различной толщины и типа в зависимости от назначения кабеля и требований к защите.

Маркировка кабеля включает в себя описание эксплуатационных характеристик кабеля. Если говорить про маркировку нанесенную на кабель, то перед описанием свойств обязательно указывается завод-изготовитель кабеля, а в конце ГОСТ или ТУ на основании которого он произведен.

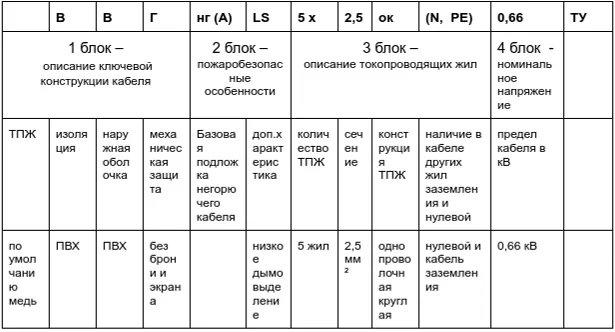

Основной модуль характеристик кабеля условно можно разделить на несколько блоков:

Дополнительно могут быть указаны и другие характеристики в маркировке, например его климатическое исполнение (ХЛ, Т), Э - наличие экрана или Б - брони и многое другое

Существует группа ГОСТов, которым должен соответствовать качественный кабель:

ГОСТы общих технических условий содержат общие условия и требования к изготовлению кабелей, но для конкретных видов кабелей содержат фразу: “Если предприятие изготовитель планирует изготавливать какие то марки кабеля из настоящего ГОСТа, то предприятию необходимо разработать собственные технические условия (ТУ) на отдельно взятые марки из этого ГОСТа и эти ТУ должны полностью соответствовать вышестоящему ГОСТу”.

Таким образом, кабель изготовленный по ТУ изготовителя соответствует ГОСТам ОТУ в отдельно взятой марке, о чем указывается в сертификации и документации к этому кабелю.

Огнестойкие кабели предназначены для обеспечения работоспособности электрических систем в условиях пожара в течение определенного времени. То есть когда на кабель воздействует пламя, он обгорает, плавится, но продолжает функционировать несколько минут, что позволяет, например, обеспечить безопасность людей и оборудования во время эвакуации.

По государственным стандартам, регулирующим кабельно-проводниковую промышленность, с точки зрения пожаробезопасности, по умолчанию любой силовой кабель не должен поддерживать горение при одиночной прокладке.

Огнестойкий кабель маркируется FR (Fire Resistent) и его огнестойкость достигается несколькими способами: нанесением слюдоленты на ТПЖ – жила обматывается лентой в 2 слоя как бинтами и потом на нее наносится изоляция.

Изоляция кабеля играет важную роль в обеспечении безопасности и надежности работы электрических систем. Она представляет собой материал, который покрывает проводники внутри кабеля, предотвращая их контакт друг с другом и окружающей средой.

В кабеле существует несколько видов изоляции:

Не секрет, что в любой электросети могут происходить скачки напряжения. Важно чтобы изоляция выдерживала эти короткие промежутки времени с возросшим напряжением в проводнике.

Наиболее часто в конструкции кабеля используются полимеры: поливинилхлорид (ПВХ), полиэтилен (Шп), сшитый полиэтилен, полимерная безгалогенная композиция (П), термоэластопласт, этиленпропилен, резина и другие.

Основные функции изоляции:

В контрольном кабеле экран защищает от электромагнитных излучений самого кабеля, то есть экран защищает сам кабель от электромагнитного излучения. Например, когда вокруг кабеля находится высоковольтное оборудование или кабельные линии, которые создают вокруг себя магнитное поле, которое пагубно влияет на другое оборудование. Даже не на сам кабель а на сигнал, передаваемый эти кабелем.

В силовом кабеле экран работает в другую сторону, он защищает окружение от электромагнитного поля создаваемого самим силовым кабелем. Это важно для оборудования, которое окружает кабель и для людей, которые находятся в непосредственной близи к кабелю, а также для контрольного кабеля, который передает сигналы.

Экранирование в маркировке кабеля указывается буквой “Э”.

Медь более гибкая и податливая на изгиб, такой кабель можно неоднократно изгибать. Благодаря такому свойству кабель с медным проводником используют для прокладки сложных трасс и для нестационарной прокладки, где кабель может двигаться и менять свое местоположение.

Медь обладает втрое большей электропроводностью по сравнению с алюминием. Это означает, что для передачи такого же напряжения потребуется меньшее количество меди и проводники из нее будут тоньше, чем алюминиевые.

К тому же с медью проще и легче работать, она менее прихотлива чем алюминий и ее легче соединить с другими изделиями.

Многопроволочная ТПЖ позволяет обеспечить высокую гибкость по сравнению с однопроволочной равного суммарного сечения. Многопроволочный пучок более податлив на изгиб чем толстый монолит из одного проводника. При этом чем более тонкая проволока из металла в составе этого многопроволочного пучка, тем более гибкая жила будет.

Да, могут. Если в конструкции кабеля присутствуют 2 этих элемента, то их следует отделить друг от друга с помощью разделительного слоя. Эта деталь конструкции называется “подушкой” и изготавливается на основе полимеров, чаще всего ПВХ. Задача “подушки” между экраном и броней предохранить экран от брони, так как бронированный слой – грубый элемент конструкции, состоящий из стальной оцинкованной ленты или проволоки, а экран, напротив, более тонкий и мягкий – тонкая фольга или проволока.

Визуально контрольный кабель легко отличить от силового – в нем большое количество токопроводящих жил – от 4 до 61, согласно ГОСТ 1508-78.

В силовом кабеле количество токопроводящих жил – от 1 до 5.

Кабельно-проводниковая продукция - это электротехнические изделия, предназначенные для передачи электроэнергии или сигналов от одного объекта к другому.

Условно КПП можно разделить на 3 большие группы, которые могут отличаться по своим характеристикам и назначению:

При выборе гибкого кабеля следует учитывать несколько факторов:
