Кабель витая пара — популярная разновидность кабеля, применяемого в сетевых технологиях. Его широко используют для высокоскоростной передачи данных и сигналов, надежного соединения серверов, компьютеров и прочих элементов локальной сети. Это делает его ключевым элементом современных коммуникационных систем и множества других технологий. В чем уникальность и популярность кабеля разберем в этой статье.

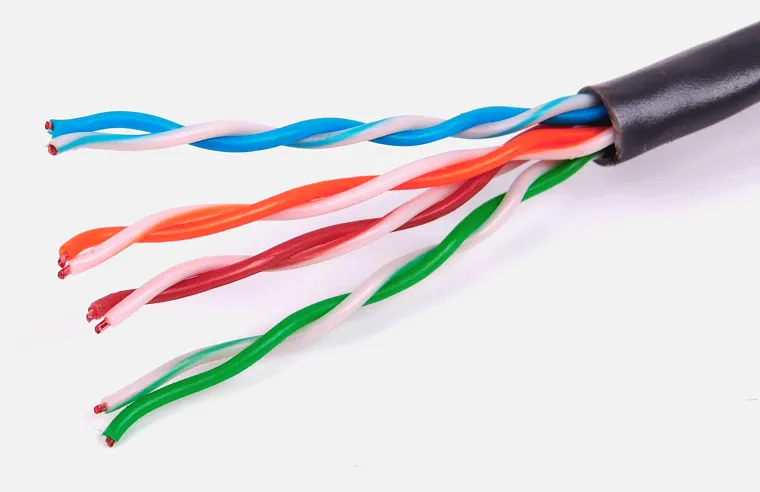

Кабель витая пара — это особый тип кабеля, состоящий из единичной пары проводников или нескольких, изолированных друг от друга и скрученных вместе в общей оболочке. Такая конструкция способствует снижению взаимных помех и улучшает качество передачи информации.
Каждый проводник кабеля обладает способностью передавать данные на небольшие и средние расстояния, что делает витую пару отличным решением для создания сетевых локальных подключений.
Классификация кабеля
Не все витые пары одинаковы. Существует несколько видов этого кабеля, различных по характеристикам, строению и применению. Наиболее популярные виды:
Неэкранированный кабель (UTP) – широко используемый тип кабеля, без дополнительного защитного экрана от внешних электромагнитных помех, но способный эффективно передавать сигнал. Этот вид кабеля отличается своей простотой и экономичностью, что обуславливает его популярность в локальных сетях (LAN). Однако он более восприимчив к внешним помехам, что может негативно повлиять на качество сигнала на значительное расстояние.
Экранированная витая пара (STP) – оснащена дополнительным защитным слоем от электромагнитных помех в виде металлической оплетки, что делает ее подходящей для применения в условиях интерференции и интенсивных помехах. Экран служит "барьером" для проникновения в кабель электромагнитных волн и гарантирует стабильность сигнала.
Витая пара с фольгированным экраном (FTP) – это тип STP, где экран выполнен из фольги, полностью покрывающей кабель. Фольга обеспечивает более эффективную защиту от внешних помех, чем оплеточный экран.
Фольга обеспечивает более надежную защиту от внешних помех по сравнению с оплеточным экраном.
Кабель с двойным экранированием (S/FTP он же SSTP) – витая пара, где каждая пара проводников экранирована индивидуально и еще общим экраном для всех пар. Это обеспечивает максимальную изоляцию от электромагнитных помех и позволяет применять кабель на больших расстояниях без ухудшения качества сигнала и снижения скорости передачи данных.
Кабель без внешнего экранирования U/STP – оплеточная сетка (экран) имеется только на отдельных проводниках. Хотя кабель не обладает полным уровнем защиты от внешних помех, экран помогает уменьшить воздействие электромагнитных помех на сигнал.
Полностью экранированный кабель SFTP – вид кабеля, где каждая пара проводников имеет отдельный экран. Кроме того, кабель оснащен общим экраном, охватывающим все пары. Благодаря этому обеспечивается максимальная защита от помех, что позволяет применять этот кабель даже в самых сложных условиях, в том числе на промышленных объектах.
Правильный выбор вида кабеля зависит от конкретных условий и характеристик сети. Для домашних сетей и малых офисов часто достаточно UTP. В сложных ситуациях, например, в промышленных сетях или при сильных помехах, лучше подойдут экранированные кабели.
Маркировка кабеля
Кабель витая пара маркируется согласно стандартам TIA/EIA-568В и международному ISO-11801, которые определяют его класс и свойства.
Классность витой пары определяется частотным диапазоном, скоростью передачи данных и устойчивостью к внешним помехам.
Основные обозначения маркировки включают:
Категория. Например, Cat5e, Cat6, Cat6a и т.д. Каждая категория определяет свою скорость передачи данных и частотные характеристики. Чем выше категория, тем быстрее и качественнее происходит передача данных. Например, основные категории:
- Cat 5e – поддерживает скорость до 1 Гбит/с на расстоянии до 100 метров.
- Cat 6 – обеспечивает скорость до 10 Гбит/с на расстоянии до 55 метров.
- Cat 6a – поддерживает 10 Гбит/с на расстоянии до 100 метров.
- Cat 7 – предназначен для высокоскоростной передачи данных с минимальными потерями.
Экранирование. Обозначается буквами U (неэкранированный), S (экран) и F (фольга) и позволяет определить уровень защищенности от помех.
Назначение кабеля
Локальные сети (LAN) – используется в качестве основного кабеля при подключении компьютеров, принтеров, серверов и прочих устройств внутри сети.
Телефонные сети – применяется для передачи аудиосигналов, особенно в аналоговых системах связи.
Интернет – в качестве основного кабеля проводного доступа к интернету и для передачи данных от провайдера к пользователю.
Системы видеонаблюдения – применяется для передачи видеоинформации от камер к записывающим устройствам.
Специфика использования кабеля
При использовании кабеля важно учитывать некоторые факторы:
Дальность передачи. Максимальная длина кабеля для качественной и надежной передачи сигнала составляет до 100 метров.
Качество материала. Использование медных проводников гарантирует лучшую проводимость и снижение потерь сигнала по сравнению с алюминиевыми аналогами.
Условия эксплуатации. Важно выбирать кабель, подходящий для конкретных условий – например, для наружной установки требуется более защищенный кабель.
Достоинства кабеля:
-
Скоростная передача данных. Гарантирует оперативное и стабильное соединение.
-
Надежность. Устойчив к внешним факторам и помехам.
-
Универсальность. Применяется во многих сетевых приложениях.
-
Низкая стоимость. Витая пара отличается доступной ценой в сравнении с другими видами кабеля.
-
Простой монтаж. Процесс установки кабеля относительно прост.
-
Защита от внешних воздействий и помех. Скрутка проводников и экранирование кабеля обеспечиваю устойчивость к внешним помехам.
-
Экономичность. Витая пара – более дешевое решение по сравнению с оптоволоконным кабелем.
-
Гибкость. Кабель легко поддается прокладке в труднодоступных местах.
Кабель витая пара – это универсальное и надежное решение для организации сетей передачи данных. Многочисленные преимущества делают его оптимальным выбором для многих пользователей. Знание специфики, маркировки и преимуществ этого типа кабеля позволит принять правильное решение при проектировании и монтаже сетевой инфраструктуры.
