КГтп-ХЛ: расшифровка маркировки и спецификация

Кабель КГтп-ХЛ — гибкий силовой кабель с медными многопроволочными жилами, изоляцией и оболочкой из термопластичного эластопласта в холодостойком исполнении. По конструкции и назначению он относится к семейству гибких кабелей КГ, но вместо традиционной резины в нем применяется термоэластопласт.

Кабель сохраняет гибкость при температуре до −60 °C и применяется на объектах, где оборудование работает на открытом воздухе в условиях холодного климата. Правильное прочтение маркировки позволяет подобрать кабель под условия эксплуатации и не заменить его ошибочно на похожую, но неравнозначную марку.

Что такое кабель КГтп-ХЛ

КГТП-ХЛ предназначен для присоединения передвижных машин, механизмов и оборудования к электрическим сетям. Главное отличие от КГ-ХЛ — материал изоляции и оболочки: вместо морозостойкой резины применяется термопластичный эластопласт — ТЭП.

ТЭП сохраняет эластичность при низкой температуре, устойчив к солнечному излучению и механическим воздействиям. Однако конкретные показатели стойкости, допустимые способы прокладки и режим перемещений необходимо проверять по паспорту и техническим условиям производителя.

При выборе КГтп-ХЛ важно учитывать:

• температурный диапазон эксплуатации;
• номинальное напряжение;
• количество и сечение жил;
• минимальный радиус изгиба;
• допустимый режим прокладки;
• требования к пожарной безопасности объекта.

Система маркировки кабелей в России: как читать обозначения

Отечественную маркировку читают слева направо. Каждый символ указывает на тип изделия, особенности конструкции, материал изоляции и климатическое исполнение.

Таблица 1. Расшифровка маркировки КГТП-ХЛ

Эта структура позволяет определить основные свойства кабеля непосредственно по его обозначению. Но полные параметры конкретного исполнения всегда сверяют с паспортом качества, ГОСТ или ТУ завода-изготовителя.

Расшифровка маркировки КГТП-ХЛ : разбор каждого обозначения

Расшифровка маркировки кабеля КГТП-ХЛ включает три компонента: КГ — тип изделия и конструктивная особенность, ТП — материал изоляции, ХЛ — климатическое исполнение.

КГ — кабель гибкий: конструктивная основа

Буквы «КГ» указывают, что изделие относится к гибким силовым кабелям. Медная токопроводящая жила состоит из множества тонких проволок, скрученных между собой.

Многопроволочная конструкция позволяет кабелю выдерживать изгибы при подключении передвижного оборудования. Для распространенных исполнений применяется 5-й класс гибкости по ГОСТ 22483, однако конкретный класс необходимо сверять по документации производителя.

Гибкость не означает отсутствие ограничений. При монтаже и эксплуатации нужно соблюдать минимальный радиус изгиба, допустимое растягивающее усилие и предусмотренный производителем режим перемещений.

ТП — термопластичный эластопласт: технологичность и износостойкость

Буквы «ТП» обозначают, что изоляция и оболочка кабеля изготовлены из термопластичного эластопласта — ТЭП. Этот материал используется вместо традиционной резины и сочетает эластичность с технологичностью полимерных композиций.

К основным свойствам ТЭП относятся:

• сохранение эластичности при низкой температуре;
• устойчивость к солнечному излучению;
• стойкость к истиранию и умеренным механическим воздействиям;
• меньшая масса по сравнению с рядом резиновых конструкций;
• возможность повторной переработки материала при производстве.

Не следует автоматически считать любой ТЭП безгалогенным, малодымным или не распространяющим горение. Такие пожарные свойства должны подтверждаться отдельными индексами маркировки — например, нг(А), LS или HF — и документацией производителя.

ХЛ — холодостойкое исполнение: работа в экстремальном холоде

Буквы «ХЛ» — нормированное климатическое исполнение по ГОСТ 15150-69. Рабочий температурный диапазон — от –60 до +50 °C. Специальные пластификаторы в составе термоэластопласта сохраняют эластичность оболочки и изоляции даже при арктическом морозе. Обычный кабель при –50 °C трескается при первом же изгибе — КГтп-ХЛ продолжает работать.

Технические характеристики кабеля КГтп-ХЛ

КГтп-ХЛ производят по ГОСТ 24334-80.

Таблица 2. Основные технические характеристики кабеля КГтп-ХЛ

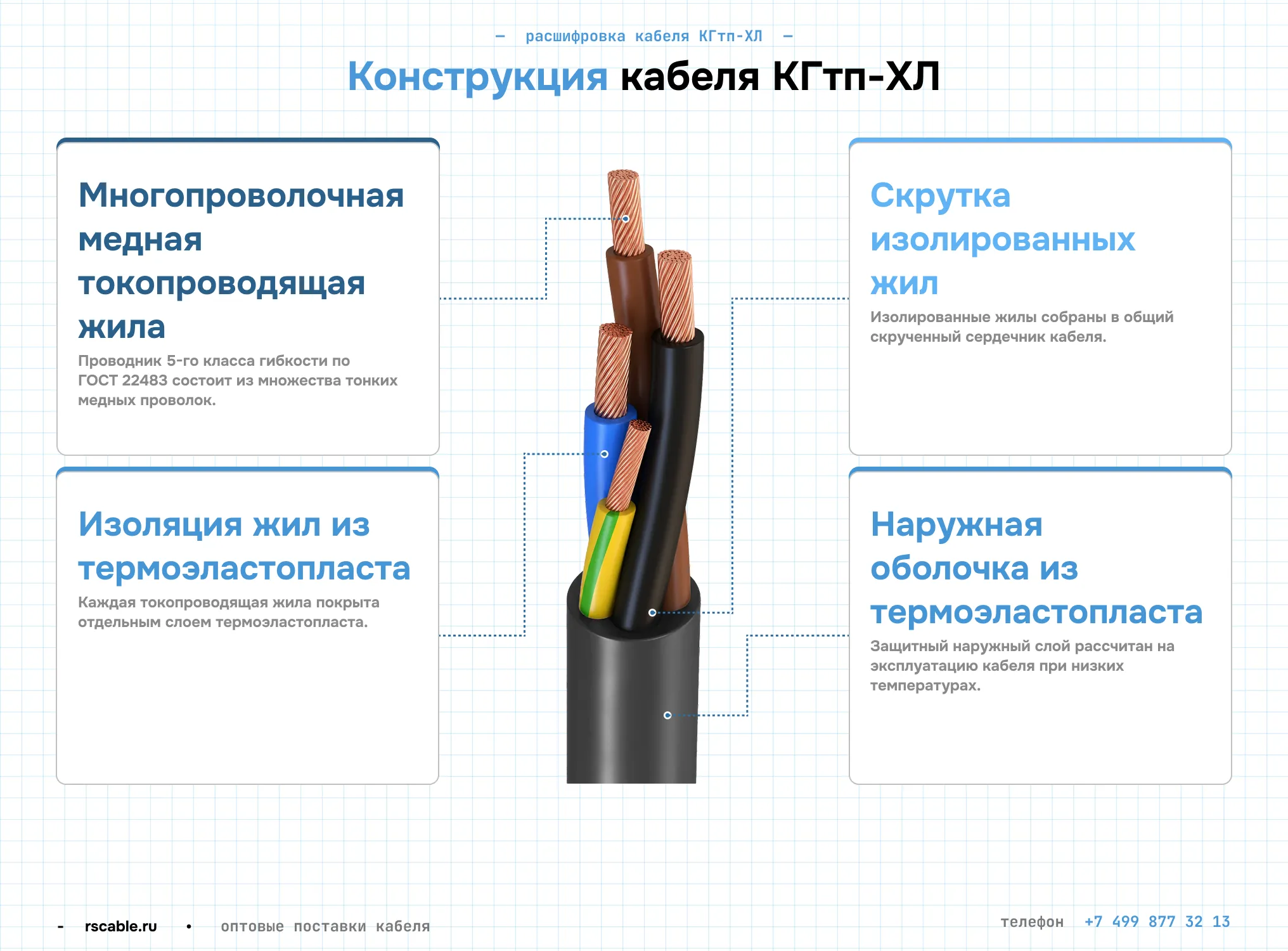

Конструкция кабеля КГтп-ХЛ: из чего он состоит

Кабель имеет послойную конструкцию:

• В центре располагается многопроволочная медная токопроводящая жила.
• Каждая жила покрывается индивидуальной изоляцией из термоэластопласта.
• Изолированные жилы скручиваются в сердечник.
• При необходимости применяется обмотка или внутреннее заполнение.
• Снаружи накладывается общая оболочка из термоэластопласта.

Цветовая маркировка помогает различать назначение жил. Желто-зеленый цвет используют для защитного заземления, голубой — для нулевой жилы, остальные цвета — для фазных проводников.

Жила передает электрический ток, индивидуальная изоляция защищает от электрического пробоя, а общая оболочка предохраняет сердечник от влаги, загрязнений и механических воздействий.

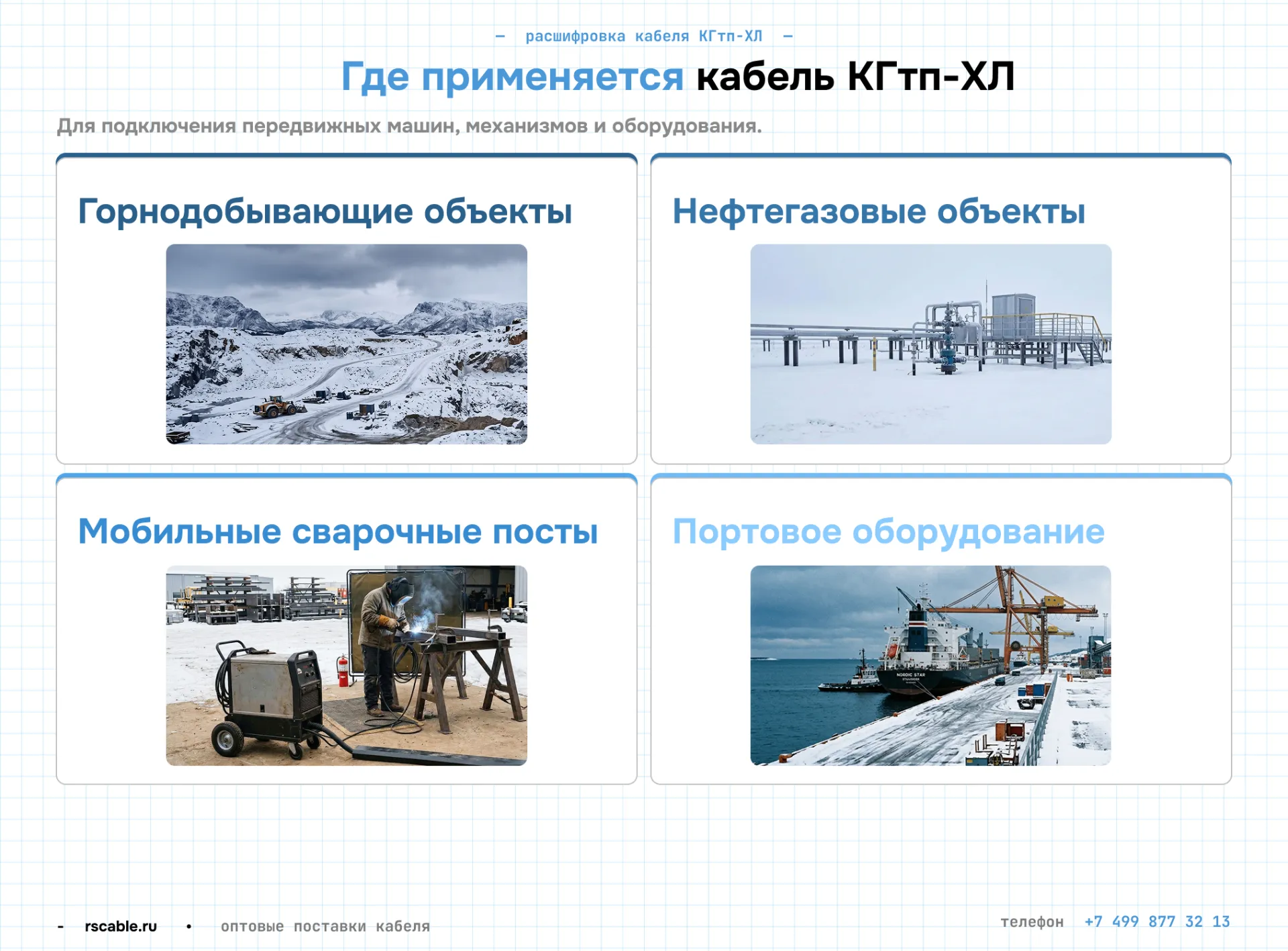

Область применения кабеля КГтп-ХЛ

КГтп-ХЛ применяют там, где кабель работает при низких температурах и подвергается изгибам или перемещениям:

• на открытых горнодобывающих объектах;
• на нефтегазовых промыслах северных регионов;
• на строительных площадках в условиях холодного климата;
• для подключения мобильных сварочных постов;
• для компрессорного и насосного оборудования;
• на портовом и перегрузочном оборудовании;
• для временного электроснабжения передвижных установок.

При использовании в горнодобывающей отрасли нужно различать открытые работы и подземные выработки. Для шахт и подземных объектов применяются специальные кабели, предусмотренные соответствующими нормами и проектом.

Нельзя автоматически использовать КГтп-ХЛ для любого крана, подъемного механизма или оборудования с постоянным волочением кабеля. Допустимый режим эксплуатации проверяется по паспорту производителя.

Сравнение КГтп-ХЛ с аналогичными кабелями

Линейка кабелей КГ включает четыре основных модификации.

Таблица 3. Сравнение модификаций кабеля КГ по ключевым параметрам

Оба холодостойких варианта (КГ-ХЛ и КГтп-ХЛ) отлично выдерживают мороз до –60 °C. Главное различие кроется в материале: классический КГ-ХЛ базируется на резине, а КГтп-ХЛ — на современном термоэластопласте (ТЭП). Кабель из ТЭП легче, тоньше, значительно лучше переносит солнечные лучи и трение о грунт, что увеличивает его ресурс при работе под открытым небом. При этом оба базовых кабеля сертифицированы только для одиночной наружной прокладки. КГтп-ХЛ выбирают, если:

• температура на объекте опускается ниже –40 °C;
• кабель эксплуатируется на открытом воздухе под прямыми лучами солнца;
• передвижная техника предполагает интенсивное волочение кабеля по земле;
• мобильное оборудование требует частых и многократных изгибов на морозе;
• объект находится в арктической климатической зоне по ГОСТ 15150-69.

Стоимость и ценообразование кабеля КГтп-ХЛ

КГтп-ХЛ стоит дороже КГ и КГ-ХЛ из-за более сложного производства и дорогих материалов. Во-первых, в себестоимость закладывают специализированный полиолефиновый компаунд, медные жилы высокого класса гибкости и сертификацию по ГОСТ 24334-80.

Во-вторых, на итоговую цену влияют сечение и количество жил, качество ТЭП-компаунда, объём заказа и наличие дополнительных испытаний на морозостойкость. Крупные партии, как правило, дают ощутимую скидку за метр.

СОВЕТ: Если вам предлагают КГтп-ХЛ по цене значительно ниже рыночной, лучше сразу запросить сертификат соответствия и паспорт качества. За подозрительно низким ценником часто стоит контрафакт или кабель с заниженным содержанием меди.

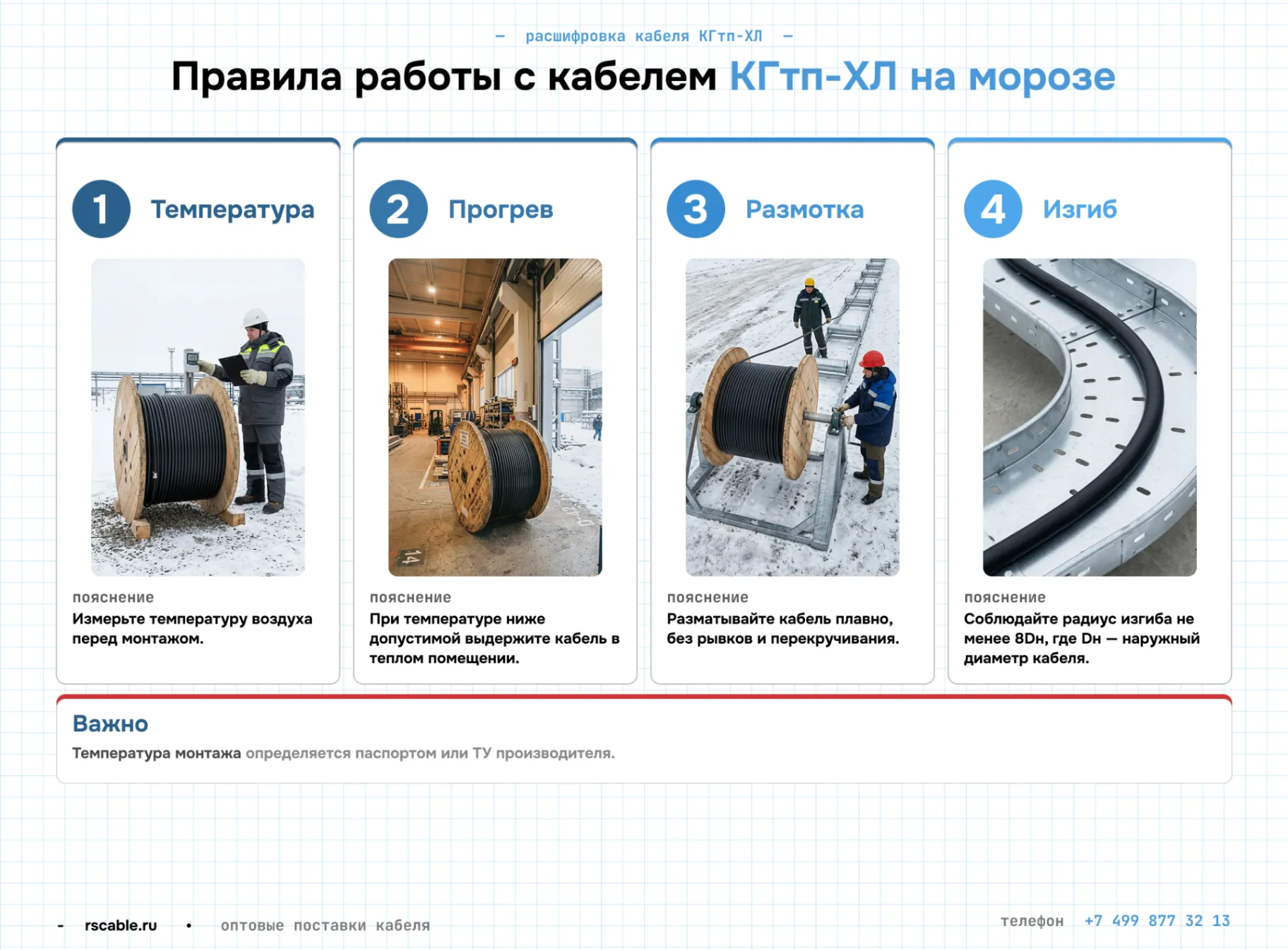

Хранение, транспортировка и монтаж при низких температурах

Соблюдайте правила при работе с КГтп-ХЛ на морозе:

• Барабаны и бухты нельзя бросать и ронять — ТЭП при ударных нагрузках на холоде может треснуть.
• Раскатывайте кабель плавно, без резких изгибов, соблюдая радиус не менее 8 наружных диаметров.
• Храните барабаны вертикально, с защитой торцов, под навесом от ультрафиолета.

ВАЖНО! При температуре ниже –40 °C кабель перед прокладкой выдерживайте в тёплом помещении не менее 24 часов.

Типичные проблемы при выборе и применении

При работе с КГтп-ХЛ монтажники и снабженцы часто допускают одни и те же ошибки:

• Применение стандартного КГтп-ХЛ в закрытых помещениях и шахтах. Некоторые снабженцы ошибочно считают ТЭП-изоляцию полностью пожаробезопасной. На самом деле базовый КГтп-ХЛ предназначен только для одиночной наружной прокладки. Использование его внутри зданий или в тоннелях без индекса «нг» — грубое нарушение правил пожарной безопасности.
• Прокладка при температуре ниже –40 °C без предварительного прогрева. Даже морозостойкий ТЭП при резком охлаждении теряет пластичность, и на оболочке появляются микротрещины.
• Покупка без проверки сертификатов. Часто снабженцы забывают запросить документы у поставщика. Без сертификата соответствия и паспорта качества нет подтверждения реальных характеристик компаунда.
• Путаница между КГтп и КГтп-ХЛ. Без индекса «ХЛ» нижняя граница эксплуатации — всего –40 °C, для арктических условий такой кабель уже не годится.
• Игнорирование минимального радиуса изгиба. Из-за этого монтажники повреждают изоляцию, со временем возникает пробой.

Большинства этих ошибок можно избежать ещё на этапе закупки, если работать с проверенным поставщиком. Мы поставляем КГтп-ХЛ напрямую с российских заводов и к каждому заказу прилагаем полный комплект документов: сертификат соответствия и паспорт качества. Наши склады и филиалы расположены по всей стране, поэтому отгрузку организуем оперативно в любой регион. Позвоните или оставьте заявку на сайте — менеджеры помогут подобрать марку, сечение и рассчитают стоимость.

Часто задаваемые вопросы

Что означает каждая буква в обозначении КГтп-ХЛ?

К — кабель, Г — гибкий (жилы 5 класса гибкости), ТП — изоляция и оболочка из термопластичного эластопласта (ТЭП), ХЛ — холодостойкое климатическое исполнение по ГОСТ 15150-69 с рабочим температурным диапазоном от –60 до +50 °C.

Какой тип кабеля КГтп-ХЛ?

КГТП-ХЛ — гибкий силовой кабель для нестационарной прокладки по ГОСТ 24334-80. Он предназначен для подключения передвижных механизмов к электросетям с напряжением до 660 В переменного или 1000 В постоянного тока в условиях холодного климата.

В чём отличие КГтп-ХЛ от КГ-ХЛ?

Оба кабеля выдерживают мороз до –60 °C. Главное отличие — материал. В КГ-ХЛ применяется традиционная морозостойкая резина, тогда как в КГТП-ХЛ используется термопластичный эластопласт. ТЭП делает кабель более легким, устойчивым к истиранию о грунт и воздействию ультрафиолета.

Где применяют кабель КГтп-ХЛ?

Кабель востребован в горнодобыче, нефтегазовой отрасли, арктическом строительстве, на мобильных сварочных постах и портовом оборудовании северных регионов — везде, где требуется высокая гибкость в сочетании с экстремальной морозостойкостью под открытым небом.

Можно ли использовать кабель КГ-ХЛ на улице вместо КГтп-ХЛ?

Да, на открытых строительных и производственных площадках они полностью взаимозаменяемы. КГтп-ХЛ здесь выигрывает за счет лучшей стойкости к солнцу и механическому износу. Однако помните, что ни один из этих базовых кабелей нельзя прокладывать пучками внутри помещений без специального негорючего исполнения (нг).
