Сопротивление изоляции кабеля: нормы и важность для безопасности электросетей

Электрические сети играют важную роль в жизни современного общества, обеспечивая функционирование различных устройств и оборудования, производственных машин и целых инфраструктурных объектов. Однако для эффективной и безопасной передачи электроэнергии необходимо уделять особое внимание качеству изоляции кабелей. Слой изоляции защищает проводники от внешних факторов и предотвращает утечку тока, которая может привести к опасным ситуациям – возгоранию, коротким замыканиям и другим последствиям. Именно поэтому необходимо регулярно контролировать сопротивление изоляции и соблюдать установленные стандарты.

Сопротивление изоляции кабеля — один из важных показателей, определяющих надежность и эффективность работы электросетей. Оно служит индикатором состояния изоляционного слоя и позволяет предотвратить возможные неполадки в сети – короткие замыкания или утечку тока. В условиях современного строительства и эксплуатации электрических систем соблюдение норм сопротивления изоляции становится особенно актуальным.

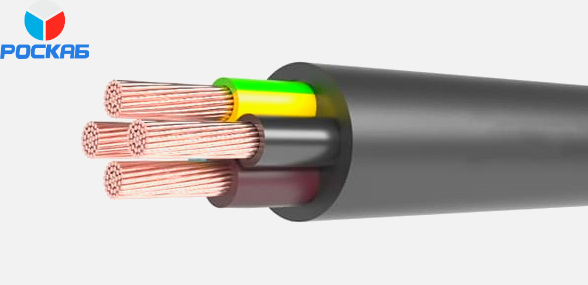

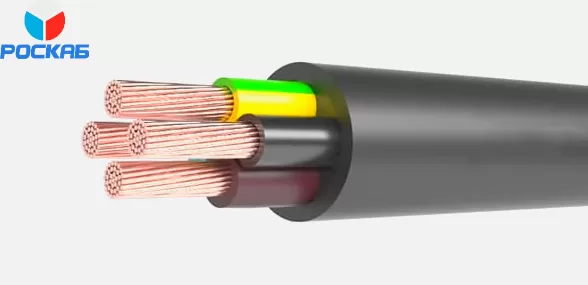

Сопротивление изоляции: определение и значение

Сопротивление изоляции — величина, которая показывает, насколько хорошо изоляционный материал препятствует прохождению электрического тока через него. Она измеряется в мегаомах (МОм) и зависит от множества факторов.

Если изоляция кабеля обладает высоким сопротивлением, это говорит о надежности кабеля. В то же время, если сопротивление изоляции низкое, это может указывать на повреждение или износ материала.

Высокое сопротивление имеют резина и пластик, их использование в качестве изоляции кабеля позволяет минимизировать утечку тока между токопроводящими жилами и окружающей средой.

Для чего необходимо контролировать сопротивление изоляции?

1. Безопасность. Высокий уровень изоляции снижает риск поражения электрическим током при случайном соприкосновении с неизолированными элементами оборудования.

2. Надежность работы системы. Низкое сопротивление изоляции может стать причиной коротких замыканий и поломок оборудования, что снижает надежность всей электросети.

3. Своевременное выявление неисправностей и планирование работ по профилактике.

4. Соответствие стандартам. Существуют строгие нормы по минимальному значению сопротивления изоляции (ГОСТ, ПУЭ).

Что влияет на сопротивление изоляции?

• Материал изоляции и его толщина. Различные материалы имеют разные значения удельного сопротивления. Например, полиэтилен обладает более высоким сопротивлением, чем поливинилхлорид (ПВХ).

• Температура. При увеличении температуры сопротивление изоляции уменьшается.

• Возраст и износ. Со временем материал изоляции стареет и теряет свои свойства, что ведет к снижению сопротивления.

• Влажность. Вода – хороший проводник электричества, поэтому повышенная влажность может значительно снизить сопротивление изоляции.

• Механическое воздействие. Деформации и повреждения могут нарушить целостность изоляции и уменьшить ее сопротивление.

• Влияние химических сред и пыли. Загрязнение внешнего слоя изоляции может снизить уровень изоляции.

• Высокое напряжение и его неравномерное распределение. Сопротивление изоляции со временем может ухудшаться из-за микроскопических дефектов, возникающих под воздействием высокого напряжения.

Нормы сопротивления изоляционного слоя

Нормы сопротивления зависят от разновидности кабеля и его назначения. Согласно действующим стандартам, например ГОСТ Р 50571.16-2019 и другие, установлены минимальные границы сопротивления для разных категорий кабелей:

1. Высоковольтные кабели (более 1 кВ) – предельно допустимое значение сопротивления изоляции 10 МОм. Это обусловлено тем, что при высоких напряжениях даже небольшие повреждения изоляционного слоя могут вызвать серьезные проблемы.

2. Низковольтные кабели (менее 1000 В). Здесь предельный минимум — 0,5 МОм. Хотя эти кабели работают при относительно низких напряжениях, соблюдение норм все равно критично для безопасного и долгого срока службы системы.

3. Сигнальные, контрольные и кабели общего назначения – предельный минимум сопротивления изоляции свыше 1 МОм. Такой стандарт гарантирует надежную защиту сигналов и команд управления от помех и искажений.

Периодичность измерений

Регулярные измерения сопротивления изоляции являются неотъемлемой частью обеспечения безопасности и стабильности работы электрических сетей. В соответствии с установленными нормами измерения следует проводить:

• При вводе в эксплуатацию нового оборудования.

• По окончании модернизации и восстановительных работ.

• Каждые 3 года в ходе обычной эксплуатации электросетей.

• Ежегодно в особо опасных помещениях и наружных установках.

Как измерить сопротивление изоляции?

Измерение сопротивления изоляции обычно проводится с использованием мегомметра — специальное устройство, которое подает на кабель высокое напряжение (обычно от 500 до 1000 вольт) и измеряет утечку. На основании полученных данных рассчитывается сопротивление. Важно отметить, что измерения должны проводиться квалифицированными специалистами, для избежания ошибок и обеспечения точности результатов.

Рекомендации по обеспечению надежности

Чтобы гарантировать высокое сопротивление изоляции и безопасную эксплуатацию электрических систем, рекомендуется:

• Проводить регулярные проверки состояния изоляционного слоя.

• Применять качественные материалы при монтаже.

• Следить за условиями эксплуатации — предотвращать попадание воды и агрессивных веществ, УФ-лучей и других внешних факторов.

• Обучать персонал правилам эксплуатации электрооборудования.

Проверка сопротивления изоляции кабеля — это обязательный этап в обслуживании электрических сетей. Соблюдение норм и регулярные проверки состояния изоляции помогут предотвратить аварии, продлить срок службы оборудования и обеспечить безопасность людей. В условиях растущих нагрузок на электрические сети этот аспект приобретает все большее значение, делая его ключевым фактором надежности и эффективности энергоснабжения.
