Кабели с бумажно-пропитанной изоляцией являются важным компонентом в электротехнической промышленности. Они известны своей надежностью и долговечностью, что делает их идеальными для использования в различных условиях.
Современная энергетика требует надежных и долговечных решений для передачи электроэнергии на большие расстояния. Силовой кабель является важнейшим элементом любой электрической сети, обеспечивающим передачу энергии от источника к потребителю. Одним из наиболее распространенных видов являются кабели с БПИ (бумажно-пропитанной изоляцией). Их уникальная конструкция и свойства делают эти кабели пригодными для широкого спектра применений, требующих высокой производительности и безопасности в промышленности, строительстве и других сферах.
Что представляет собой бумажная изоляция (БПИ) кабеля?
Бумажная изоляция (БПИ) – специальный изоляционный слой в силовом кабеле, который применяется для защиты токопроводящих жил от внешних факторов и предотвращения утечек тока. Основой такой изоляции является целлюлозная бумага, пропитанная особым составом – маслом, канифолью и другими изоляционными жидкостями для повышения ее электроизоляционных свойств. Этот состав может быть стекающим или не стекающим, что влияет на вертикальный монтаж кабеля.
Пропитанная бумага обладает высокой механической прочностью и устойчивостью к воздействию тепла, что делает ее идеальным материалом для использования в условиях высоких температур и напряжений. Однако у нее есть свои недостатки, такие как склонность к старению и чувствительность к влаге, что требует применения дополнительных защитных мер при прокладке кабеля и эксплуатации.
Основное предназначение кабелей с такой изоляцией – передавать и распределять электроэнергию в стационарных сетях с номинальным переменным напряжением 1, 6, 10, 20 и 35 кВ. Их можно использовать для одиночной и групповой прокладки под землей, в помещениях и на открытом воздухе.
Плюсы БПИ
Электроизоляционная защита. Бумага служит своеобразным барьером между токопроводящими жилами одного кабеля, препятствуя короткому замыканию и утечкам тока.
Влагоустойчивость. Пропитанный состав предотвращает проникновение воды внутрь кабеля, что особенно важно при прокладке кабелей в сложных условиях.
Устойчивость к механическим воздействиям. Благодаря многослойной структуре, бумажная изоляция способна выдерживать значительные механические нагрузки, что делает ее пригодной для использования в тяжелых условиях.
Электрическая прочность. Бумажная изоляция может выдерживать высокое напряжение, позволяя использовать ее в высоковольтных системах.
Длительный период службы. При надлежащей эксплуатации кабели с БПИ служат около 30 лет, сохраняя свои первоначальные характеристики.
Низкая стоимость кабеля с БПИ.
3-х или 4-жильный кабель с БПИ, с напряжением до 10 кВ, имеет компактную конструкцию благодаря секторному строению токопроводящих жил.
Минусы кабелей с БПИ
Ограниченная вертикальная прокладка (для кабелей с бумаго-пропитанной стекающей изоляцией).
Чувствительность к влаге.
Отличительные черты кабелей с БПИ
Кабели с БПИ имеют ряд особенностей, отличающих их от других типов кабельной продукции:
По сравнению с современными композитными материалами, бумажная изоляция остается относительно недорогой, что делает кабели с БПИ экономически выгодными.
Такие кабели могут эффективно функционировать в широком диапазоне температур, что расширяет возможности их применения в различных климатических зонах.
Кабели с бумажно-пропитанной изоляцией применяются в сетях с напряжением до 35 кВ.
В связи с особенностями конструкции, кабель не может быть проложен в трассах с перепадом высот более 15 – 25 метров.
Структура кабеля с БПИ и его технические характеристики должны соответствовать ГОСТ 18410-73.
Кабели силовые с БПИ выпускаются с медными и алюминиевыми жилами различного сечения – от 6 – 240 кв.мм.
К минусам бумажной изоляции можно отнести ее склонность к впитыванию влаги. Из-за этого практически во всех кабелях с БПИ используют металлические оболочки, способные защитить от воздействия влаги и механических повреждений.
В некоторых случаях кабель с БПИ может иметь в конструкции экран, броню и другие элементы.

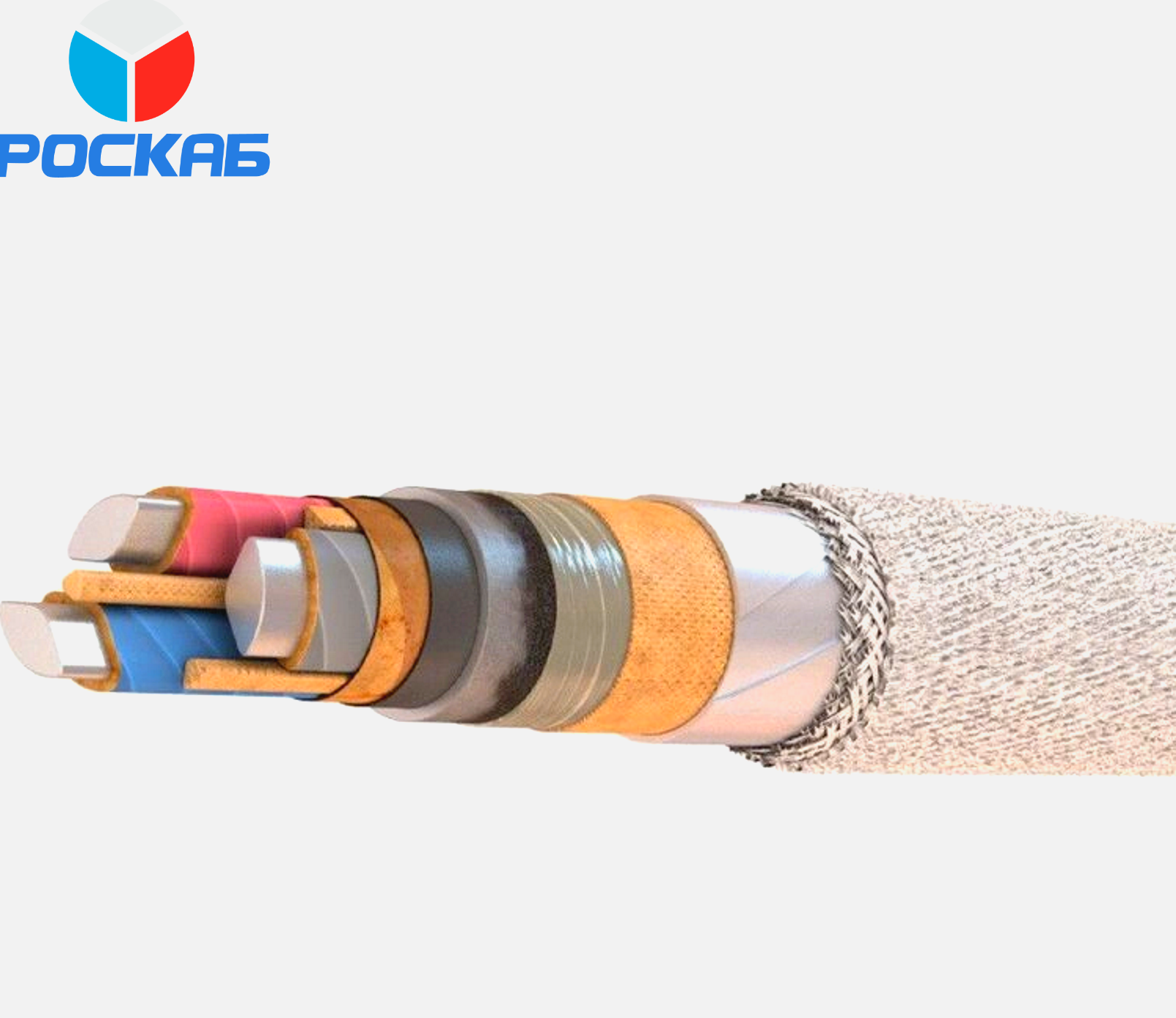

Конструктивные особенности кабелей с БПИ
Токопроводящая жила. Жилы бывают алюминиевые или медные, а также монолитными, однопроволочными или многопроволочными. На напряжение 1 - 10 кВ кабели с БПИ может иметь от 1-4 жилы.
Бумажная изоляция. Оборачивается внахлест вокруг каждой токопроводящей жилы, пропитывается специализированным составом, повышающим ее электроизоляционные свойства. Общая изоляция образует надежный изолирующий слой и создает необходимый диэлектрический барьер, предотвращая утечки тока.
Металлическая оболочка. После слоя изоляции наносится металлическая оболочка – свинцовая.
Броня. Она устанавливается по необходимости в зависимости от условий эксплуатации кабеля и используется для защиты кабеля от внешних механических воздействий. Она может быть выполнена из стальных лент или проволочной сетки.
Внешняя оболочка. Наружная оболочка выполняется из полиэтилена, ПВХ или другого материала, устойчивого к воздействию внешней среды.
Области применения силового кабеля с БПИ
Кабели с бумажной изоляцией широко используются в различных отраслях, где требуется надежная передача электроэнергии на дальние расстояния и под высоким напряжением.
Энергетика и промышленность. В энергетике кабели с БПИ используются для передачи электроэнергии от электростанций к распределительным подстанциям. Такие кабели способны работать при высоком напряжении, что делает их идеальным выбором для магистральных линий электропередачи. В нефтегазовой отрасли кабели с БПИ используются для электропитания буровых установок, нефтепроводов и газопроводов.
Железнодорожный транспорт. Кабели обеспечивают стабильное функционирование контактной сети и тяговых подстанций, сохраняя работоспособность при значительных нагрузках и перепадах температуры.
Городские электрические сети. В городских сетях кабели с БПИ применяются для подземной прокладки, обеспечивая надёжность и долговечность системы энергоснабжения. Они хорошо подходят для укладки в траншеях и тоннелях.
Прочее: на мостах, во взрывоопасных зонах, в водоемах и т.д.
Важно отметить, что
кабели с БПИ имеют высокую механическую прочность и устойчивость к электронагрузкам, способны выдерживать значительные перепады температур, воздействие влаги и химических веществ, а также обеспечивают стабильную работу даже в экстремальных ситуациях.
Таким образом, хочется подчеркнуть, что выбор силовых кабелей с бумажной изоляцией остается актуальным решением для многих отраслей промышленности и энергетики.
