Плоский силовой кабель: плоская форма – большие возможности

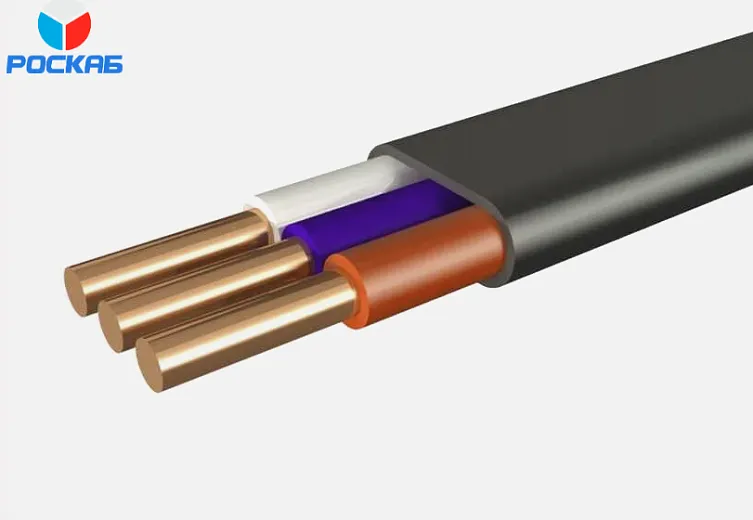

Плоский силовой кабель — это электрический кабель, предназначенный для передачи и распределения энергии на номинальное напряжение до 35 кВ. Основное принципиальное отличие плоского силового кабеля от традиционного – его форма. Плоский кабель, как и стандартный круглый, применяется для организации бытовых сетей, используется в промышленном оборудовании и множестве других сфер.

Отличия плоского силового кабеля от стандартного

Плоский силовой кабель отличается от обычного круглого кабеля несколькими ключевыми характеристиками:

• Форма укладки жил. Жилы расположены в одной плоскости параллельно друг другу, в то время как у стандартного кабеля жилы уложены в круглой форме. Такой способ укладки жил обуславливает особую (плоскую) форму кабеля и влияет на его основные характеристики. Материал жил традиционно медь или алюминий, реже жилы для плоского кабеля изготавливают из посеребренной меди или, в особых случаях, из серебра.

• Количество жил и сечение. Максимальное количество жил под одной оболочкой плоского кабеля — три штуки, сечение каждой жилы может достигать до 25 мм². Стандартный круглый силовой кабель может содержать до пяти жил, сечение которых может быть до 500 мм².

• Защитный экран и броня. Плоский кабель, в отличие от круглого, обычно не имеет защитного экрана или брони, так как эти материалы сложно сделать плоскими.

В остальном конструкция плоского кабеля не отличается от конструкции круглого. Изоляция может быть выполнена из различных материалов в зависимости от условий эксплуатации: ПВХ, полиэтилен, фторопласт, силикон, полиуретан. Для греющих кабелей используются нихром или константан. Плоские кабели также могут быть негорючими или огнестойкими.

Преимущества плоского силового кабеля

Простота монтажа. Плоские кабели имеют плоскую форму, что облегчает их монтаж в сложных трассах и в местах с ограниченным пространством, например, в такой кабель легко укладывать в штробы и пустоты стен. Это позволяет более рационально использовать внутреннее пространство помещений в узких местах.

Гибкость. Благодаря своей форме плоские силовые кабели легко сгибаются и могут быть проложены через узкие отверстия или вдоль стен. Кроме того, повышенная гибкость по оси, перпендикулярной плоскости проводников, делает их удобными для подачи электроэнергии к движущимся механизмам и в местах с ограниченным пространством.

Теплоотдача и помехи. Плоская структура улучшает теплоотдачу, так как проводники меньше нагревают друг друга, что повышает их устойчивость к нагреву и КПД кабеля.  Кроме того, все проводники имеют одинаковое полное сопротивление, что исключает влияние помех друг на друга на высоких частотах и импульсах.

Эстетика. Плоские кабели выглядят более эстетично и лучше интегрируются в интерьер помещения.

Недостатки плоского кабеля

Малая механическая стойкость. Плоский кабель менее устойчив к скручиванию и механическим воздействиям, может перекручиваться до определенной точки. При чрезмерном перекручивании или изгибе существует риск повреждения жил и изоляции.

Аэродинамические помехи. Плоские кабели могут создавать больше аэродинамических помех по сравнению с круглыми кабелями. Это связано с тем, что плоские кабели могут мешать оптимальным охлаждающим воздушным потокам в корпусах электронных устройств.

Сложность экранирования. Плоские кабели сложнее экранировать по сравнению с круглыми кабелями. Обычно они имеют одностороннее заземление или полноценное экранирование из алюминиевой или медной фольги, что может усложнить их производство и увеличить стоимость.

Ограниченное применение. Несмотря на свои преимущества, в последние годы плоские кабели частично были заменены круглыми кабелями в некоторых областях применения, особенно в случаях, когда важна оптимизация воздушных потоков охлаждения.

Применение плоских силовых кабелей

Плоские силовые кабели находят широкое применение в различных областях благодаря своим уникальным характеристикам.

Основные сферы применения:

Жилые и офисные здания. В жилых зданиях плоские кабели используются для организации скрытой внутренней электропроводки. В офисных зданиях плоские кабели монтируют в подвесных потолках и за отделочными материалами, такими как гипсокартон. Это обеспечивает максимальную эстетику во внешнем виде помещения при сохранении функциональности.

Промышленные объекты. Плоские кабели удобно использовать внутри корпусов различных промышленных устройств и оборудования благодаря их высокой гибкости.

Подключение движущихся механизмов. Плоские кабели обеспечивают гибкость, необходимую для подачи электроэнергии к движущимся частям механизмов, поэтому их часто применяют в самом различном промышленном и бытовом оборудовании.

Системы теплого пола. Плоская структура кабеля улучшает теплоотдачу и снижает взаимное нагревание проводников, что делает их эффективными для использования в системах теплого пола.

Электропроводка в автомобилях. В автомобильной промышленности плоские кабели используются для подключения различных электрических устройств и приборов.

Медицинское и телекоммуникационное оборудование. Благодаря своей гибкости плоские силовые кабели во многих случаях являются предпочтительным выбором для монтажа в точных приборах.

Плоский силовой кабель по своей сути является одной из разновидностей обычного силового кабеля, имеющей иную форму укладки жил. Благодаря своей нестандартной форме плоские силовые кабели обеспечивают удобство монтажа, улучшенную теплоотдачу и эстетичный внешний вид, хотя при этом имеют ряд ограничений, в том числе, пониженную механическую устойчивость. В конечном итоге выбор между плоским и круглым кабелем зависит от условий монтажа и эксплуатации, а также от специфических требований к электропроводке.
