Особенности прокладки кабеля во взрывоопасных зонах
В связи со стремительным развитием технологий, промышленные процессы становятся все более сложными, поэтому вопросы безопасности на производстве выходят на первый план. Одна из ключевых проблем — прокладка кабеля в потенциально взрывоопасной среде. В месте, где есть риск взрыва из-за горючих газов или их смеси, необходимо проявлять особую осторожность и строго следовать правилам безопасности. В зоне, где есть угроза взрыва, малейшая ошибка может привести к серьезным последствиям, включая аварии и угрозу для жизни. Поэтому правильное проведение кабеля в таких условиях не только обеспечивает надежность электросистем, но и защищает жизнь и здоровье работников.
Что означает взрывоопасная зона?
Взрывоопасная зона — пространство, где есть риск возникновения взрывоопасной атмосферы из-за наличия в воздухе горючих газов, их смеси, паров легковоспламеняющихся жидкостей или пыльного облака.
Такие зоны могут возникать на промышленных объектах, таких как нефтеперерабатывающие или химические заводы, шахты и другие предприятия, связанные с обращением горючих веществ. Причиной их возникновения может стать утечка газа и других легковоспламеняющихся материалов.
Классифицируются взрывоопасные зоны согласно международным стандартам IEC/EN 60079, российским ГОСТ и ПУЭ (Правилам устройства электроустановок):
ПУЭ определяют шесть категорий зон (B-I, B-Ia, B-Iб, B-Iг, B-II, B-IIa), каждая из которых характеризуется различной степенью концентрации взрывоопасных веществ внутри помещений либо вблизи опасных объектов в штатном режиме функционирования, а также при возникновении аварийных ситуаций, утечек и прочих аналогичных ситуаций.
В зависимости от вероятности возникновения взрывоопасной ситуации зоны делят на:
Требования, которым должен соответствовать кабель, используемый во взрывоопасной зоне
Кабели, прокладываемые во взрывоопасной среде, могут быть как бронированными, так и без брони. Они должны соответствовать определенным требованиям, чтобы обеспечить безопасную работу в сложных и экстремальных условиях.
Во всех зонах запрещается использование неизолированных проводов, а также проводников с полиэтиленовой изоляцией или оболочкой.
В зонах В-I и В-Iа необходимо использовать кабель исключительно с медными жилами, в других зонах разрешено использовать алюминиевые.
Защита оболочки

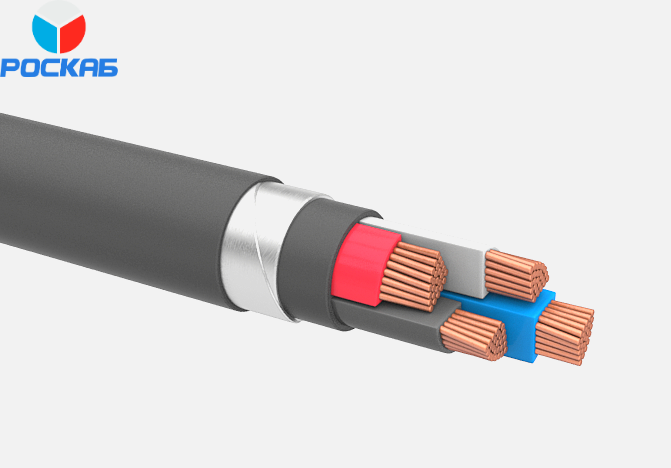

Оболочка – защитный слой кабеля, который играет ключевую роль в обеспечении его надежности и безопасности, защищая кабель от механических повреждений и воздействий. Для этого часто используют металлическую броню или композитные материалы, которые обладают высокой устойчивостью к химическим веществам и коррозии.
В любой категории зоны можно использовать бронированный кабель. Применение небронированного кабеля допустимо только в зонах B-IIa и B-Iа/б/г, где отсутствует риск механического повреждения или химической коррозии. Если кабель проложен в стальных трубах, то его можно использовать в любой зоне, независимо от способа прокладки.
Изоляция жил
Изоляция токопроводящих жил должна выдерживать высокие температуры и воздействие агрессивных веществ. Обычно применяют ПВХ-пластикат, который отличается хорошей химической стойкостью и механической прочностью, либо резину, металл и прочие негорючие материалы. Разрешено использовать кабели с бумажной изоляцией, но при этом необходимо обеспечить соответствие их оболочек определенным стандартам.
Особенности прокладки кабеля
Выбор кабеля для использования в зоне с риском взрыва осуществляется на основе марок, указанных в проектной документации. Любые отклонения от установленных норм должны согласовываться с разработчиком проекта.
Установка кабельных линий в зонах, где существует опасность взрыва, должна проводиться с учетом особых требований и стандартов:
1. Использование защитных трубопроводов
Кабели размещаются в металлических трубопроводах и каналах, которые служат дополнительной защитой от механических воздействий и внешних факторов. Эти конструкции должны быть герметичными и способными выдерживать давление, возникающее при взрыве.
2. Герметизация соединений
Все вводы и места, где кабели соединяются с оборудованием, должны быть надежно изолированы с помощью специальных уплотнителей и муфт. Это необходимо для того, чтобы исключить возможность попадания взрывоопасных веществ внутрь кабельного канала и оборудования.
Для корректного перехода между разными зонами через стены и перекрытия необходимо соблюдать определенные правила. Отдельные кабели должны проходить через участки стальных труб (например, водогазопроводных). Отверстия после прокладки заполняют цементным раствором. Другой вариант — использование специализированных взрывозащитных уплотнений.
3. Монтаж заземления
Все металлические элементы кабельной системы должны быть надежно заземлены. Это позволяет предотвратить накопление статического электричества и возникновение искр, которые могут стать причиной возгорания.
4. Обслуживание
После завершения монтажа кабельной системы необходимо периодически проводить ее техническое обслуживание. Это позволит обнаружить возможные неисправности и предотвратить утечки тока, которые могут привести к возникновению искры.
Способы прокладки кабелей во взрывоопасных зонах
