Оптоволоконный кабель: классификация и основные характеристики

В сегодняшнем цифровом мире скорость и точность передачи данных имеют огромное значение. Ключевым элементом современных телекоммуникационных сетей стали оптоволоконные линии, позволяя быстро и без потерь передавать информацию на значительные расстояния. Эти кабели устойчивы к электромагнитным помехам и имеют долгий срок службы. Поговорим о них подробнее.

Структура оптоволоконного кабеля

Оптоволоконным называют кабель, в основе которого лежит оптическое волокно, передающее световые импульсы и содержащее в себе цифровой сигнал. Его основное отличие от медного кабеля – отсутствие электричества для передачи данных.

Но чтобы волокно могло выполнять свою функцию бесперебойно, оно должно быть защищено и укреплено специальными элементами.

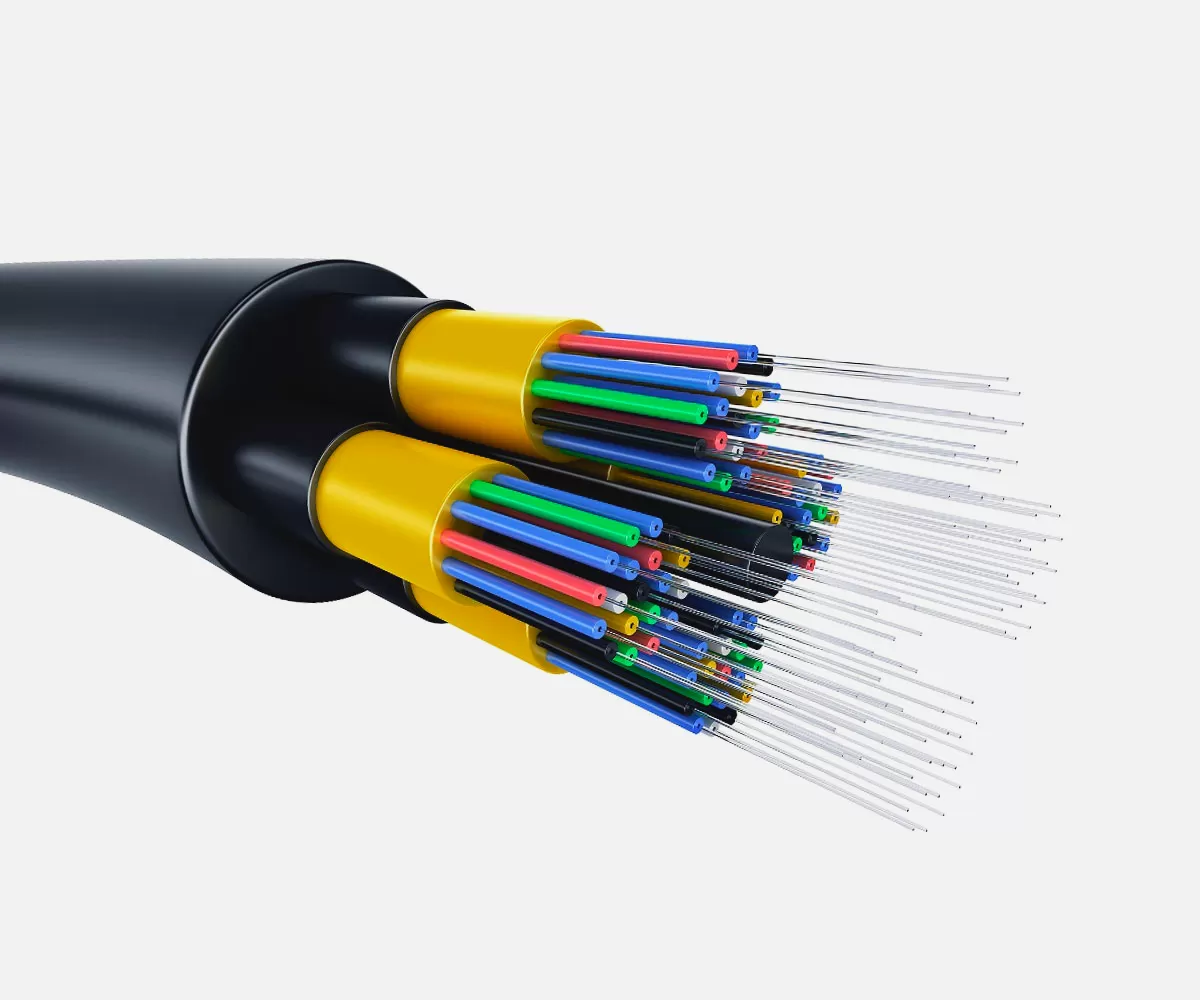

Составные элементы оптоволоконного кабеля:

• Основным компонентом кабеля является оптическое волокно, состоящее из сердцевины и оболочки. Сердцевина (осевой элемент) – стальной либо стеклопластиковый пруток с покрытием или без него. Оболочка имеет меньший коэффициент преломления, чем сердцевина, и нужна для отражения сигнала обратно к сердцевине. Это обеспечивает прохождение светового сигнала по сердцевине без потери энергии.

• Оптический модуль. Слой, окружающий стекловолокно, позволяющий сигналу оставаться внутри волокна.

• Внутримодульный гидрофобный заполнитель.

• Внутренняя оболочка. Создает дополнительную защиту оптического волокна от влаги, пыли и механических повреждений. Материал внутренней оболочки зависит от типа кабеля и условий эксплуатации.

• Броня. Обеспечивает механическую прочность кабеля, защищая его от растяжения, сжатия и изгиба. Броня может быть изготовлена из стальной проволоки, алюминиевой ленты или других прочных материалов.

• Внешняя оболочка. Защищает кабель от механических и атмосферных воздействий.

Сфера применения оптического кабеля

Оптоволоконный кабель широко используется во многих областях:

• для трансляции цифрового телевидения с высоким качеством звука и изображений;

• высокоскоростная и качественная передача данных в сети Интернет;

• создание надежных локальных сетей в офисах, на производстве и других объектах;

• передача качественных видеосигналов с камер на большие расстояния и прочее.

Классификации оптоволоконного кабеля

1. В зависимости от типа волокна:

• Мультимодовые – имеют широкий диаметр сердечника, позволяя передавать одновременно несколько мод света. Такие кабели оптимальны для короткого расстояния – соединений внутри зданий и для локальных сетей.

• Одномодовые – имеют узкую сердцевину (около 9 мкм), передавая свет только по одному пути. Это обеспечивает более высокую пропускную способность и меньшие потери на больших расстояниях, что делает их идеальными для магистральных соединений.

Одномодовые волокна имеют более узкую сердцевину (примерно 9 микрометров), что позволяет свету распространяться только в одной моде. Это обеспечивает повышенную пропускную способность и меньшие потери на значительных расстояниях, что делает их оптимальными для магистральных соединений.

Таким образом, чем меньше диаметр ядра, тем ниже модовая дисперсия (растекание светового импульса) и тем дальше может быть передан сигнал.

2. По способу прокладки

Различают кабели, предназначенные для установки внутри зданий и для прокладки на улице. Внутренние кабели обычно имеют меньшую защиту, тогда как наружные кабели оснащены дополнительными защитными слоями.

3. В зависимости от сферы применения и дальности сигнала: магистральный, городской, полевой, стационарный и др. Оптоволоконные кабели могут быть специализированными для определенных задач: для телекоммуникаций, видеонаблюдения и т.д.

Преимущества и недостатки оптоволоконного кабеля

Оптоволоконный кабель обладает рядом преимуществ перед традиционными кабелями:

• Высокая скорость передачи данных. Оптоволокно может передавать данные со скоростью до нескольких гигабит в секунду.

• Большая дальность передачи: Позволяет передавать сигнал на большие расстояния без значительных потерь.

• Устойчивость к помехам. Не подвержен электромагнитным помехам, что обеспечивает надежность связи.

• Защита передачи данных. Оптоволоконный кабель обеспечивает высокую степень безопасности передачи данных. Перехват сигнала через оптическое волокно невозможен без физического повреждения кабеля, что значительно снижает риск утечки конфиденциальной информации.

• Безопасность. Эти кабели не проводят электричество, что делает их более безопасными в эксплуатации.

• Долгий срок эксплуатации. Оптоволоконные кабели обладают длительным сроком службы и более устойчивы к износу, чем медный кабель.

• Гибкость и малый вес. Кабель обладает меньшим весом и большей гибкостью по сравнению с медным кабелем, что упрощает его установку и эксплуатацию. Особенно это важно при прокладке линий связи в труднодоступных местах или в условиях ограниченного пространства.

Оптоволоконный кабель, несмотря на свои многочисленные преимущества, имеет и ряд недостатков, которые следует учитывать при построении сетевой инфраструктуры.

• Меньшая мощность по сравнению с медным кабелем.

• Хрупкость. Оптоволокно может быть более уязвимо к механическим повреждениям.

Оптоволоконный кабель важен для современных систем связи, обеспечивая высокую скорость и надежность передачи данных. Его способность передавать данные на огромные расстояния с минимальными потерями и высокой скоростью открывает новые горизонты для бизнеса, образования и повседневной жизни. В условиях растущих потребностей в высокоскоростном интернете и надежной связи, оптоволокно становится основой для создания умных городов, развития интернета вещей и реализации сложных проектов в области науки и технологий.
