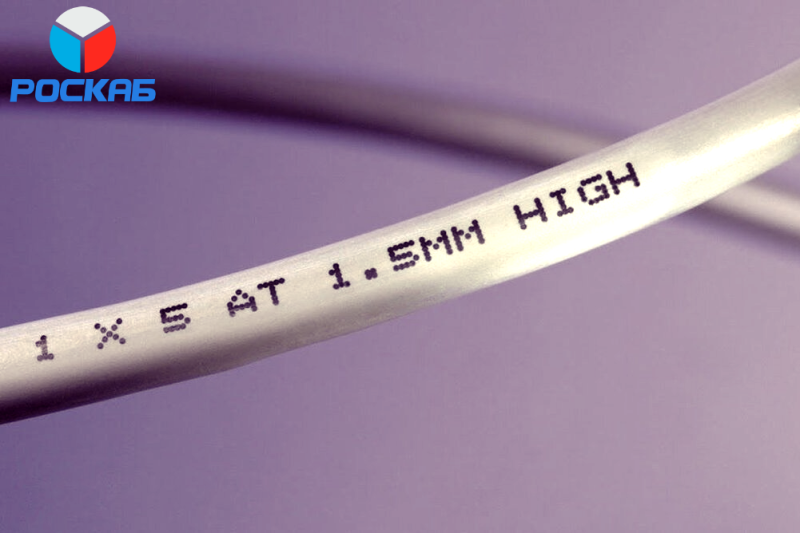

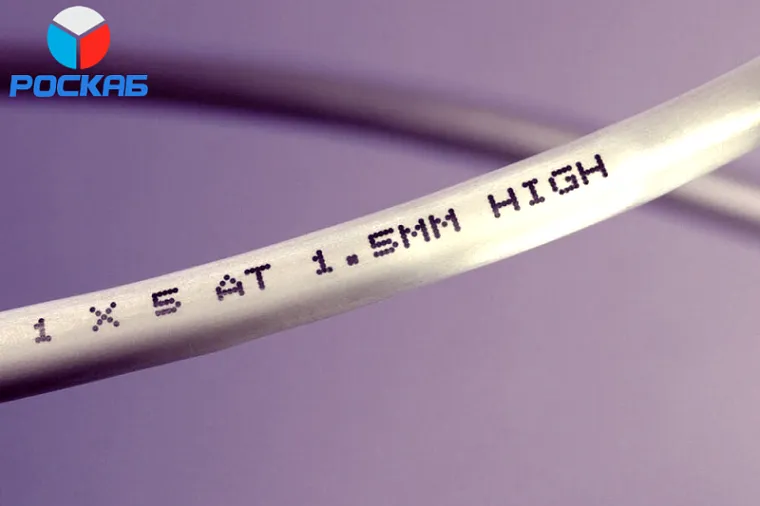

Маркировка на оболочке кабеля — это его технический паспорт, в котором зашифрованы материалы жил, тип изоляции и основные конструктивные параметры, по которым подбирают кабель под нагрузку. Свободное владение этим шифром позволяет безошибочно подобрать проводку под конкретные задачи, гарантируя стабильную работу и пожарную безопасность всей системы.
Почему важно понимать маркировку кабелей
Неправильный выбор кабеля приводит к комплексу проблем:
- Перегрев проводника при превышении нагрузки. Изоляция плавится, возникает риск возгорания и КЗ.
- Сниженное напряжения на линиях большой протяженности. Причина — высокое сопротивление, последствия — падение КПД, перерасход энергии, некорректная работа подключенной техники.
- Пожарная опасность. Кабель без требуемого пожарного исполнения нельзя применять там, где проектом предусмотрены нг-LS, FRLS или другие специальные свойства. Несоответствие способствует распространению пламени, выделению токсичных веществ и дыма, затрудняющего эвакуацию.
Маркировка кабелей связана с безопасностью электропроводки. Код на оболочке подтверждает соответствие стандартам и нормативам, отраслевым и международным. Правильный выбор кабеля — одна из гарантий безаварийной работы электрической сети. Кабель, подобранный по маркировке с учётом реальной нагрузки и условий прокладки, работает в штатном режиме на протяжении всего расчётного срока службы — без перегрева, потерь напряжения и внеплановых замен.

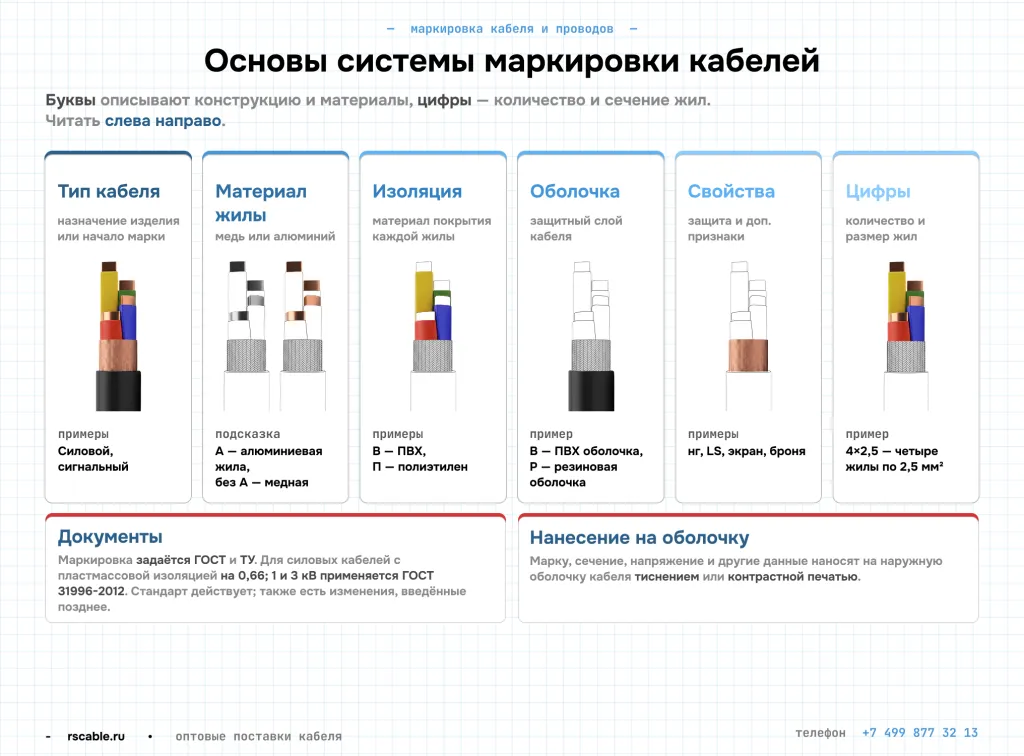

Основы системы маркировки кабелей
Система маркировки стандартизована: буквенная часть обозначает конструкцию и материалы, цифровая — параметры жил. Читать нужно слева направо.
Типовая структура буквенно-цифрового кода:
- Тип, например силовой или сигнальный.
- Материал токопроводящей жилы.
- Материал изоляции проводников.
- Материал общей оболочки.
- Особые свойства, например экранирование или бронирование.
- Число и сечение жил.
Правила маркировки на кабель закреплены ГОСТ и ТУ. Для силовых изделий до киловольта базовым документом остаётся ГОСТ 31996-2012. Цифры и буквы наносят на оболочку тиснением или контрастной печатью.
Международные и российские стандарты маркировки
В России обозначения кабелей регламентируют ГОСТ для кабелей и ТУ. Европейская и мировая практика опирается на международные стандарты серии IEC 60502.
При работе с оборудованием иностранного производства или при поставках из-за рубежа важно сверять нормативные документы. Например, немецкий NYM-J 3×2,5 и российский ВВГ 3×2,5 близки по назначению, но всё же несколько отличаются.
Таблица 1. Сравнение российских и международных стандартов маркировки
| Параметр | Россия (ГОСТ/ТУ) | Международная практика (IEC) |
|---|---|---|
| Основной стандарт | ГОСТ 31996-2012 (силовые до 1 кВ) | IEC 60502-1 |
| Обозначение алюминия | А (первая буква) | Al |
| Обозначение меди | Отсутствие буквы А | Cu |
| ПВХ изоляция/оболочка | В | V или PVC |
| Пожарные свойства | нг, LS, FR, FRLS | LSOH, LSHF, FR |
| Пример маркировки | ВВГнг-LS 3×2,5 | NYM-J 3×2,5 |
Основные виды кабелей и их маркировка
Классификация кабельной продукции по назначению включает три большие группы. Силовые изделия передают электроэнергию к подключенным приборам, розеткам, контрольные — сигнал для систем управления, датчиков, контрольно-измерительным модулям. Специализированные разработки обладают уникальными качествами, например, устойчивостью к выраженной механической или термической нагрузке.
Тип изделия зафиксирован в первых буквах маркировки. ВВГ, АВВГ, NYM — силовые. КВВГ, КВВГнг — контрольные. Кабели с индексом нг не распространяют горение, LS — обеспечивают пониженное дымо- и газовыделение, FR — сохраняют работоспособность при воздействии пламени. Комбинированные обозначения, например нг-FRLS, объединяют несколько свойств и применяются на объектах с повышенными противопожарными требованиями.
Таблица 2. Категории кабелей: назначение и типичные обозначения
| Категория | Назначение | Примеры маркировок | Где применяют |
|---|---|---|---|
| Силовые | Передача электроэнергии | ВВГ, АВВГ, NYM, КГ | Жилые и коммерческие объекты, электроустановки до 1 кВ и выше |
| Контрольные | Передача сигналов управления | КВВГ, КВВГнг | Шкафы автоматики, операторские пульты, АСУ |
| Специализированные | Особые условия эксплуатации | РКГМ, ПНСВ, судовые марки | Пожарная сигнализация, нефтехимия, морские объекты |

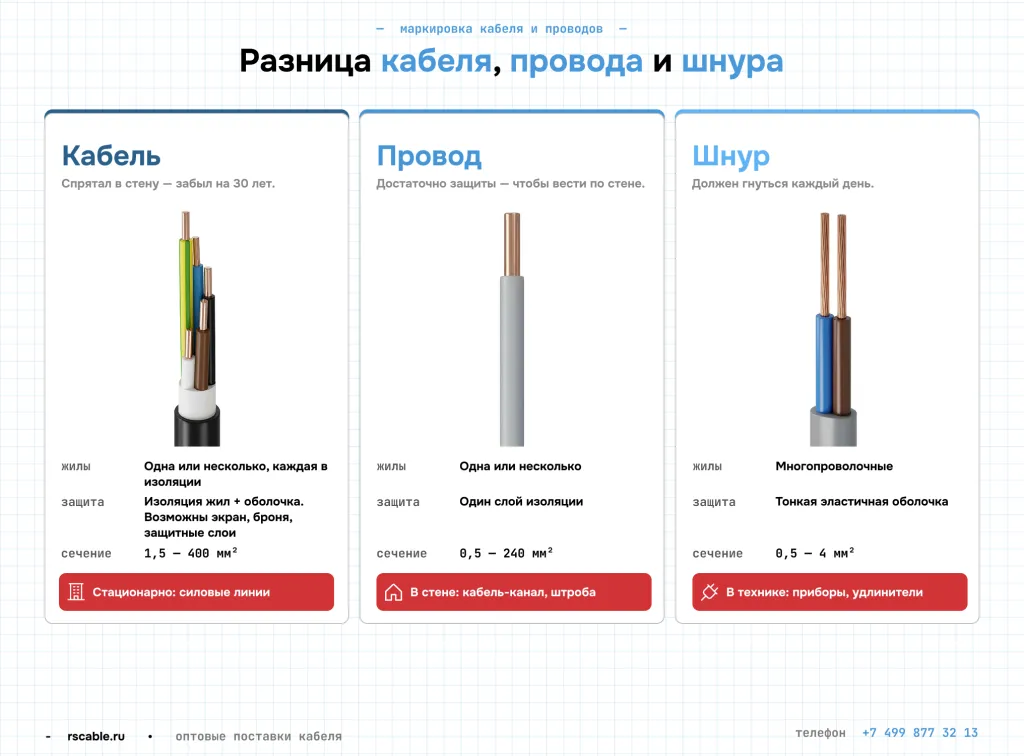

Различие между кабелем, проводом и шнуром
Кабель — одна или несколько изолированных жил в общей оболочке. Провод — изолированная жила без оболочки. Шнур — гибкое изделие из многопроволочных жил для подключения переносных приборов.
Конструктивные отличия отражаются в маркировке и определяют применение. Провода используют для внутреннего монтажа в щитах, прокладки в трубах. Шнуры (ШВП, ПВС) — для подключения бытовой техники. Кабель прокладывают стационарно: в стенах, земле, по лоткам.
Силовые кабели
Силовой кабель предназначен для передачи электроэнергии. К этой категории относятся ВВГ, NYM, АВВГ, КГ.
Расшифровка маркировки ВВГ такова:
- В — изоляция и общая оболочка из поливинилхлорида.
- Г — отсутствие защитного покрова, «голый».
- Материал проводника — медь, что можно понять по отсутствию буквы А.
Кабель NYM выпускается по немецкому стандарту DIN. N — норменный (стандартный), Y — изоляция из ПВХ, M — монтажный. НУМ применяют для внутренней электропроводки в жилых и общественных зданиях. Силовой кабель этого типа удобен в монтаже благодаря круглому сечению, гибкости, простоте разделки.
Контрольные кабели
Контрольный кабель передаёт сигнальные импульсы, используется при подключении операторских пультов, датчиков, счетчиков, модулей управления и автоматизации. Популярные примеры — КВВГ, КВВГнг.
Расшифровка КВВГ следующая:
- К — контрольный.
- В — внутренняя изоляция ПВХ.
- В — аналогичная внешняя оболочка.
- Г — без защитного покрова.
Контрольные изделия отличаются большим количеством жил малого сечения, такая структура оптимальна для передачи множества импульсов малой мощности.
Специализированные кабели
Для сложных условий эксплуатации выпускают кабели с особыми свойствами изоляции и оболочки:
- Огнестойкий кабель сохраняет работоспособность при воздействии пламени — его используют в системах пожарной сигнализации и оповещения.
- Морской кабель рассчитан на работу в условиях высокой влажности и солевого тумана.
- Изделия для нефтехимической промышленности выдерживают контакт с агрессивными веществами, щелочами и кислотами.
Таблица 3. Специализированные кабели: тип, условия, применение
| Тип кабеля | Условия эксплуатации | Типичные обозначения | Где применяют |
|---|---|---|---|
| Огнестойкий | Прямое воздействие пламени | FR, FRLS | Пожарная сигнализация, аварийное освещение |
| Морской (судовой) | Высокая влажность, солевой туман | Судовые марки | Суда, морские платформы |
| Для нефтехимии | Кислоты, щёлочи, нефтепродукты | Специсполнение по ТУ | НПЗ, химические производства |
| Морозостойкий | Температура до −60 °C | ХЛ | Крайний Север, наружная прокладка |
| Высокотемпературный | До +125...+180 °C | РКГМ | Промышленные печи, тепловое оборудование |

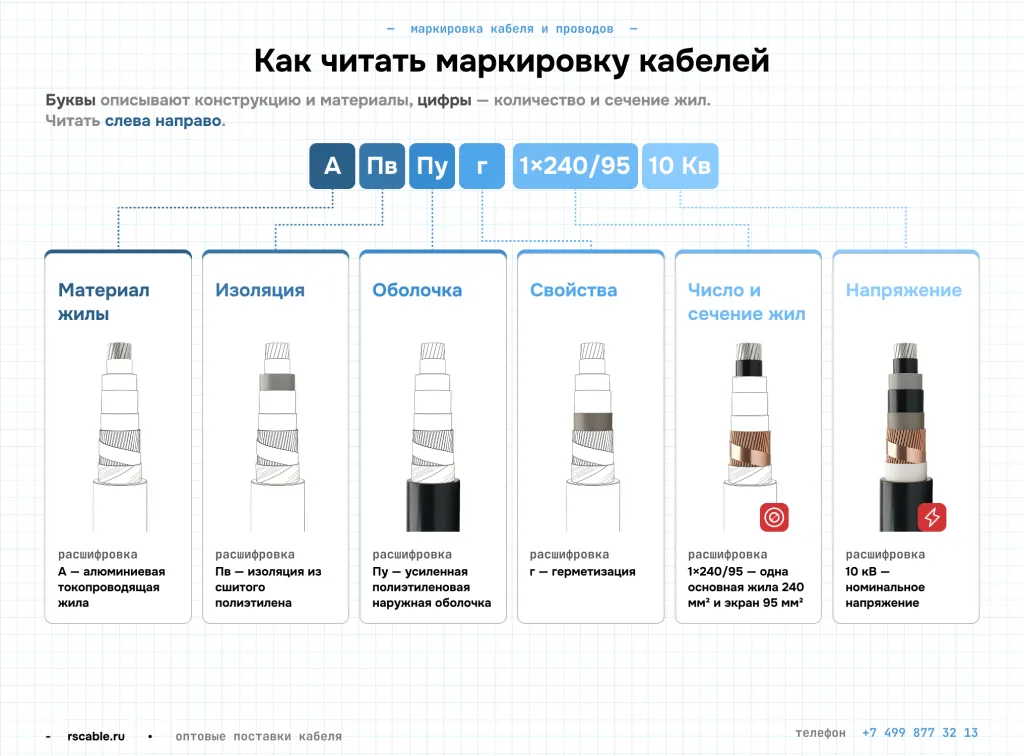

Как читать маркировку кабелей: пошаговое руководство
Алгоритм чтения маркировки универсален для большинства российских изделий, проводится слева направо по следующему алгоритму:
- Первая буква — материал жилы (А — алюминий, отсутствие — медь).
- Следующие — тип изоляции и оболочки.
- Индексы специальных свойств (нг, LS, FR).
- Цифры — количество жил и сечение.
- Дополнительные параметры — номинальное напряжение.
Материал проводника и его обозначения
Медные жилы дороже, но лучше проводят ток за счет малого сопротивления, проще в соединении. Алюминиевые жилы дешевле, но сильно уступают медным по проводимости, предъявляют особые требования к соединениям. Нужны клеммы или обработка пастами, препятствующими окислению металла.
Материал проводника определяется по первой букве. В маркировке АВВГ буква А указывает на алюминий. В маркировке ВВГ таковой нет — жилы медные.
Тип изоляции и защитной оболочки
Изоляция кабеля обеспечивает электробезопасность и защиту от внешних воздействий. Защитная оболочка предохраняет изоляцию жил от механических повреждений и влаги.
Основные буквенные коды:
- В — ПВХ, оптимальный вариант для внутреннего монтажа.
- П — полиэтилен, для улицы.
- Р — резина, пластична, используется для линий сложной конфигурации, подверженных нагрузкам на изгиб.
- Н — негорючий модифицированный полимер.
Таблица 4. Коды изоляции и оболочки: материалы и условия применения
| Код | Материал | Температурный диапазон | Где применять |
|---|---|---|---|
| В | ПВХ | −40...+70 °C | Внутренний монтаж, влажные помещения |
| П | Полиэтилен | До +90 °C | Уличная прокладка, грунт |
| Р | Резина | −50...+90 °C | Подвижные соединения, частые изгибы |
| Н | Негорючий полимер | Зависит от марки | Пожароопасные объекты |
| Г | Без защитного покрова | — | Прокладка в трубах, гофре, лотках |
Количество и сечение жил
Цифровая часть показывает количество жил и сечение кабеля. Сечение определяет нагрузочную способность. Чем оно выше, тем больше максимум по току. Недостаток приводит к перегреву, избыток — к нерациональным расходам.
Типовые ориентиры для бытовой электросети:
- Осветительные приборы — 1,5 мм².
- Розеточные группы — 2,5 мм².
- Электроплита, духовка — 4–6 мм².
- Ввод в квартиру — 10 мм² и более.

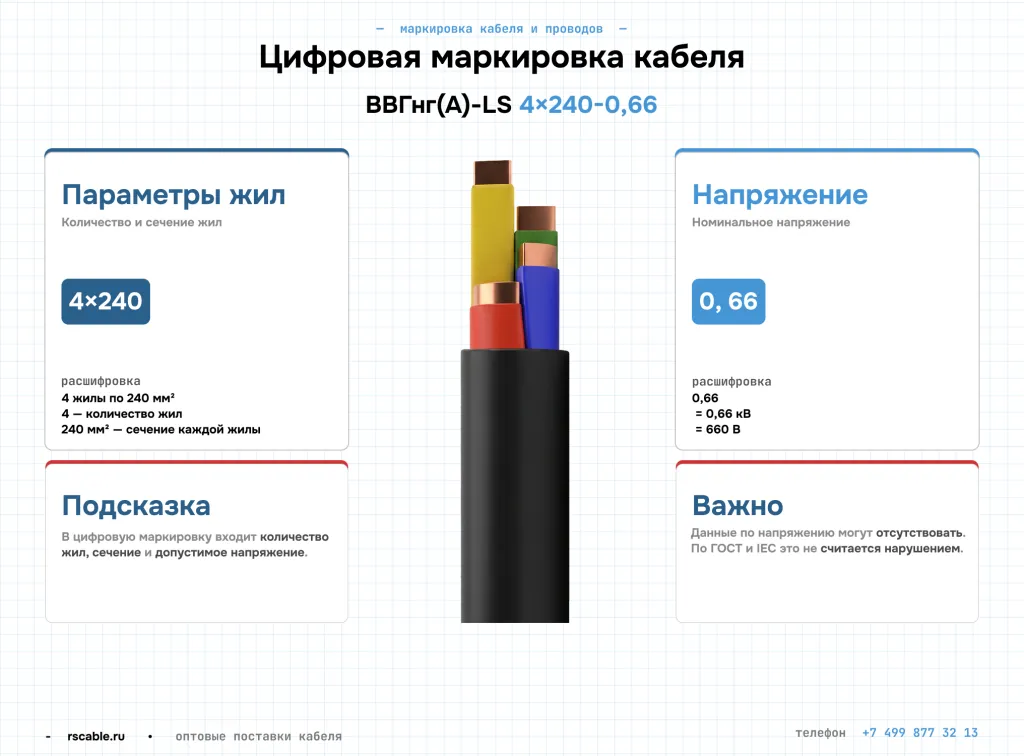

Цифровая маркировка на кабеле
Цифровая маркировка включает параметры жил и допустимое напряжение. Как пример можно разобрать кабель ВВГ 3×2,5-0,66. 3×2,5 — три жилы по 2,5 мм², 0,66 — номинальное напряжение 660 В. Данные по напряжению могут отсутствовать. По ГОСТ и IEC это не считается нарушением.
Специальные характеристики и их обозначения
Индексы после основной части маркировки указывают на пожарные и эксплуатационные свойства. Примеры следующие:
- НГ — не распространяет горение при заданных условиях прокладки.
- LS — со сниженным выделением дыма. Это упрощает эвакуацию в опасной ситуации, позволяет уверенно обнаружить коридоры и выходы, считать команды световых табло и индикаторов.
- Б — бронированный. Для прокладки в земле.
Таблица 5. Специальные обозначения в маркировке кабелей
| Обозначение | Расшифровка | Свойство | Где обязательно |
|---|---|---|---|
| нг | Негорючий | Не распространяет горение при заданных условиях прокладки | Многоквартирные дома, кабельные трассы |
| LS | Low Smoke | Пониженное дымо- и газовыделение | Общественные здания, эвакуационные пути |
| FR | Fire Resistant | Сохраняет работоспособность при воздействии пламени | Пожарная сигнализация, аварийное освещение |
| FRLS | Fire Resistant + Low Smoke | Огнестойкость + пониженное дымовыделение | Больницы, торговые центры, объекты массового пребывания |
| Б | Броня стальной лентой | Защита от механических нагрузок | Прокладка в грунте |
| К | Броня стальной проволокой | Защита от растягивающих нагрузок | Вертикальная прокладка, шахты |

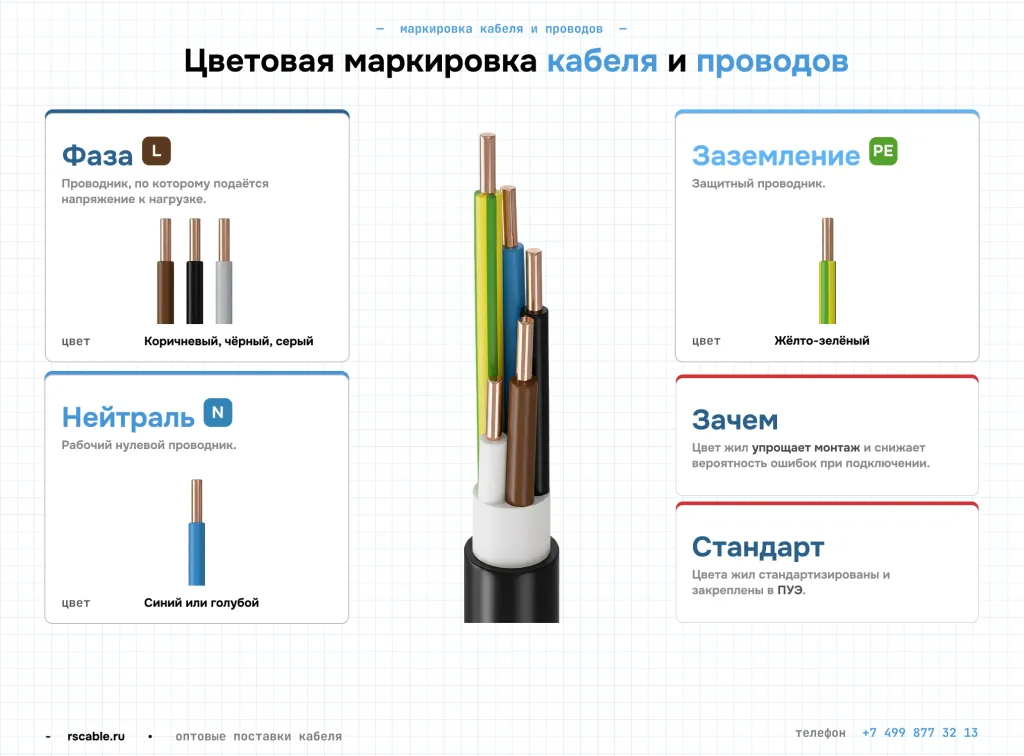

Цветовая маркировка кабеля и проводов
Цветовая маркировка упрощает монтаж, снижает вероятность ошибок при подключении. Цвет жил стандартизирован и закреплён в ПУЭ.
Обозначение фаз и других проводников:
- Фаза L — коричневый, чёрный, серый (для трёхфазных сетей — разные цвета).
- Нейтраль N — синий или голубой.
- Заземление PE — жёлто-зелёный.
Заземление обозначается маркировкой PE. Оно подключается к соответствующей шине, обеспечивает защиту от поражения током при повреждении изоляции.
Распространённые ошибки при чтении маркировки
Неправильная интерпретация маркировки приводит к ошибкам выбора кабеля. Типичные промахи и их последствия:
- Алюминий вместо меди. Соединять кабели с разнородными проводниками нужно через специальные клеммы. В противном случае — быстрое разрушение, перегрев.
- Пренебрежение требованиями безопасности. В общественных зданиях нельзя использовать обычный ВВГ вместо ВВГнг(А)-LS. Последствия пожара окажутся крайне серьезными.
- Недостаточное сечение. Выбрали кабель 2,5 мм² для нагрузки, требующей 4 мм². Перегрев проводника приведет к быстрому износу линии, потенциально — к пожару.
- Пренебрежение условиями монтажа. Например, в землю можно укладывать только бронированный кабель со стальной оплёткой. Обычный — не прослужит долго.
Практические примеры расшифровки маркировки
Разберём несколько реальных примеров маркировки.
ВВГ 3×2,5
- В — изоляция ПВХ.
- В — оболочка ПВХ.
- Г — без защитного покрова.
- 3×2,5 — три медные жилы по 2,5 мм².
Оптимальный вариант для подключения розеток и осветительных приборов.
ВВГнг(А)-LS 5×1,5
- В — изоляция ПВХ.
- В — оболочка ПВХ.
- Г — без защитного покрова.
- нг(А) — не распространяет горение, категория А.
- LS — низкое выделение дыма и продуктов горения.
- 5×1,5 — пять медных жил по 1,5 мм².
Предназначены для общественных зданий, коммерческих и других объектов с высокой посещаемостью.
NYM-J 3×2,5
- N — стандартный.
- Y — изоляция ПВХ.
- M — монтажный.
- J — с заземляющим контактом.
- 3×2,5 — три жилы по 2,5 мм².
Применяется для внутренней проводки в жилых домах; трёхжильный кабель с защитным проводником удобен для подключения розеток с заземлением.
Как выбрать правильный кабель для вашего проекта
Подбор кабельной продукции предполагает тщательный анализ схем, стандартов и проектных требований. При выборе кабеля нужно руководствоваться следующим алгоритмом:
- Определение спецификации. Силовая или сигнальная.
- Уточнение условий монтажа. На улице, в помещении или земле — от этого зависят требования к оболочке.
- Проверка пожарных требований. Для общественных зданий обязателен индекс нг-LS.
- Расчет нагрузки. По току и длине линии определите необходимое сечение.
- Подбор материала проводника. Медь универсальна, позволяет решить большинство задач. Алюминий используют при ограниченности бюджета, если решение не противоречит стандартам.
- Сверка с проектом. Марка и сечение не должны расходиться с документами.
- Проверка сертификата. Качественная кабельная продукция обязательно сертифицирована.
Расчёт кабеля для электрической сети должен учитывать дальнейшую модернизацию, подключение новых потребителей. Если купить кабель без запаса, то вскоре потребуется дорогая замена всей линии. Лучше сразу заложить дополнительно 25-30 процентов.
Есть проект — поможем разобраться с маркировкой
Прочитать маркировку на оболочке — только первый шаг. Убедиться, что выбранная марка соответствует условиям прокладки, пожарным требованиям проекта и реальной нагрузке на линии — уже сложнее. Специалисты РОСКАБ работают с такими запросами ежедневно: помогут сверить марку со спецификацией, подобрать аналог при отсутствии нужной позиции и уточнить наличие на складе. Звоните +7 (495) 710-88-86.
Часто задаваемые вопросы
Что означают основные символы и буквы в маркировке кабелей?
Буквы указывают на материал жилы, тип изоляции и оболочки, специальные свойства. А — алюминий, В — ПВХ, Г — отсутствие защитного покрова, нг — негорючий. Цифры обозначают количество жил и сечение. Структура регламентирована ГОСТ 31996-2012.
Какие бывают маркировки кабелей?
Основные типы: силовые (ВВГ, АВВГ, NYM), контрольные (КВВГ, КВВГнг), специальные (с индексами FR, LS, FRLS).
Как правильно читать и расшифровывать маркировку кабеля?
Слева направо. Например, в АВВГ первая буква означает алюминий, далее идут обозначения изоляции и оболочки, затем индексы специальных свойств. Цифровая часть показывает количество жил и сечение.
Почему понимание маркировки кабеля критически важно для безопасности?
Ошибка чревата перегревом проводника, оплавлением и воспламенением изоляции. Маркировка указывает, что изделие соответствует нагрузке, условиям прокладки и требованиям пожарной безопасности.
Какое значение имеет цветовая маркировка кабелей (фаза, ноль, заземление)?
Цвета стандартизированы: коричневый или чёрный — фаза, синий — нейтраль, жёлто-зелёный — заземление. Дифференциация упрощает монтаж, снижает риск неправильного подключения.
Какова общая структура и система маркировки кабелей?
Структура включает: материал жилы и изоляционного покрытия, класс оболочки, особые свойства, число и сечение проводников. Система унифицирована ГОСТ и ТУ, для импорта — IEC.
Как определить материал жилы кабеля по его маркировке?
Буква А указывает на алюминиевые жилы, а её отсутствие — на медные. Например, АВВГ — алюминий, ВВГ — медь.
Что обозначает маркировка типа изоляции и оболочки кабеля?
В — ПВХ, П — полиэтилен, Р — резина. Индексы нг, LS, FR указывают на пожарные свойства: негорючесть, сниженное выделение дыма, стойкость к термическому воздействию.
Как выбрать подходящий кабель для уличной или специфической прокладки по маркировке?
Для уличной прокладки ищите в маркировке обозначение полиэтиленовой оболочки (П) или указание на УФ-стойкость. Для укладки в грунт обязателен индекс Б — бронирование стальной лентой. В агрессивных средах нужны специальные полимерные оболочки по ТУ. Выбранную марку всегда сверяйте с условиями проекта и требованиями ПУЭ.
