Коаксиальный кабель: маркировка и применение

В эпоху передовых технологий, где информационные потоки перемещаются с высокой интенсивностью, коаксиальный кабель выступает в роли одного из ключевых элементов для передачи сигналов. Благодаря ему обеспечивается передача данных на большие расстояния. Кабель успешно применяется во многих отраслях — от телевидения до интернета и систем безопасности.

Коаксиальный кабель — популярных вид кабеля, применяемых для передачи высокочастотных сигналов в области телекоммуникаций и электроники. Рассмотрим подробнее его особенности.

Характеристика коаксиального кабеля

Коаксиальный кабель получил свое название из-за своей уникальной конструкции: внешний и внутренний проводники расположены на одной оси и разделены изоляционным слоем, при этом внешний проводник также изолирован от внешней среды.

Сигнал проходит по кабелю на высокой частоте в форме волны и перемещается по проводникам. Электромагнитные поля сосредотачиваются между проводниками, что способствует эффективной передаче сигнала, минимизируя внешние помехи и снижает внутренние потери.

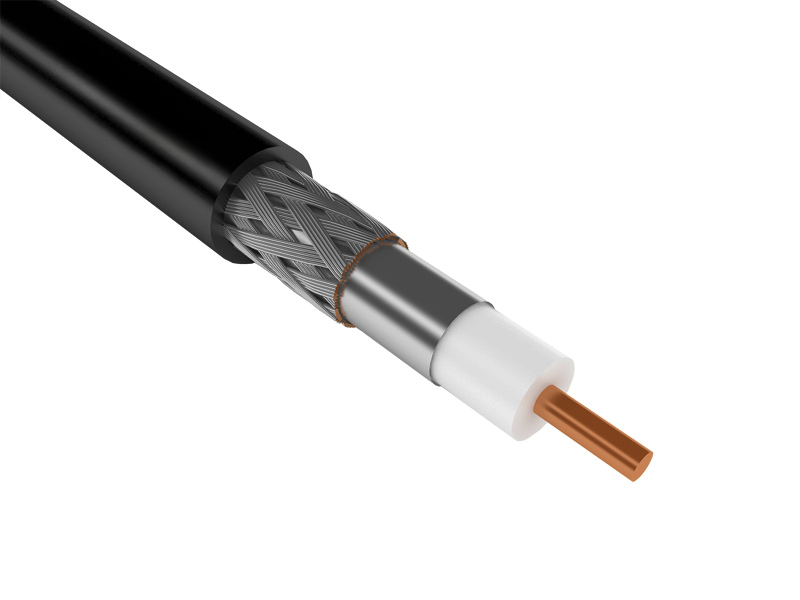

Кабель состоит из сплошного медного (или стального с медным покрытием) сердечника и нескольких слоев изоляции, состоящей из алюминиевой фольги и медной сетки (служат экраном для сердечника), а также внешней защитной оболочки. Сплошная жила способствует лучшей электропроводности в сравнении с многожильным проводом, но она менее гибкая и сложная в установке.

Отличительные черты коаксиального кабеля:

• Высокая передача данных. Кабель обладает высокой скоростью передачи данных благодаря своему строению. Расположение центрального проводника и внешнего экрана на одном уровне способствует стабильной передаче сигналов без помех и искажений.

• Устойчивость к помехам. Кабель отличается высокой устойчивостью к электромагнитным помехам, так как внешний проводник выполняет функцию экрана, эффективно блокируя нежелательные воздействия извне.

• Широкий диапазон рабочих частот. Благодаря возможности работы в разных частотах кабель идеально подходит для передачи сигналов с высокими частотами.

• Низкий уровень потери сигнала. Это обеспечивает возможность передавать информацию на значительные расстояния без существенных потерь качества.

• Прочность. Некоторые типы кабелей оснащены специальными защитными покрытиями, которые оберегают их от воздействия влаги, механических деформаций и коррозии.

• Универсальность использования. Кабели находят применение не только в быту, но и в промышленности, а также в сложных телекоммуникационных системах.

Разновидности коаксиального кабеля

Компании-производители предлагают широкий выбор коаксиальных кабелей с разными техническими особенностями, свойствами, сечением и прочими параметрами.

В настоящее время в РФ сохраняются обозначения кабельной продукции с советских времен в соответствии с ГОСТ-11326-78 «Радиочастотные кабели. Общие технические условия». Согласно документу радиочастотные коаксиальные кабели обозначаются аббревиатурой РК.

Существуют еще обозначения таких кабелей по западным стандартам:

• RG – сокращенно от “radio guide”, что в переводе на русский язык означает “радиопроводной”.

• DG – сокращение от “digital guide” – “цифровой проводник”, что означает кабель для цифрового ТВ.

• SAT – от “Sattelite”, что означает “спутник” и соответственно обозначает кабель для спутникового ТВ и т.д.

Все коаксиальные кабели они имеют схожую структуру и принцип действия. При этом чем выше значение RG, тем меньше диаметр центрального проводника.

Популярными типами кабеля являются:

• RG-59 — тонкий телекабель, предназначенный для передачи аудио- и видеосигналов на небольшие расстояния с низкими частотами, например, в системах видеонаблюдения.

• RG-11 – магистральный кабель, применяется в системах кабельного телевидения и сетевых инфраструктурах, отличается большим диаметром и способностью передавать сигналы на большие расстояния.

• RG-6 – широко используется для подключения спутниковых систем, цифровом телевидении и сетях интернета (например,  кабельное  телевидение), стандартный телевизионный кабель. Обладает хорошими характеристиками затухания, имеет более широкий диапазон частот и хорошую защиту от помех, может передавать сигнал на большие расстояния.

Маркировка коаксиального кабеля

Маркировка и системы обозначений необходимы для быстрой идентификации технических характеристик кабеля с помощью комбинации цифр и букв.

Основные элементы маркировки включают:

Тип кабеля, в зависимости от производителя.

Сопротивление (импеданс). Обычно 50 или 75 Ом, что критично для правильной работы в определенных системах.

Диаметр кабеля по изоляции.

2 параметра: группа изоляции и категория теплостойкости.

Важно понимать, что выбор правильной маркировки влияет на качество передачи сигнала и его устойчивость к помехам.

Назначение коаксиального кабеля

Коаксиальные кабели предназначены для передачи различных типов сигналов:

Телевидение – широко используется в аналоговом и цифровом телевидении для передачи сигнала от антенны к телевизору или от кабельной сети к дому.

Системы безопасности и видеонаблюдения – передает видеосигнал от камер к видеорегистраторам, от датчиков к контрольным панелям.

Интернет – передача данных от провайдера к пользователю.

Радиосвязь – передачи радиосигналов от передатчика к приемнику.

Медицина – передача медицинских изображений, таких как рентгеновские снимки или ультразвуковые изображения.

Коаксиальный кабель является важным элементом многих телекоммуникационных систем и приложений. Благодаря своей простой конструкции, надежности и высокой скорости передачи сигнала, он является популярным выбором для многих сфер жизнедеятельности. Правильный выбор коаксиального кабеля и его качественный монтаж обеспечат бесперебойное и высокое качество передачи сигнала.
