Классы гибкости токопроводящих жил

Токопроводящие жилы — это основной элемент кабеля, который играет ключевую роль в обеспечении надежного и безопасного электропитания различных электроустановок. Жилы имеют ряд характеристик, определяющих их эксплуатационные свойства, одной из ключевых характеристик является гибкость. Чем выше гибкость жил, тем они устойчивее к механическим повреждениям, надежнее при эксплуатации в неблагоприятных условиях и имеют большее количество сфер применения.

Что такое гибкость жилы и почему она важна?

Гибкость токопроводящих жил – это способность кабеля изгибаться без повреждений и ухудшения электрических характеристик. Это особенно важно для кабелей, которые будут использоваться в условиях, требующих частых изгибов или монтажа в ограниченном пространстве, в труднодоступных местах и вокруг углов.

Устойчивость к изгибам также важна для кабелей, используемых в подвижных системах, например, в электроинструментах, медицинском оборудовании и транспортных средствах и местах с частыми механическими воздействиями, например, в промышленных установках и конвейерных системах. Многопроволочные жилы, обладающие высокой гибкостью, лучше переносят частые изгибы без ухудшения своих характеристик. Гибкие кабели менее подвержены изломам и повреждениям при изгибе, что увеличивает их срок службы и снижает необходимость частой замены и ремонта кабельных линий.

Гибкость кабеля также напрямую влияет на качество передачи сигнала. Гибкие кабели обеспечивают стабильное и надежное электропитание, минимизируя риск коротких замыканий и других аварийных ситуаций, связанных с повреждениями кабеля. При прокладке кабелей в новых зданиях или при ремонте существующих систем гибкость помогает упростить процесс монтажа и снизить риск повреждений.

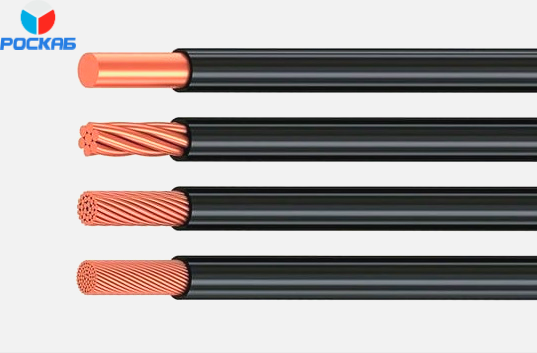

Классы гибкости токопроводящих жил

В зависимости от специфики эксплуатации и требований к гибкости, жилы кабелей подразделяются на 6 классов, чем выше класс, тем выше гибкость. Основным документом, в котором обозначены классы гибкости и подробно описаны параметры для жил каждого класса является ГОСТ 22483-2012.

Первый класс гибкости (нормальная гибкость)

Первый класс гибкости включает в себя монолитные одножильные кабели из алюминия и меди. Также к этому классу относятся некоторые многожильные кабели с большим сечением одной проволоки (от 185 мм²). Эти кабели используются редко, преимущественно на промышленных предприятиях с узкой специализацией. Они подходят для стационарных потребителей, так как не рассчитаны на частые изгибы.

Второй класс гибкости (повышенная гибкость)

Кабели второго класса гибкости включают жилы, состоящие из от 7 до 30 проволок. Конкретное количество проволок зависит от сечения отдельной жилы. Этот класс допускает использование как медных, так и алюминиевых жил. Кабели второго класса гибкости применяются в условиях, требующих немного большей подвижности, чем кабели первого класса. В частности, кабели второго класса гибкости подходят для подключения мобильных электроинструментов и оборудования, таких как сварочные аппараты и переносные осветительные приборы. Также используются в автомобильной промышленности для подключения различных компонентов и систем, требующих некоторой подвижности.

Третий класс гибкости (повышенная гибкость)

Третий класс гибкости включает в себя медные жилы с количеством проволок от 7 до 91. В отличие от второго класса, к третьему классу могут принадлежать только медные жилы. Такие жилы применяются в медицинском оборудовании, где требуется частый изгиб кабеля без риска повреждения, также используются в робототехнических системах, где кабели подвергаются регулярным механическим нагрузкам.

Четвертый класс гибкости (повышенная гибкость)

Четвертый класс гибкости включает в себя только медные жилы с количеством проволок от 20 до 420. Это самый высокий класс среди марок повышенной гибкости. Кабели четвертого класса применяются в условиях, требующих высокой подвижности и устойчивости к изгибам, например, используются на производственных линиях, где кабели подвергаются частым механическим воздействиям и нуждаются в высокой гибкости.

Пятый класс гибкости (высокая гибкость)

К пятому классу относятся медные жилы с количеством проволок от 50 (для сечения 2 мм²) до 1221 (для максимального сечения 23 мм²). Эти кабели обладают высокой гибкостью и используются в условиях, требующих частых и интенсивных изгибов. Такие кабели применяются при прокладке систем в новых зданиях и при ремонте существующих систем, используются в мобильных установках и транспортных средствах, где кабели подвергаются интенсивным механическим нагрузкам.

Шестой класс гибкости (высокая гибкость)

Шестой класс гибкости – это самые гибкие медные жилы. При минимальном сечении количество проволок не должно быть ниже 140, а при сечении в 23 мм² - доходит до 3360 проволок на одну жилу. Кабели шестого класса гибкости применяются в высокоподвижных системах, где требуется максимальная гибкость и устойчивость к изгибам.

Выбор класса гибкости токопроводящих жил зависит от специфики эксплуатации и требований к подвижности кабеля. Кабели более высокого класса гибкости обладают большей устойчивостью к изгибам, но также имеют более высокую стоимость. При этом кабель более высокого класса может заменить в установке кабель более низкого класса, но не наоборот. Понимание особенностей каждого класса гибкости позволяет сделать правильный выбор и обеспечить надежное и безопасное электропитание различных установок.
