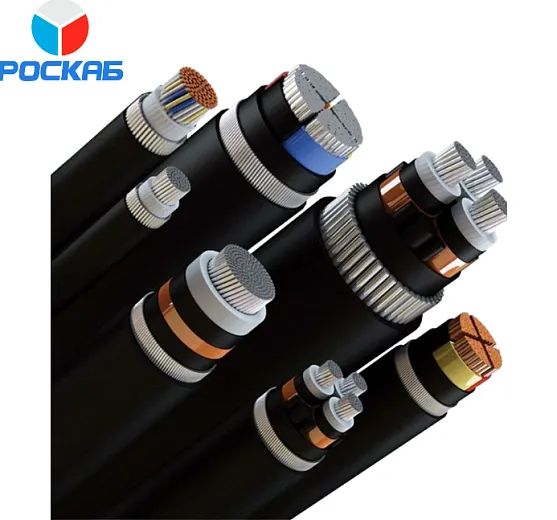

Силовые кабели применяются для передачи электрической энергии от источника питания к потребителям. Они используются в распределительных сетях, на промышленных объектах, в строительстве, инженерных системах и электроустановках различного назначения.
При выборе кабеля важно учитывать его конструкцию, материал токопроводящих жил, тип изоляции, номинальное напряжение, степень защиты и условия эксплуатации. Эти параметры отражаются в классификации и маркировке кабельной продукции.
Классификация силовых кабелей
Силовые кабели можно классифицировать по нескольким основным признакам.
По материалу и форме токопроводящих жил
Материал жил. Токопроводящие жилы изготавливают из меди или алюминия. Медные кабели отличаются высокой электропроводностью и устойчивостью к коррозии, но обычно стоят дороже. Алюминиевые кабели применяются там, где требуется передача значительных мощностей при более экономичной стоимости.
Конструкция жил. Жилы могут быть однопроволочными или многопроволочными. Однопроволочные варианты чаще применяют в стационарных сетях. Многопроволочные жилы повышают гибкость кабеля и удобны для сложных трасс или подвижных подключений.
Форма жил. Токопроводящие жилы могут иметь круглую или секторную форму. Секторная форма помогает компактнее размещать жилы внутри оболочки кабеля.
По материалу изоляции
Тип изоляции влияет на эксплуатационные свойства кабеля: стойкость к влаге, температуре, механическим воздействиям и химическим факторам.
ПВХ-изоляция. Распространённый вариант для бытовых и промышленных сетей. Обеспечивает защиту от влаги и умеренных механических воздействий.
Резиновая изоляция. Используется в кабелях, где важны гибкость, стойкость к изгибам и работа в более сложных условиях.
Изоляция из сшитого полиэтилена. Отличается повышенной термостойкостью и устойчивостью к ряду внешних воздействий.
Бумажная изоляция. Применяется в отдельных типах кабельной продукции, в том числе в силовых кабелях специального исполнения.
По напряжению
Силовые кабели классифицируются по номинальному напряжению.
Низковольтные — до 1 кВ. Применяются в бытовых, коммерческих и небольших промышленных сетях.
Средневольтные — от 1 кВ до 35 кВ. Используются для распределительных сетей, подключения трансформаторных подстанций и промышленных объектов.
Высоковольтные — свыше 35 кВ. Предназначены для передачи электроэнергии на большие расстояния и для магистральных линий.
По степени защищённости и конструкции кабеля
Степень защищённости кабеля определяется его устойчивостью к внешним воздействиям, механическим повреждениям, влаге и электромагнитным помехам.
Обычные. Не имеют дополнительной защиты и используются в помещениях или местах с низким риском механических повреждений.
Бронированные. Кабели имеют дополнительный защитный слой, например броню из стальных лент или проволок. Такая конструкция повышает устойчивость к механическим нагрузкам и повреждениям.
Водонепроницаемые. Имеют специальную защиту от влаги, что позволяет использовать их на улице, в грунте или в условиях повышенной влажности.
Экранированные и неэкранированные. Экранированные кабели содержат защитный экран, который снижает влияние электромагнитных помех. Это особенно важно в условиях с высоким уровнем электромагнитных воздействий.
По назначению
Для наружной прокладки. Должны выдерживать воздействие влаги, ультрафиолета, перепадов температуры и других внешних факторов.
Для внутренней прокладки. Используются внутри зданий и должны соответствовать требованиям пожарной безопасности и условиям эксплуатации в помещениях.
Для подземной прокладки. Применяются при укладке в грунт, траншеи, кабельные каналы и другие подземные трассы.
Подводные кабели. Предназначены для передачи электроэнергии под водой и имеют усиленную защиту от влаги, давления и механических воздействий.
Маркировка силовых кабелей
Маркировка силового кабеля представляет собой буквенно-цифровой код. Он показывает материал жил, тип изоляции, материал оболочки, наличие брони, экрана, защитных свойств, количество жил, сечение и номинальное напряжение.
-
Материал токопроводящих жил.
Первые буквы указывают материал жил:
А — алюминиевые жилы;
отсутствие буквы А обычно означает медные жилы.
-
Материал изоляции.
Вторая группа букв обозначает тип изоляции:
В — ПВХ-изоляция;
П — полиэтилен;
Р — резина;
Б — бумажная изоляция.
- Материал наружной оболочки. Следующее буквенное обозначение указывает, из какого материала выполнена наружная оболочка кабеля.
-
Дополнительные конструктивные характеристики.
Следующие буквы уточняют защитные и конструктивные особенности:
Э — наличие защитного экрана;
Б — броня из стальных лент;
К — броня из круглых стальных проволок;
Г — отсутствие защитного покрова;
З — наличие заполнителя;
Т — термостойкое исполнение.
-
Пожаробезопасные характеристики.
Отдельные буквенные комбинации обозначают специальные свойства кабеля:
нг — не распространяет горение;
FR — огнестойкое исполнение;
Ltx — низкая токсичность продуктов горения;
LS — пониженное дымо- и газовыделение;
HF — безгалогенное исполнение.
- Количество жил и сечение. Цифры обозначают количество жил и их сечение. Например, 3x2,5 означает три жилы сечением 2,5 мм².
- Номинальное напряжение. В конце маркировки может отдельно указываться номинальное напряжение кабеля, например 0,66 кВ или 1 кВ.
Правильное чтение маркировки помогает подобрать кабель под конкретную задачу, избежать ошибок при монтаже и обеспечить безопасную работу электроустановки.
Особенности выбора кабеля
При выборе силового кабеля необходимо учитывать не только его стоимость, но и технические параметры, условия эксплуатации и требования безопасности.
Условия эксплуатации. Важно определить, где будет использоваться кабель: внутри помещения, на улице, в земле, в воде или в зоне повышенной влажности.
Электрическая нагрузка. Сечение жил должно соответствовать расчётной нагрузке. Недостаточное сечение может привести к перегреву и повреждению изоляции.
Способ прокладки. Для прокладки в земле, кабельных каналах, лотках, трубах или внутри здания могут требоваться разные конструктивные исполнения.
Механическая защита. Если кабель может подвергаться давлению, ударам или другим механическим воздействиям, следует выбирать бронированное исполнение.
Пожарная безопасность. Для общественных, жилых и промышленных зданий часто выбирают кабели с индексами нг, LS, FR, HF и другими специальными обозначениями.
Температурный режим. Кабель должен выдерживать рабочие температуры среды, в которой он будет эксплуатироваться.
Документация и сертификация. Перед покупкой следует проверять соответствие кабеля проектной документации, стандартам и требованиям безопасности.
Грамотно подобранный кабель снижает риск перегрева, короткого замыкания, повреждения изоляции, аварий и преждевременного выхода оборудования из строя.
Важно: если кабель используется в помещениях с повышенными требованиями к пожарной безопасности, следует отдельно проверять наличие обозначений нг, LS, FR, HF или других специальных индексов в маркировке.
