Кабели среднего напряжения 6 и 10 кВ: особенности и специфика эксплуатации
Кабельная продукция является основой любой энергетической инфраструктуры, обеспечивая передачу электроэнергии на значительные расстояния. Кабели среднего напряжения – важный элемент современных систем электроснабжения, обеспечивая надежную передачу и распределение электроэнергии. Рассмотрим технические и конструктивные особенности кабелей среднего напряжения, а также специфику их использования и эксплуатации.
Особенности кабелей среднего напряжения
Средним напряжением считается диапазон напряжений от 6 до 35 кВ. Для кабелей среднего напряжения характерны следующие уровни номинального напряжения: 6, 10, 20 и 35 кВ. Их особенность – способность передавать значительную мощность на большие расстояния с минимальными потерями.
Кабели служат для трансфера электроэнергии, а также подключения и питания крупных потребителей – промышленных предприятий, подстанций, домов и жилых комплексов, городских районов и других объектов, которые нуждаются в безопасном, стабильном и надежном электроснабжении.
Кабели, рассчитанные на напряжение 10 кВ, могут применяться в широком диапазоне рабочих температур и условиях повышенной влажности. Они оптимальны для передвижных подстанций, крупногабаритных устройств и техники, а также в других мобильных источниках питания.
Основным напряжением для распределительных сетей в России считается 6 и 10 кВ. Производство таких кабелей регулируется разработанными едиными государственными стандартами и нормами. К ним относятся: ГОСТ Р 55025-2012, ГОСТ 16442-80, ГОСТ 34834-2022 и другие.
Кабели для напряжения 6 и 10 кВ рассчитаны на работу в сетях с частотой 50 Гц, с изолированной или заземленной нейтралью, что делает их универсальными и позволяет использовать в различных условиях эксплуатации.
Чем отличаются кабели на напряжение 6 и 10 кВ от других
Такие кабели имеют несколько ключевых отличий по сравнению с низковольтными и высоковольтными кабелями:
-
Устойчивость к механическим повреждениям, агрессивным средам и иным внешним воздействиям, что делает их надежными при эксплуатации в сложных условиях.
-
Длительный срок службы благодаря использованию современных материалов и технологий производства.
-
Высокая пропускная способность. Они способны выдерживать более высокий уровень напряжения, что требует использования более прочных материалов.
-
Особенности конструкции. Как правило они имеют многослойную структуру, содержащую усиленную оболочку и изоляцию и дополнительные защитные слои.
-
Эксплуатация. В отличие от низковольтных, кабели среднего напряжения используются для передачи электричества на значительные расстояния.

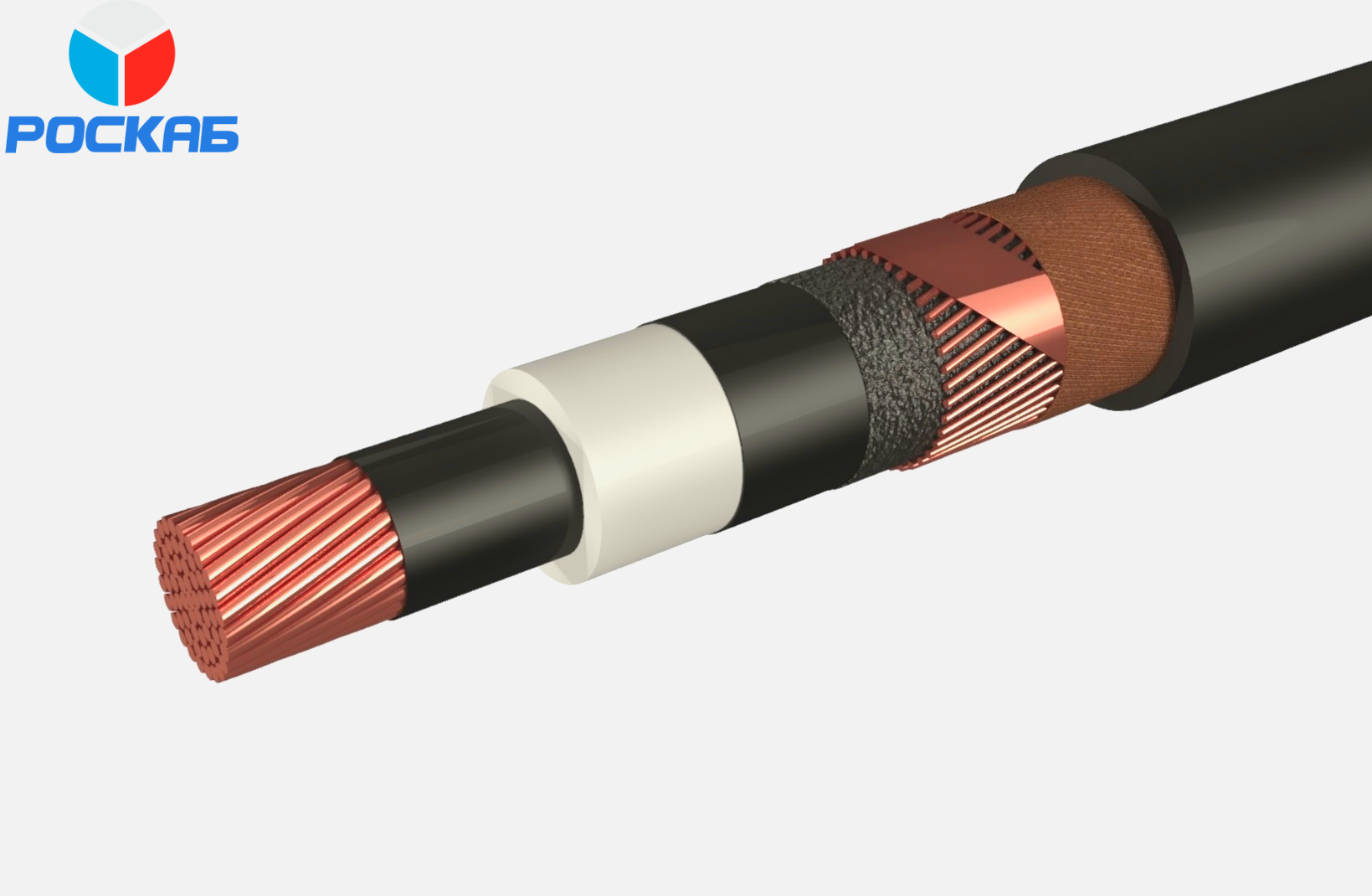

Специфика конструкции кабелей на напряжение 6 и 10 кВ
Такие кабели обладают рядом уникальных характеристик, обусловленных необходимостью обеспечения стабильной и надежной передачи электроэнергии при повышенном напряжении. Они отличаются более сложным строением, позволяющим им эффективно и надежно выполнять свои функции в различных условиях эксплуатации.
Кабели среднего напряжения могут иметь различную конструкцию в зависимости от производителя и условий использования. Однако общие элементы характерны для большинства моделей и марок.
Токопроводящие жилы
Проводники в кабелях, рассчитанных на напряжение 6 и 10 кВ, могут быть одножильными или трехжильными, медные или алюминиевые и имеют сечение, обеспечивающее необходимую проходимость тока от 10 и 16 до 240 мм² соответственно. По форме они могут быть круглыми или секторными, а по структуре — одно- или многопроволочными, что обеспечивает гибкость кабеля и устойчивость к механическим нагрузкам.
Многопроволочные жилы подвергаются уплотнению, для компактного и эффективного сечения, что повышает их механическую стойкость и снижает вероятность образования пустот, способных негативно сказаться на передаче электроэнергии. В таких кабелях на токопроводящую жилу сначала накладывается пленка ПЭТ, то есть используется многослойная изоляция.
Секторная форма ТПЖ имеет несколько преимуществ перед круглой формой:
Изоляция
Основой надежности кабельных линий среднего напряжения является качественная изоляция. Изоляционный слой защищает жилу от внешних воздействий, предотвращает утечки тока. В современных кабелях среднего напряжения используется несколько типов изоляционных материалов, среди которых выделяют (с учетом марки кабеля):
Сшитый полиэтилен – популярный материал изоляции в кабелях среднего напряжения. Его использование в изоляции кабеля взамен обычному полиэтилену или бумажно-пропитанной изоляции, позволяет в разы улучшить электрические и эксплуатационные характеристики кабеля. Так например, температура плавления изоляции из сшитого полиэтилена в среднем составить 250ºС, вместо 140ºС – обычного полиэтилена.
Изоляционный слой проводников в кабеле на 6 кВ может иметь цветовую маркировку или нумерацию, аналогично низковольтным кабелям.
Заполнение
Пространство в кабеле между изолированными жилами, имеющим пластиковую или ПВХ-изоляцию может быть заполнено невулканизированной резиновой смесью или материалом изоляции соответственно.
Экранирование
Силовые кабели на среднее напряжение экранированы по умолчанию, так как такой кабель может создавать электромагнитное поле. Как правило, такой кабель имеет несколько экранных слоев – они изготавливаются из алюминиевой или медной фольги либо из специальных металлических лент.
В кабелях для напряжение 6 кВ сверху изоляционного слоя накладывается прорезиненный электропроводящий экран. Это можно сделать с помощью прессования или обмотки лентами. Поверх этого экрана необходимо наложить металлический экран из медных лент или фольги. Экран равномерно распределяет электрическое поле внутри самого кабеля, защищая окружение от негативного влияния электромагнитных волн. В зависимости от типа изоляции экрана могут отличаться: например, в кабелях с изоляцией из сшитого полиэтилена применяется экструдированный экран из электропроводящей сшитой полимерной композиции.
Броня
Использование сшитого полиэтилена в изоляции кабеля позволяет отказаться от его бронирования, так как СПЭ препятствует проникновению влаги и обеспечивает надежную защиту от механических и прочих воздействий.
Но все же в некоторых случаях, при необходимости в кабелях на напряжение 6 и 10 кВ используется броня из алюминиевых лент и проволоки, либо его сплава для защиты кабеля от механических повреждений в условиях повышенных нагрузок и особых условиях эксплуатации: при подводной прокладке, укладке кабеля в подвижном грунте или взрывоопасной зоне.
Помимо того, что броня защищает уже уложенный кабель, она также может быть полезна на этапе монтажа. Благодаря ей можно увеличить допустимые нагрузки на кабель при его протягивании, что позволяет увеличить строительную длину и сократить количество соединительных муфт.
Почему для бронирования однофазных кабелей используют алюминий? Благодаря экрану, за пределами кабеля присутствует только магнитное поле и отсутствует электрическое. Поэтому необходимо использование алюминия или его сплава – немагнитного металла.
Внешняя оболочка
Наружная оболочка кабеля играет важную роль в защите внутренних компонентов от механических повреждений и влияния окружающей среды. Чаще всего она изготавливается из поливинилхлорида (ПВХ), полиэтилена или специальных композитных материалов. Наружный защитный слой должен обладать высокой стойкостью к воздействию ультрафиолетовых лучей, химических веществ и механических нагрузок.
Кабели среднего напряжения являются важным элементом энергосистем, обеспечивающим надежную передачу электроэнергии на значительные расстояния. Их конструкция и материалы обеспечивают высокую надежность и долговечность, что делает их незаменимыми в современной энергетике.
