Кабель с тросом: конструкция и особенности применения

Современная индустрия кабельной продукции предлагает широкий спектр решений для различных задач. Стандартные кабели зачастую нуждаются в дополнительной защите от механических повреждений, особенно при прокладке в сложных условиях. Именно для таких случаев был создан кабель с тросом – уникальное решение, сочетающее надежность и долговечность. Кабельная подводка на тросах становится незаменимым решением для организации связи, электроснабжения и управления удаленными объектами. Это уникальное сочетание прочности и гибкости позволяет значительно повысить надёжность и долговечность кабельных систем, упростить монтаж электротехнических систем и оптимизировать затраты на расходные материалы.

Что представляет собой кабель с тросом?

Кабель с тросом — это электрический или оптический кабель, в конструкции которого используется встроенный стальной трос. Трос выполняет функцию дополнительного усиления, защищая кабель от разрывов и других механических воздействий. Такой подход позволяет значительно увеличить эксплуатационные характеристики и использовать кабель даже в самых экстремальных условиях эксплуатации, обеспечивая его продолжительный срок службы.

Основная функция троса заключается в обеспечении механической устойчивости всей системы, которая необходима для предотвращения повреждения кабеля при воздействии значительных физических нагрузок. Такая конструкция широко используется там, где требуется повышенная защита от разрыва или деформации, например, в строительстве, энергетике, судоходстве и других сферах.

Использовать силовые кабели с тросом, в соответствии с правилами и нормами разрешено лишь в электросетях с напряжением не более 1 кВ.

При монтаже подвесных систем можно использовать различные способы крепления:

Крепление на клипсах – обеспечивает надежную фиксацию и легкость в установке.

Размещение силового кабеля с тросом с помощью карабинов с изоляторами – позволяет быстро монтировать и демонтировать систему.

Непосредственная фиксация на тросе с помощью мягкой гибкой проволоки – подходит для временных решений или нестандартных конфигураций.

Важно отметить, что выбор сечения стального оцинкованного троса или горячекатаного провода является основным условием допустимости применения любой подводки. Диаметр может варьироваться от 3 до 6,5 мм, что позволяет избежать значительных напряжений и обрывов в процессе эксплуатации.

Кабели с тросом отличаются по своему устройству и применению. Основное разделение происходит в зависимости от расположения несущей струны: она может быть как внешней, так и внутренней. В первом случае речь идет о конструкциях с внешней фиксацией, во втором — о «самонесущих» кабелях, где трос находится внутри оплетки и жил.

Преимущества использования кабеля с тросом перед другими

Кабель с тросом имеет ряд преимуществ перед обычными кабелями:

Высокая прочность. Наличие троса внутри кабеля существенно увеличивает его сопротивляемость к механическим воздействиям, таким как растяжение, сдавливание и удары. Это особенно важно в условиях, когда кабель подвергается постоянным физическим нагрузкам.

Долгий срок службы. За счет улучшенной защиты от внешних факторов, кабель с тросом служит дольше, чем обычные кабельные решения. Это снижает затраты на обслуживание и замену оборудования.

Универсальность. Кабель с тросом может использоваться в широком спектре приложений, начиная от силовых линий и заканчивая подводными коммуникациями. Его адаптация к различным условиям эксплуатации делает этот продукт незаменимым в ряде отраслей.

Безопасность. Повышенная механическая стойкость предотвращает обрывы и повреждения кабеля, что минимизирует риск аварий и простоев в работе.

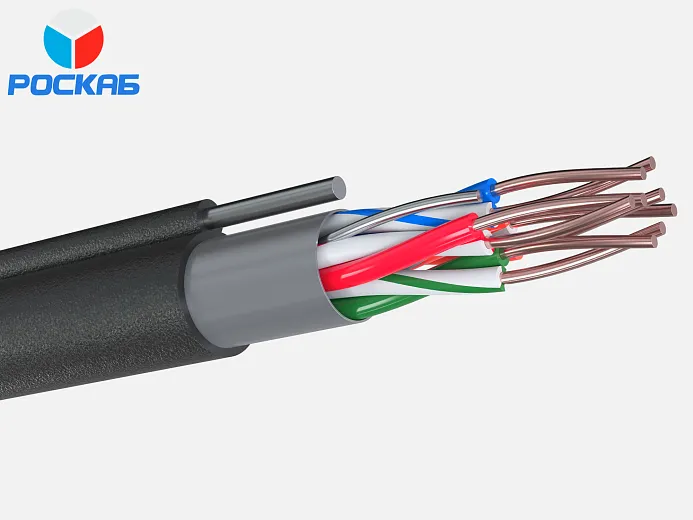

Конструкция кабеля

Конструкция кабеля с тросом включает в себя несколько ключевых компонентов:

Проводники – внутри кабеля располагаются медные или алюминиевые проводники, либо волоконно-оптические волокна, обеспечивающие передачу электричества или сигнала. Эти компоненты тщательно изолированы для предотвращения коротких замыканий и потерь сигнала.

Изоляция – обеспечивает защиту проводников от коротких замыканий и внешних воздействий. Изоляционные материалы могут использоваться разные – от ПВХ до полиэтилена.

Трос – стальной трос, интегрированный внутрь оболочки кабеля, служит основой для защиты от механических нагрузок, растяжения и ударов. Он может быть как одинарным, так и многожильным. Трос может быть изготовлен из высокоуглеродистой стали или нержавеющей стали. Выбор материала зависит от конкретных требований к коррозионной стойкости и прочности.

Оболочка – внешний слой, который защищает кабель от внешних воздействий. Она изготавливается из материалов, обладающих высокой прочностью и гибкостью, чтобы обеспечить надежную защиту без ограничения подвижности кабеля.

Области применения кабелей с тросом

Обычно кабель с тросом используется для электроснабжения объектов, когда установка опор ЛЭП или прокладка кабеля в траншее невозможны или экономически невыгодны. Он используется на:

• Промышленных и складских помещениях, производственных цехах и прочих помещениях с высокими потолками и большими площадями.

• Трансформаторных площадках и в распределительных сетях.

• Открытых площадках, в том числе строительных и спортивных.

• Оптические кабели с тросами обеспечивают надежную связь и высокоскоростной интернет в городах и населенных пунктах.

Особенности кабеля с тросом

• Гибкость и удобство монтажа. Несмотря на наличие троса, кабель сохраняет достаточную гибкость, что облегчает его монтаж и эксплуатацию. Это особенно ценно при прокладке в ограниченном пространстве или на сложных трассах.

• Повышенная прочность. Благодаря наличию стального троса, кабель способен выдерживать значительные механические нагрузки, включая растяжения и удары.

• Устойчивость к растяжению. Способность выдерживать значительные нагрузки без повреждений.

• Долговечность. Материалы, используемые в конструкции, обеспечивают долгий срок службы даже в агрессивных средах.

• Универсальность. Кабель с тросом подходит для использования в различных климатических зонах и условиях эксплуатации, что делает его универсальным решением для многих отраслей.

Кабель с тросом представляет собой уникальное решение для обеспечения надежности и безопасности при прокладке линий связи и электропередач в сложных условиях эксплуатации. Благодаря продуманной конструкции, включающей стальной трос, такой кабель способен выдерживать значительные механические нагрузки, обеспечивая стабильную работу даже в экстремальных средах. Применение кабеля с тросом особенно актуально там, где требуется повышенная устойчивость к внешним воздействиям, будь то агрессивная среда, высокие температуры или риск повреждения от внешних факторов.
