Изоляция кабеля: материалы и особенности эксплуатации

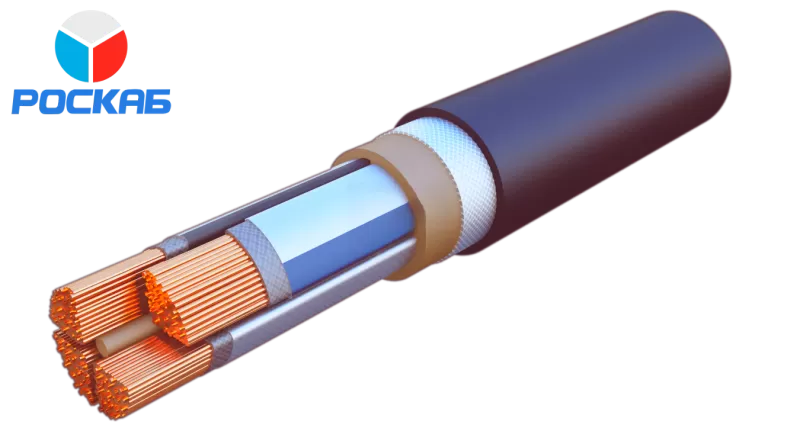

Изоляция кабеля – особый слой диэлектрического материала, который покрывает токопроводящие жилы кабеля и служит основной мерой защиты кабельной продукции. Изоляция кабеля играет ключевую роль в обеспечении безопасности и надежности электрических систем, она защищает проводники от внешних воздействий, таких как влага, механические повреждения и коррозия, что позволяет эффективно передавать электроэнергию. Также изоляция не позволяет току распространяться за пределы жилы, что исключает возможность возникновения короткого замыкания и возгорания кабеля. Толщина изоляционного слоя и материал изоляции определяют сферы применения кабеля и допустимые эксплуатационные условия.
Материалы изоляции кабеля
Поливинилхлорид (ПВХ)
ПВХ является одним из наиболее распространенных материалов для изоляции кабелей во многом благодаря своей низкой стоимости и достаточно высокой практичности. Материал обладает высокой устойчивостью к влаге и химическим воздействиям, хорошей гибкостью, а также способностью выдерживать значительное напряжение. ПВХ-изоляция используется преимущественно для прокладки сетей в закрытых помещениях, так как такая изоляция имеет слабую устойчивость к ультрафиолетовому излучению и низким температурам.
Сшитый полиэтилен (ПВ)
Сшитый полиэтилен – это полимер с поперечно сшитыми молекулами, наиболее плотный из всех видов полиэтилена. Такой материал обладает высокой диэлектрической прочностью и устойчивостью к агрессивным средам. Он часто используется для изоляции кабелей, предназначенных для работы в условиях высоких температур и влажности, также способен выдерживать резкие температурные колебания.
Полимерная безгалогенная композиция (П)
Полимерная безгалогенная композиция в изоляции кабеля представляет собой трудногорючий материал, который обеспечивает самозатухание и низкое дымовыделение при горении. В состав входят полиолефины, обеспечивающие гибкость и устойчивость к механическим повреждениям, а также различные наполнители и добавки (гидроксид магния, гидроксид алюминия), которые и обеспечивают основные свойства данного материала.
При контакте с огнем материал самозатухает, что снижает риск распространения огня, а низкое дымовыделение уменьшает уровень опасности для персонала, находящегося рядом с кабелем. Материал также не плавится при высоких температурах, что позволяет кабелю сохранять свою целостность. Таким образом, силовые кабели с изоляцией из полимерных композиций можно использовать в местах, где требуется повышенный уровень безопасности. Это, например, медицинские учреждения, общественные здания, производственные объекты с высоким уровнем пожароопасности.
Силиконовая резина
Силиконовая резина отличается высокой термостойкостью и устойчивостью к химическим воздействиям. Она часто применяется в кабелях, используемых в экстремальных условиях, таких как высокие температуры или агрессивные среды. Еще одно важное свойства кабелей с изоляцией из силиконовой резины – высокая влагостойкость, что позволяет применять их в судостроении, а также на территориях с высокой влажностью. Также резина обладает отличной гибкостью, что позволяет придавать ей абсолютно любые формы.
Основной минус такой изоляции - ее высокая стоимость и относительная недолговечность, силиконовая резина со временем затвердевает и теряет свои свойства.
Этиленпропиленовая резина (ЭПР)
Этиленпропиленовая резина наряду с ПВХ является одним из наиболее популярных материалов для изоляции силовых кабелей. ЭПР представляет собой синтетический каучук, который обладает высокой стойкостью к воздействию воды и химических веществ. ЭПР также обладает высокой эластичностью, что делает его идеальным для использования в кабелях, требующих гибкости и устойчивости к деформациям.
Важным преимуществом подобного кабеля является его широкий рабочий температурный диапазон. Кабели с изоляцией ЭПР можно использовать при температуре от – 60 до +90. Благодаря своим свойствам кабели с изоляцией из этиленпропиленовой резины широко применяются в экстремальных условиях, например, при подземных работах в туннелях, также эксплуатируются в нефтегазовой, горнодобывающей, химической отраслях, а также на атомных станциях.
Особенности выполнения изоляции кабеля
Вне зависимости от того, какой материал изоляции был выбран, надежность и стабильность работы кабеля зависит от того, правильно ли была наложена изоляция.
Перед началом изоляции кабеля необходимо тщательно очистить и обезжирить поверхность, чтобы обеспечить лучшее сцепление изоляции с проводником. Процесс наложения изоляции может включать экструзию, обмотку или нанесение жидкого изоляционного материала - в зависимости от материала и требований к кабелю, могут использоваться различные методы. Игнорирование или некачественное выполнение данного этапа может привести к отслоению изоляции и, как следствие, повреждению кабеля и даже возгоранию.
После наложения изоляции необходимо провести контроль качества. Контроль качества включает в себя проверку на наличие дефектов, таких как трещины или пузыри, а также измерение толщины изоляции. После проверки качества кабель маркируется и упаковывается для дальнейшей транспортировки и хранения. Маркировка включает информацию о типе изоляции, диаметре кабеля и других важных характеристиках и является одним из обязательных требований к качественной кабельной продукции.
Выбор материала изоляции кабелей зависит от конкретных требований и условий эксплуатации. ПВХ и полиэтилен обеспечивают высокую надежность и долговечность, они экономичны и универсальны, эластомеры же могут быть использованы во влажной среде и при экстремальных условиях эксплуатации. Понимание характеристик и преимуществ каждого материала позволяет сделать правильный выбор для обеспечения безопасности и эффективности электрических систем.
