В проектной документации на жилой комплекс, больницу или промышленный цех обозначение ВБШВНГ-А LS встречается регулярно. Маркировка на первый взгляд громоздкая, но каждый символ кодирует конкретный конструктивный или эксплуатационный параметр. Самая распространённая ошибка при работе с этим кабелем — неверная трактовка буквы «А».
Расшифровка кабеля ВБШВНГ-А LS — буква за буквой

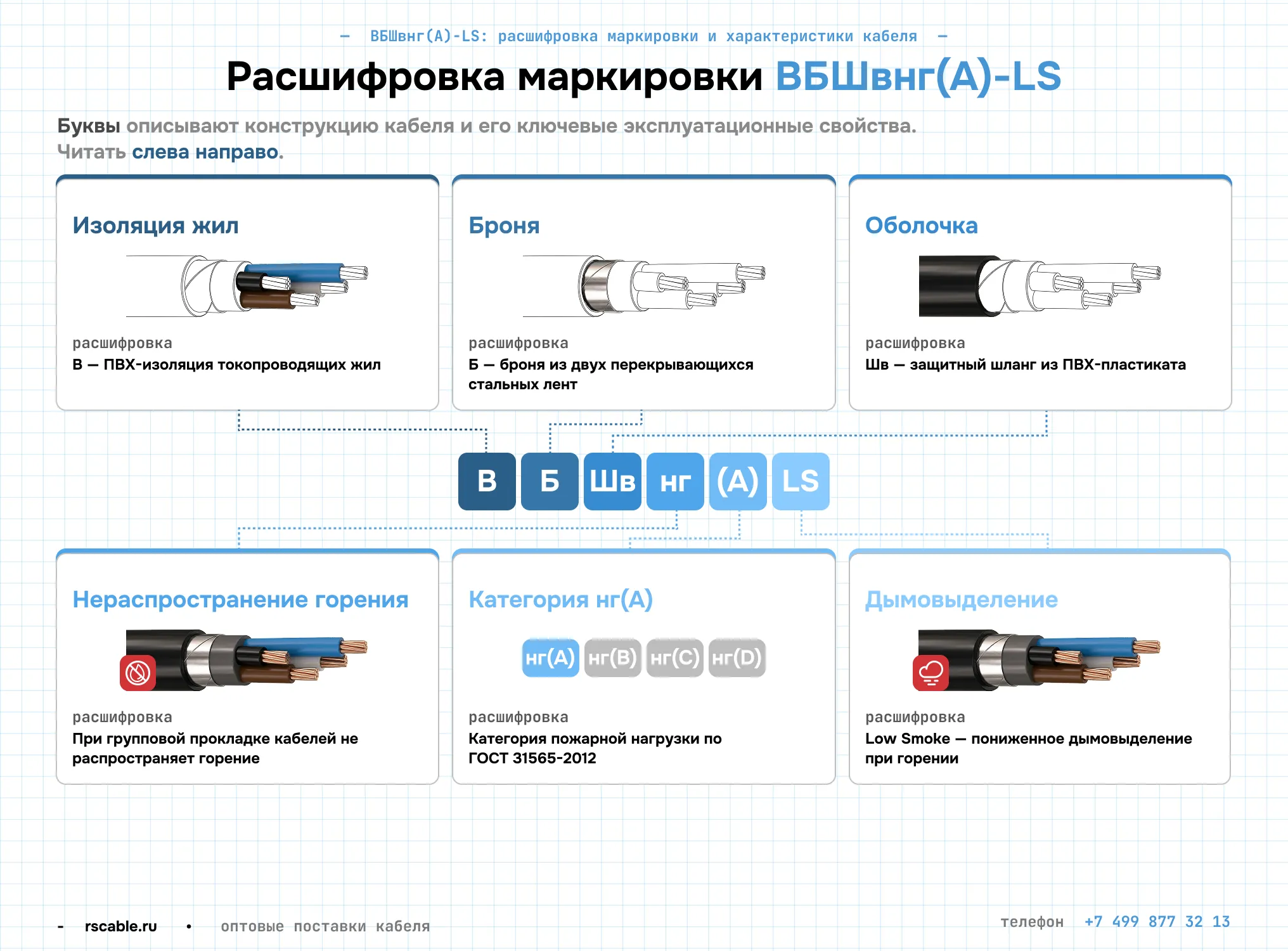

Расшифровка маркировки ВБШВНГ-А LS читается слева направо: каждый символ или группа символов описывает отдельный слой конструкции или ключевое эксплуатационное свойство.
«В» — ПВХ-изоляция токопроводящих жил
Первая буква «В» означает изоляцию жил из поливинилхлоридного (ПВХ) пластиката. Поливинилхлорид обеспечивает высокую диэлектрическую прочность, гибкость и влагостойкость. Длительно допустимая температура нагрева жил при эксплуатации составляет до +70 °C (в соответствии с ГОСТ 31996-2012).
«Б» — броня из стальных лент
«Б» — броня из двух перекрывающихся стальных лент, защищающих кабель от сжимающих нагрузок. Именно этот слой делает бронированный кабель пригодным для прокладки кабеля в земле без дополнительных защитных труб.
ВАЖНО! «Б» и «К» в маркировке — разные типы брони. Ленточная («Б») защищает от сжатия и подходит для прокладки в грунте. Проволочная («К») выдерживает растягивающие нагрузки — например, при вертикальной прокладке в шахтах. Путать их нельзя.
«Шв» — защитный шланг из ПВХ-пластиката
Буквосочетание «Шв» означает защитный покров в виде выпрессованного шланга из ПВХ-пластиката. Буква «Ш» указывает на шланг, а строчная «в» — на то, что он виниловый. Этот наружный слой вместе с внутренней подброневой оболочкой надежно защищает стальные ленты от влаги и коррозии.
«НГ» и «А» — категория пожарной безопасности НГ-А
«НГ» — обозначение того, что кабель при групповой прокладке кабелей не распространяет горение. Буква «А» после «НГ» — категория пожарной нагрузки по ГОСТ 31565-2012.
ВАЖНО! «А» в начале маркировки (АВБШВНГ) — алюминиевые жилы. «А» после «НГ» (ВБШВНГ-А) — категория НГ-А, наивысшая по допустимому объёму горючего материала на трассе. ВБШВНГ-А LS — кабель с медными жилами.

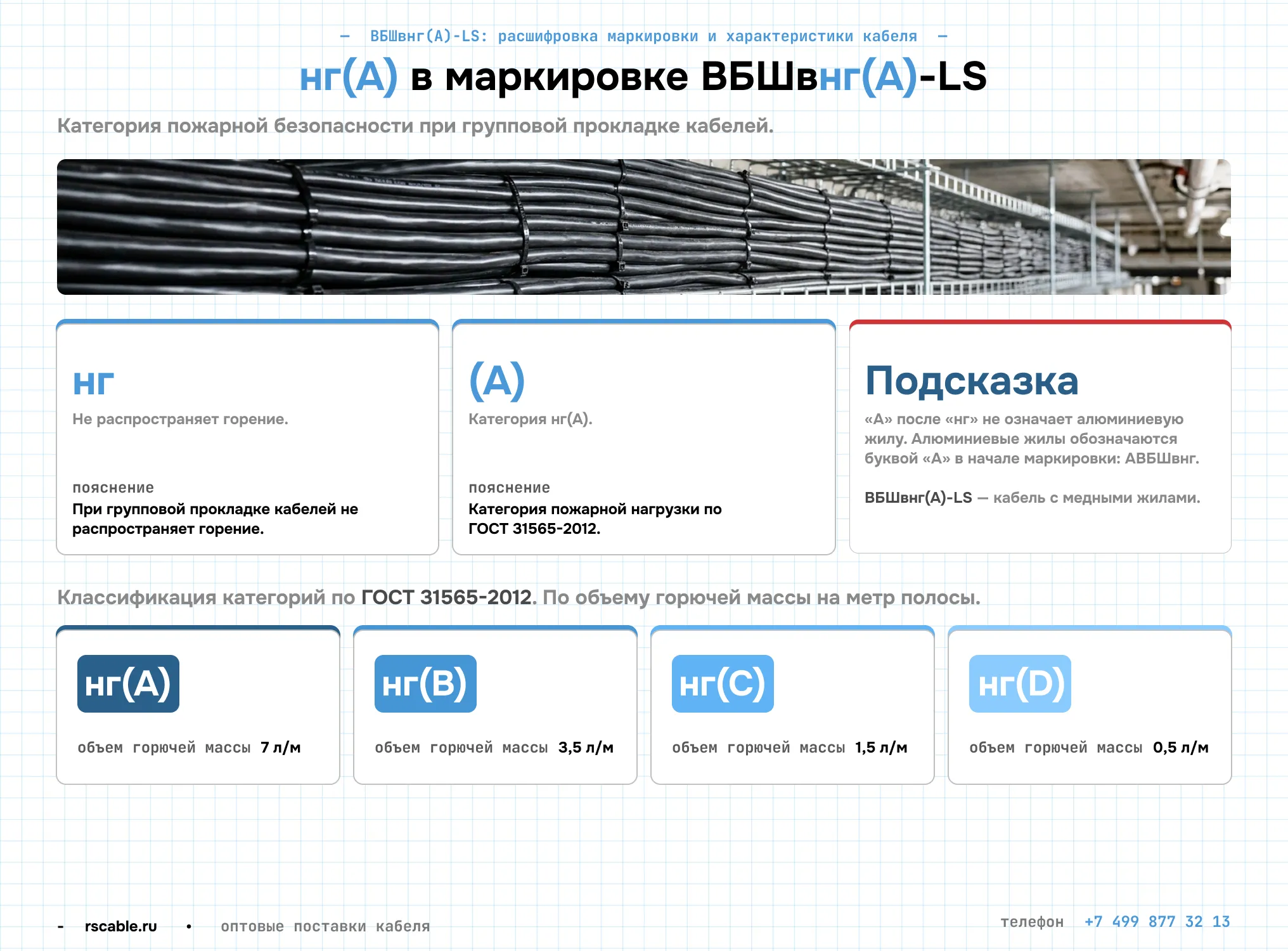

Классификация категорий по ГОСТ 31565-2012 (по объему горючей массы на метр полосы):
- НГ-А — объем горючей массы 7 л/м;
- НГ-Б — объем горючей массы 3,5 л/м;
- НГ-В — объем горючей массы 1,5 л/м;
- НГ-Г — объем горючей массы 0,5 л/м.
«LS» — пониженное дымовыделение
LS (Low Smoke) — при горении кабель выделяет значительно меньше дыма, чем обычный ПВХ. Требование регламентирует ГОСТ IEC 61034. В замкнутых помещениях дым опасен быстрее огня: снижение дымовыделения при горении даёт людям дополнительное время на эвакуацию.
Индекс LS указывает на пониженное дымовыделение (на основе ПВХ), а индекс HF (Halogen Free) означает полное отсутствие галогенов (на основе полиолефинов). Комбинированной маркировки «LS-HF» в ГОСТ 31565-2012 не существует.
Технические характеристики ВБШВНГ-А LS
Кабель выпускают по ГОСТ 31996-2012 с медными многопроволочными жилами. Количество жил — 1–5, сечения — 1,5–240 мм², номинальное напряжение — 0,66 кВ или 1 кВ.
| Параметр | Значение |
|---|---|
| Количество жил | 1–5 |
| Сечение жилы | 1,5–240 мм² |
| Номинальное напряжение | 0,66 / 1 кВ |
| Температурный диапазон эксплуатации | –50…+50 °C |
| Длительно допустимый нагрев жилы | +70 °C |
| Предельный нагрев жилы при КЗ | +160 °C |
| Прокладка без предварительного подогрева | не ниже –15 °C |
| Минимальный радиус изгиба (для многожильных) | 7,5 наружных диаметров |
Условия прокладки кабеля — прямо в грунте (без растягивающих нагрузок), в кабельных лотках, трубах, на открытом воздухе. Для подземной прокладки без защитной трубы наличие брони «Б» — обязательное конструктивное условие.

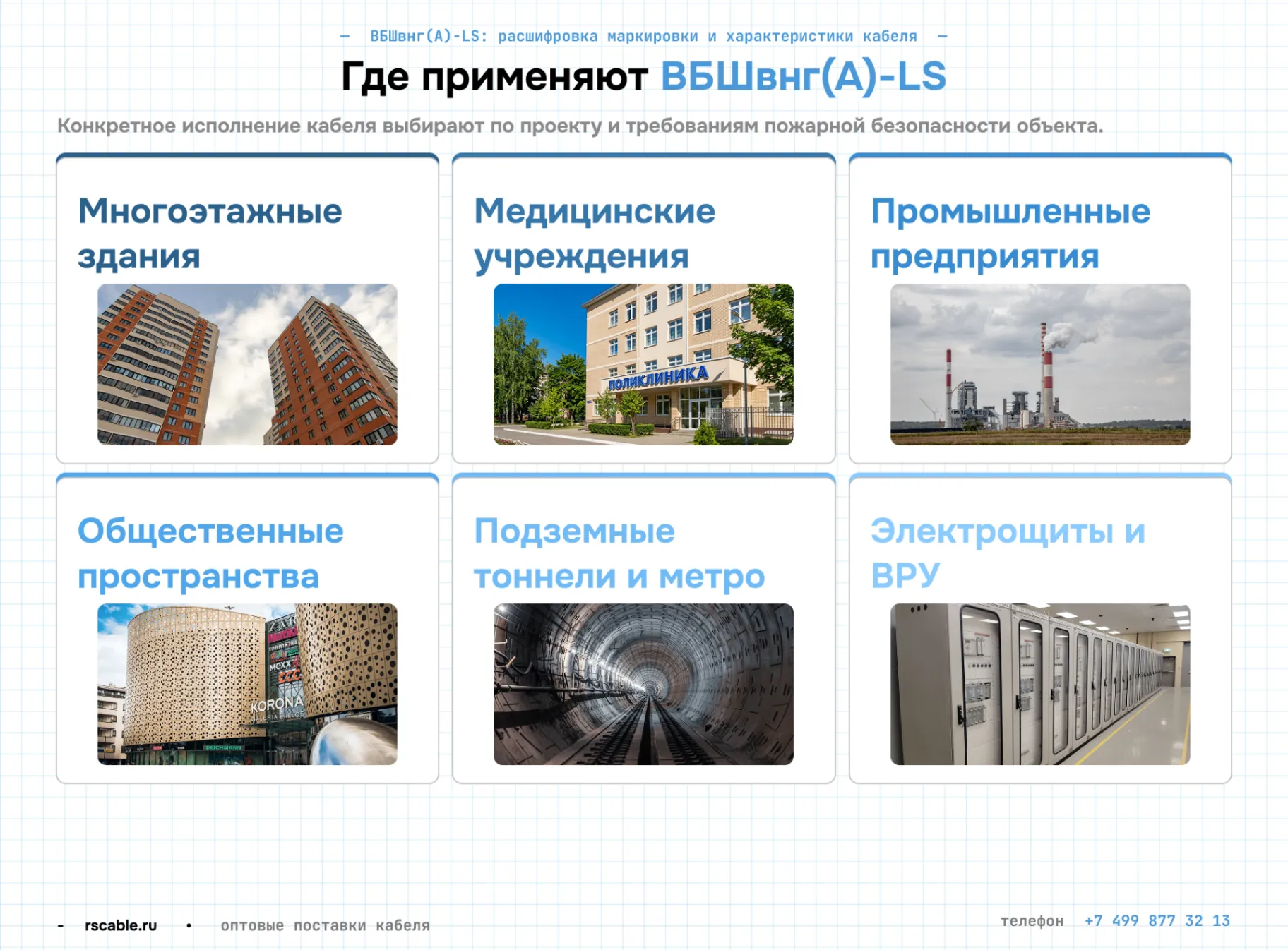

Где применяют ВБШВНГ-А LS
Сочетание брони, категории НГ-А и пожарной безопасности LS определяет широкий спектр объектов:
- многоэтажные жилые дома и апартаментные комплексы;
- больницы, клиники, медицинские учреждения;
- промышленные предприятия с интенсивной групповой прокладкой кабельных трасс;
- торговые центры и общественные пространства;
- подземные тоннели, переходы, станции метро;
- распределительные щиты и вводно-распределительные устройства.
После обновления СП 6.13130.2021 требования к применению кабелей ВБШВНГ-А LS в строительстве существенно расширились. На многих объектах пожаробезопасная кабельная продукция с характеристиками НГ-А и LS — нормативное требование.
Сравнение ВБШВНГ-А LS с аналогами
| Параметр | ВБШВНГ-А LS | ВВГнг-А LS | ВБШв |
|---|---|---|---|
| Броня | Стальные ленты | Нет | Стальные ленты |
| Категория НГ | НГ-А | НГ-А | Нет |
| Обозначение LS | Да | Да | Нет |
| Прокладка в земле | Да | Нет | Да |
| Групповая прокладка в зданиях с НГ-требованием | Да | Да | Не допускается |
ВВГнг-А LS — тот же уровень пожарной безопасности кабеля, но без брони. Подходит для защищённой внутренней прокладки в трубах и коробах, где механические нагрузки минимальны. Цена ниже, чем у бронированного варианта.
ВБШв — бронированный кабель с механической защитой, но без индексов пожарной безопасности (нг и LS). На объектах с нормативными требованиями к пожарной безопасности замена им кабеля ВБШвнг(А)-LS является грубым нарушением проектной документации.
Нормативная база и советы при выборе
Производство кабеля ВБШВНГ регламентируют четыре ключевых стандарта:
- ГОСТ 31996-2012 — конструкция и параметры силовых кабелей с ПВХ-изоляцией;
- ГОСТ 31565-2012 — классификация кабелей по пожарной безопасности;
- ГОСТ IEC 60332-3 — испытания на нераспространение горения при групповой прокладке;
- ГОСТ IEC 61034 — испытания на дымовыделение при горении.
При закупке ВБШВНГ-А LS запрашивайте у поставщика следующие документы:
- Сертификат соответствия;
- Протокол испытаний по ГОСТ IEC 60332-3;
- Протокол испытаний по ГОСТ IEC 61034;
- Технический паспорт с полными характеристиками;
- Декларация о соответствии.
ВАЖНО! Убедитесь, что в полном обозначении кабеля присутствуют «НГ-А» и «LS». Кабель без этих индексов относится к другому классу пожарной безопасности. Алюминиевый вариант начинается с «А» — АВБШВНГ-А LS.
РОСКАБ: поставка ВБШВНГ-А LS
На складах РОСКАБ представлен кабель ВБШВНГ-А LS в широком диапазоне сечений и конфигураций жил. Поставки — напрямую с российских заводов, без посреднических наценок. К каждой партии прилагается полный комплект документов: сертификат соответствия, протоколы испытаний по ГОСТ IEC 60332-3 и ГОСТ IEC 61034, технический паспорт. Складская сеть по всей стране обеспечивает оперативную отгрузку в любой регион. Для расчёта стоимости и подбора нужного типоразмера свяжитесь с менеджером или оставьте заявку на сайте.
Часто задаваемые вопросы
Что за кабель ВБШвнг(А)-LS?
ВБШВНГ-А LS — бронированный кабель с медными жилами, ПВХ-изоляцией и шланговой оболочкой. Соответствует категории пожарной безопасности НГ-А по ГОСТ 31565-2012, обладает пониженным дымовыделением (LS). Предназначен для силовых цепей напряжением до 1 кВ.
Что означает каждая буква в маркировке ВБШВНГ-А LS?
В — ПВХ-изоляция жил; Б — броня из двух стальных лент; Шв — защитный шланг из ПВХ-пластиката; нг — не распространяет горение при групповой прокладке; (А) — категория пожарной безопасности по объему горючей массы; LS — пониженное дымо- и газовыделение (Low Smoke).
Какими характеристиками пожарной безопасности обладает кабель ВБШВНГ-А LS?
Кабель соответствует категории НГ-А — наивысшей по допустимой пожарной нагрузке при групповой прокладке (более 7 л/м). Обозначение LS подтверждает пониженное дымовыделение по ГОСТ IEC 61034, что улучшает видимость при эвакуации.
В каких условиях применяют ВБШВНГ-А LS?
Кабель прокладывают прямо в грунте, в кабельных лотках, трубах и на открытом воздухе. Область применения — промышленные предприятия, многоэтажные здания, больницы, торговые центры, тоннели и метро.
Чем ВБШВНГ-А LS отличается от ВВГнг-А LS?
Оба кабеля соответствуют категории НГ-А и несут обозначение LS. Принципиальное отличие — наличие стальной брони у ВБШВНГ-А LS. Это открывает возможность прямой прокладки в земле без защитной трубы. У ВВГнг-А LS брони нет.
