Виды кабелей и проводов
Кабели — основа современных силовых, телекоммуникационных, сигнальных сетей. Без них не обойтись при подключении электрооборудования, радиопередатчиков, антенн. От правильности выбора кабельной продукции зависят безопасность и стабильность работы силовой магистрали или линии связи.
Путаница в терминах «кабель», «провод» и «шнур» приводит к ошибкам при закупке материалов, а незнание маркировки — к покупке неподходящей продукции. Избежать подобных ошибок поможет четкое понимание типов продукции и правил их маркировки

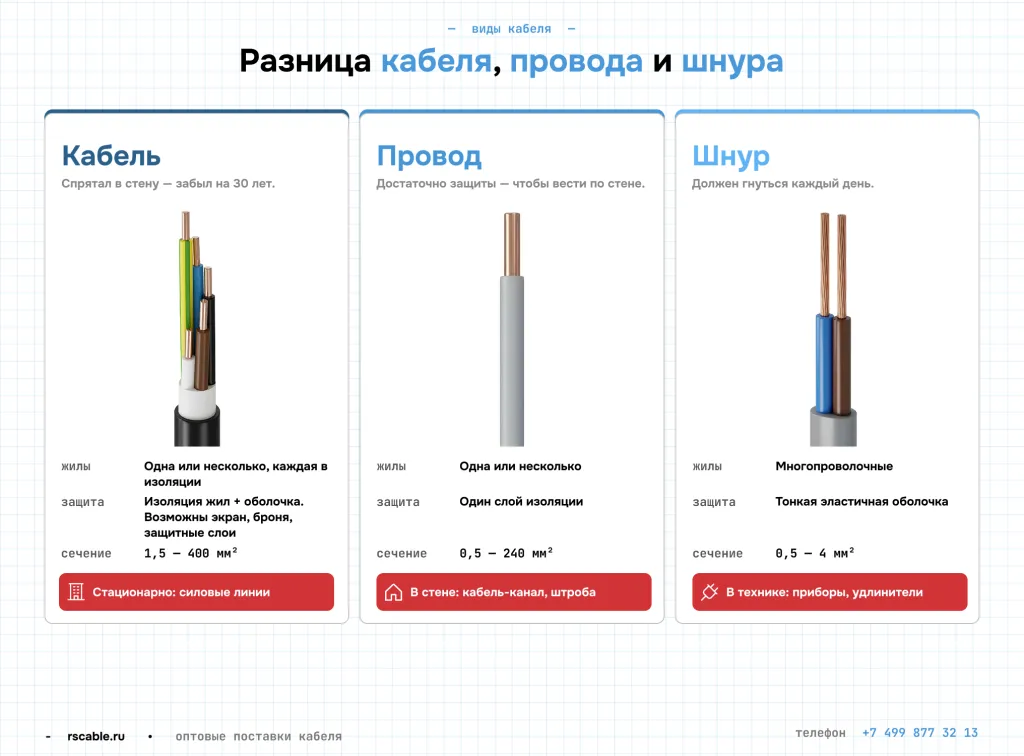

Разница кабеля, провода, шнура
Каждый термин требует подробного рассмотрения:
- Кабель — изделие из одной или нескольких изолированных жил в общей защитной оболочке. ГОСТ 15845-80 говорит, что именно защитная оболочка определяет отличие от провода. Изоляция повышает надежность изделия, защищает проводники от влаги, механических и атмосферных нагрузок.
- Устройство провода проще — одна или несколько жил в изоляции либо без таковой. Их назначение — внутренний монтаж. Конструктивная простота снижает вес и цену, но снижает надежность. При прокладке требуется гофра, труба, кабель-канал или другая защитная система.
- Шнур — гибкий провод. Его основа — жилы малого сечения, не больше полутора квадратных миллиметров. Типичное применение — подключение бытовой техники невысокой мощности, удлинителей, настенных или настольных светильников.
ГОСТ чётко регламентирует определения и требования к каждому типу изделий, поэтому при покупке стоит сверяться с названием в нормативных документах. Это исключает несоответствие проектным требованиям, проблемы с безопасностью и надежностью сети.
Таблица 1. Кабель, провод, шнур — ключевые отличия
| Параметр | Кабель | Провод | Шнур |
|---|---|---|---|
| Конструкция | Изолированные жилы + общая защитная оболочка | Жилы с изоляцией, без общей оболочки | Гибкие многопроволочные жилы малого сечения |
| Максимальное сечение жил | Широкий диапазон | Широкий диапазон | До 1,5 мм² |
| Степень защиты | Высокая — оболочка защищает от влаги и механических нагрузок | Базовая — только изоляция жил | Базовая — только изоляция |
| Гибкость | Ограниченная | Средняя | Высокая |
| Типичное применение | Стационарная прокладка: грунт, стены, кабель-каналы | Внутренний монтаж в гофре, трубе, кабель-канале | Подключение бытовой техники, удлинители, светильники |
Принципы классификации кабелей и проводов
Классификация кабелей строится на нескольких ключевых критериях:
- Материал проводника: медь или алюминий.
- Тип изоляции: ПВХ, резина, полиэтилен, фторопласт.
- Назначение: силовой кабель для передачи электроэнергии или информационный кабель — для данных, сигнальных, управляющих импульсов.
Классификация проводов и кабелей также учитывает условия эксплуатации: температурный диапазон, влажность, наличие агрессивных веществ. Отдельный параметр — рабочее напряжение. В быту востребованы низковольтные модели, не более киловольта, на производстве — высоковольтные, выдерживающие огромные нагрузки, позволяющие подключить мощное оборудование.
Систематизация упрощает подбор подходящего решения. Сначала нужно определить спецификацию, затем — материалы, чтобы добиться соответствия эксплуатационным нагрузкам.
По материалу проводника
Медные жилы обладают высокой электропроводностью и минимальным сопротивлением, что повышает общую эффективность, КПД линии, препятствует потерям энергии. Медь пластична, проста в пайке, не теряет структурной целостности при частых изгибающих нагрузках. Это положительно сказывается на надежности и долговечности сети.
Алюминиевые жилы не обладают такими свойствами: их электропроводность составляет около 37 МСм/м против 57 МСм/м у меди — примерно на треть ниже. Контакт с воздухом провоцирует окисление алюминия, на его поверхности формируется пленка, дополнительно повышающая сопротивление.
Впрочем, у металла есть и достоинства — низкая стоимость и малый вес. Он оптимален при ограниченности бюджета, воздушном монтаже, когда требуется минимизировать нагрузку на опоры и кронштейны. Современные стандарты, однако, рекомендуют медь. Именно такие кабели монтируются в большинстве новостроек. Металл гарантирует надёжность, безаварийность квартирной электросети, возможность подключения мощных потребителей. Гибкость упрощает монтаж.
Таблица 2. Сравнение медных и алюминиевых жил
| Параметр | Медь | Алюминий |
|---|---|---|
| Электропроводность | ~57 МСм/м | ~37 МСм/м |
| Масса (при равном сечении) | Выше | Примерно втрое легче |
| Склонность к окислению | Низкая | Высокая — оксидная плёнка дополнительно повышает сопротивление |
| Гибкость и монтаж | Высокая, легко паяется, удобна в разделке | Ниже, требует специальных зажимов и переходников |
| Стоимость | Выше | Ниже |
| Рекомендуется для | Жилые, коммерческие объекты, новостройки | Воздушные линии, бюджетные проекты с большим пролётом |
По типу изоляции
Основные задачи изоляции — защита от внешних нагрузок, пробоев напряжения и утечек тока. Материал определяет, в каких условиях можно эксплуатировать кабель:
- ПВХ — самый распространённый диэлектрик. Он недорогой, устойчив к влаге и кислотам, работает при температурах от −40 до +70 °C. ПВХ рекомендован для внутреннего монтажа: при длительном воздействии ультрафиолета без дополнительной защиты оболочка быстрее теряет пластичность и разрушается.
- Резина — отличается гибкостью и термостойкостью. Такая оболочка хороша для кабелей, подверженных нагрузкам на изгиб. Пластичность исключает разрушение.
- Сшитый полиэтилен — оптимален для уличной прокладки. Он не боится ультрафиолета, уверенно выдерживает атмосферные нагрузки и даже контакт с агрессивными химическими веществами, кислотными и щелочными средами.
Раньше встречались кабели в оболочке из бумаги, пропитанной маслом, обеспечивающим гидрофобность, но сейчас таковые не используются. Материал недолговечен, не обладает должной механической прочностью, не соответствует требованиям пожарной безопасности.

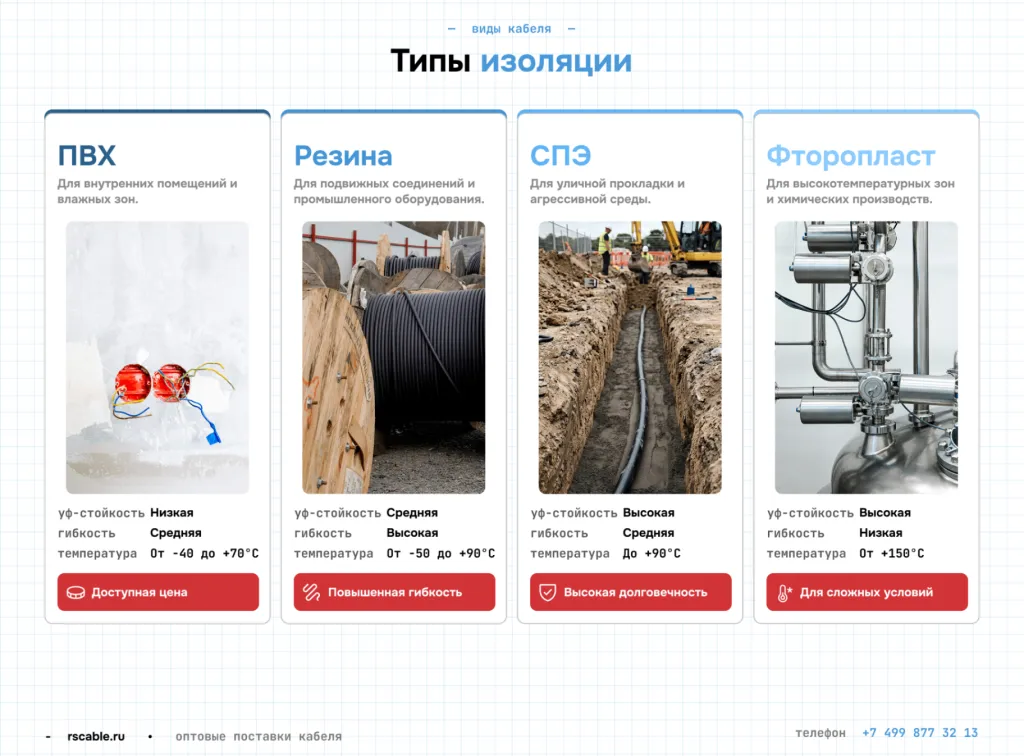

Таблица 3. Типы изоляции: свойства и условия применения
| Материал | Рабочая температура | УФ-стойкость | Гибкость | Где применять |
|---|---|---|---|---|
| ПВХ | −40...+70 °C | Низкая | Средняя | Внутренние помещения, влажные зоны |
| Резина | −50...+90 °C | Средняя | Высокая | Подвижные соединения, промышленное оборудование |
| Сшитый полиэтилен (СПЭ) | До +90 °C | Высокая | Средняя | Уличная прокладка, агрессивные среды, кислоты, щёлочи |
| Фторопласт | +150 °C и выше | Высокая | Ниже | Высокотемпературные зоны, химические производства |
Основные категории кабелей и их применение
По назначению выделяют следующие типы кабелей:
- Силовые кабели — используются для передачи электроэнергии, энергоснабжения бытовых устройств и производственных установок.
- Информационные кабели — предназначены для передачи сигналов. Например, именно они применяются в кабельном телевидении, системах внутренней связи.
- Специализированные кабели — работают там, где характеристики стандартных недостаточны: в шахтах, на судах, в системах пожарной сигнализации.
Применение кабелей каждой категории строго определено, они не являются взаимозаменяемыми, ошибка приведет к ненадежности или неработоспособности сети. Виды кабелей внутри каждой категории отличаются конструкцией, материалами, допустимыми режимами работы, нагрузками.

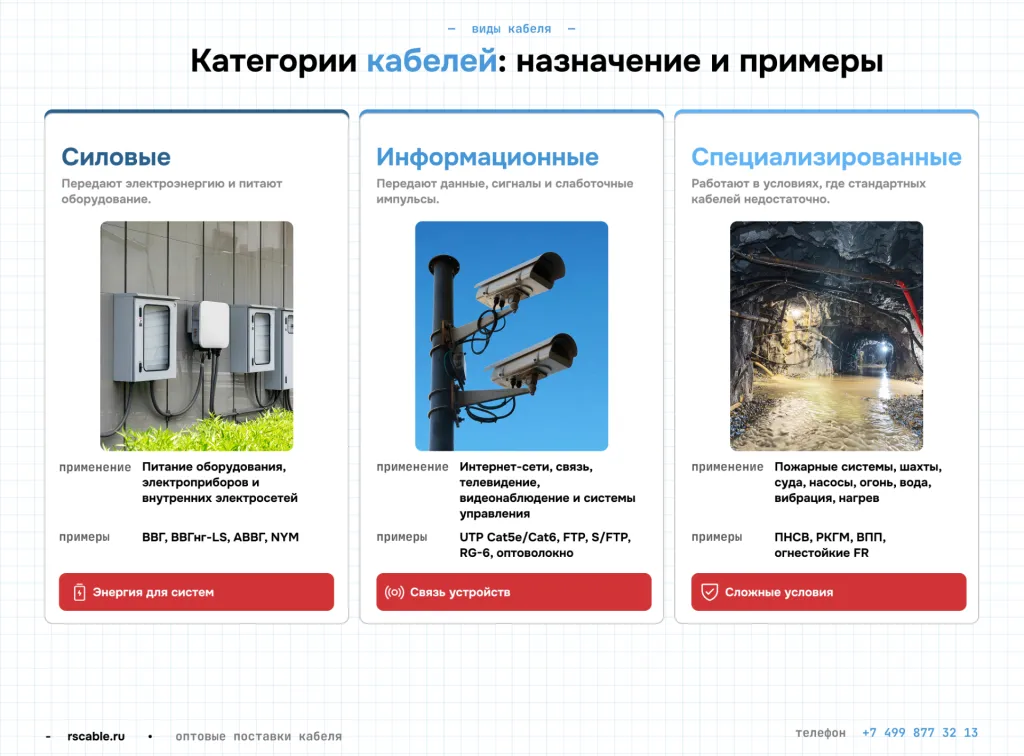

Таблица 4. Категории кабелей: назначение и примеры марок
| Категория | Назначение | Примеры марок |
|---|---|---|
| Силовые | Передача электроэнергии, питание оборудования (до 1 кВ и выше) | ВВГ, ВВГнг-LS, АВВГ, NYM |
| Информационные | Передача данных и сигналов в слаботочных сетях | UTP Cat5e/Cat6, FTP, S/FTP, коаксиальный RG-6, оптоволокно |
| Специализированные | Экстремальные условия: огонь, химия, вибрация, вода | ПНСВ, РКГМ, ВПП, огнестойкие марки (FR) |
Силовые кабели: передача электроэнергии
Силовые кабели обеспечивают передачу энергии от трансформаторных подстанций до конечных потребителей, используются для подключения электроприборов, станков.
Кабель ВВГ — стандарт для внутренних сетей в жилых, производственных, коммерческих зданий. Медные жилы, ПВХ-изоляция и ПВХ-оболочка. Рабочее напряжение до 1 кВ. Подходит для сухих и влажных помещений.
Разновидности ВВГ:
- ВВГнг — кабель, не распространяющий горение при определённых условиях прокладки, что отвечает жёстким требованиям пожарной безопасности. Подвид — LS. Его особенность — сниженное дымо- и газовыделение при термической нагрузке. Кабель предназначен для эвакуационных путей, лестниц и коридоров на объектах с высокой посещаемостью: меньше дыма и токсичных продуктов горения облегчает эвакуацию и снижает риск отравления.
- ВВГп — плоский, для монтажа в оштукатуренных стенах.
- ВВГз — модифицированный, с внутренним наполнителем, повышающим стойкость к влажной среде и атмосферным воздействиям.
Кабель АВВГ — аналог ВВГ с алюминиевыми жилами. Этот металл дешевле меди, но имеет более высокое электрическое сопротивление по сравнению с ней, склонен к окислению и несколько сложнее в монтаже. Необходимо использовать специальные переходники и зажимы.
NYM — стандарт, которого придерживаются европейские производители. В целом, его можно назвать родственным ВВГ. Проводники изготовлены из меди, что обеспечивает долговечность, эффективность передачи мощности.
Информационные кабели: передача данных
Кабели для передачи информации переносят слаботочные сигналы, электрические импульсы для работы операторских пультов, передатчиков, индикаторов, счетчиков. Основные представители этой группы — витая пара и коаксиальный кабель.
Витая пара состоит из нескольких пар плотно скрученных медных проводников. Структура сводит к минимуму воздействие ЭМ-помех. Такие модели обозначены как UTP, предназначены для квартир и коттеджей. На объектах с выраженным электромагнитным излучением, например в офисах или цехах требуются экранированные версии:
- FTP — общий экран из фольги вокруг всех пар.
- STP — индивидуальный экран на каждой паре.
- S/FTP — двойная защита: экран на парах плюс общая оплётка.
Категории витой пары определяют пропускную способность. Cat5e поддерживает гигабитные сети, Cat6 — до 10 Гбит/с на коротких расстояниях, Cat6a и Cat7 — для высокоскоростных соединений в дата-центрах. При подключении к сетевым картам, модемам, роутерам, передатчикам и другому коммуникационному оборудованию используется разъем RJ-45.
Коаксиальные кабели имеют центральный проводник, окружённый диэлектриком и металлической оплёткой. Такая структура защищает передаваемый импульс от внешних наводок, ЭМ-излучения. Востребованы в системах кабельного телевидения, видеонаблюдения, радиовещания, при подключении антенн.
Оптоволокно передаёт информацию в виде световых импульсов. Пропускная способность в разы выше, чем у витой пары, дальность — сотни километров. Именно оптоволоконные кабели используются как магистральные, соединяющие города, страны и материки. Сигнал невосприимчив к ЭМ-излучению. Основная сложность — монтаж. Наиболее надежными считаются сварные соединения, формирование которых требует дорогого оборудования и высококвалифицированного персонала.
Специализированные кабели: решения для особых условий
Специализированные кабели проектируют под экстремальные условия, которые не выдержат стандартные аналоги. Примеры следующие:
- Огнестойкие кабели выдерживают прямое воздействие пламени до 3 часов за счет прослойки из слюды. Их прокладывают в системах пожарной сигнализации, аварийного освещения, дымоудаления.
- Нагревательные кабели преобразуют электрическую энергию в тепло. ПНСВ применяют для прогрева бетона при зимнем строительстве. Резистивные и саморегулирующиеся кабели для тёплого пола — эффективная и технологичная альтернатива классическим отопительным приборам, радиаторам, батареям.
- Судовые кабели работают в условиях интенсивных механических нагрузок, высокой влажности и воздействия морской воды. Оболочка усилена, выдерживает продолжительный контакт с нефтепродуктами.
- Шахтные кабели прочны, могут использоваться на объектах с высоким риском возгорания и детонации. Гибкость защищает от повреждений, вызванных вибрационными и подобными воздействиями.
- ВПП — для подключения приводов насосов, перекачивающих воду, нефтепродукты и другие жидкости, в том числе — вязкие.
- РКГМ отличается изоляцией, модифицированной кремниевыми добавками, благодаря чему выдерживает нагрев до 180 градусов.
Как разобраться в маркировке кабельной продукции
Маркировка кабелей — это закодированная информация о конструкции и материалах изделия. Обозначения на кабелях регламентирует ГОСТ 18690-2012. Умение читать буквенные коды и цифровые коды гарантирует точность выбора, соответствие изделия правилам безопасности, проектным требованиям.

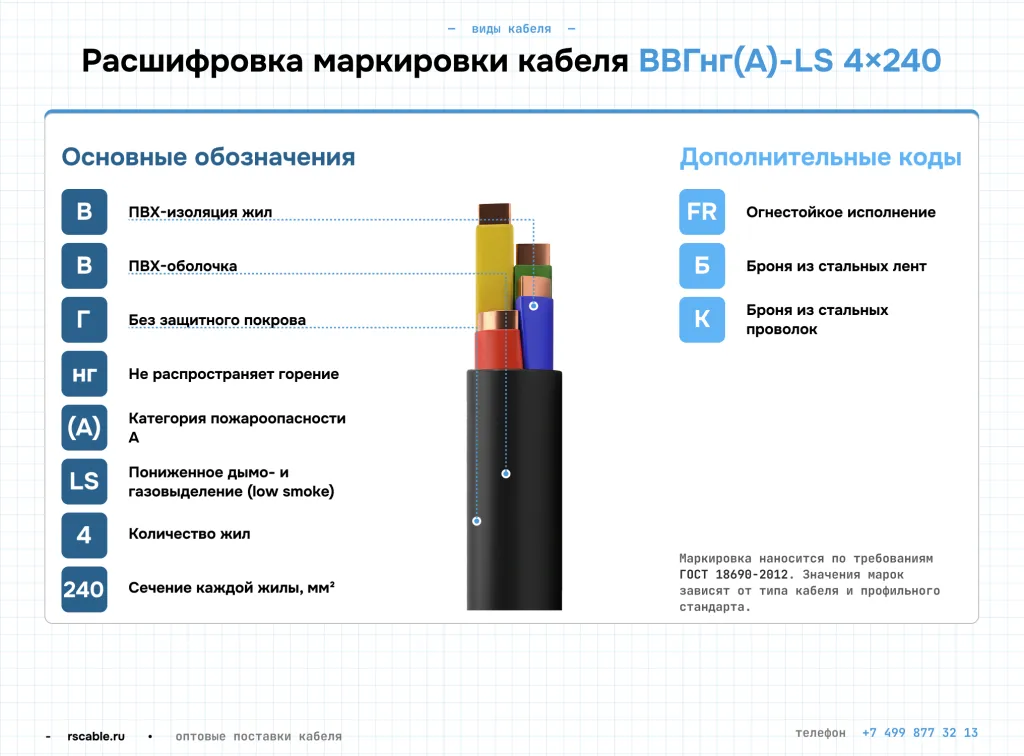

Расшифровка маркировки на примере кабеля ВВГ:
- Первая буква «А» (если есть) — алюминиевая жила. Её отсутствие означает медь.
- «В» — ПВХ-изоляция жил.
- «В» — ПВХ-оболочка.
- «Г» — отсутствие защитного покрова (голый).
Дополнительные аббревиатуры:
- «нг» — не распространяет горение.
- «LS» — низкое выделение дыма.
- «FR» — огнестойкий.
- «Б» — бронированный стальной ленточной оплеткой.
- «К» — бронированный проволочной обмоткой.
После букв — цифры: количество жил, знак «×», сечение в мм². Например, ВВГнг 3×2,5 — медный кабель с тремя жилами сечением 2,5 мм², негорючий, ПВХ-изоляция и оболочка.
Выбор правильного кабеля для вашего проекта
Выбор кабеля начинается с определения задачи. Универсальных решений нет. Для квартирной электропроводки достаточно стандартных кабелей, для подключения мощных потребителей — с большим сечением, в оболочке, выдерживающей температурную нагрузку. Если запланирован монтаж в грунт, обязательно бронирование, укрепление структуры стальной лентой или проволокой.
Алгоритм при подборе кабеля следующий:
- Определение назначения.
- Расчёт нагрузки.
- Оценка эксплуатационных условий.
- Подбор подходящих параметров кабеля.
- Изучение маркировки, контроль сопроводительных документов.
Критерии выбора кабеля: от сечения до условий эксплуатации
Сечение кабеля — главный параметр, от которого зависит максимум по нагрузке. Чем больше передаваемый электрический ток, тем толще должен быть проводник. Недостаток чреват перегревом, оплавлением изоляции и возгоранием, аварийной ситуацией на объекте.
Таблица 5. Выбор сечения медного кабеля по нагрузке
| Сечение, мм² | Макс. ток, А | Типичные потребители |
|---|---|---|
| 1,5 | до 15 | Осветительные приборы, отдельные розетки |
| 2,5 | до 21 | Группы розеток |
| 4 | до 27 | Кондиционеры, электроплиты, духовые шкафы |
| 6 | до 34 | Вводы в квартиру |
Внимание! Приведённые значения — ориентировочные. Точный расчёт зависит от способа прокладки, длины линии и количества одновременно нагруженных жил. Рекомендуется закладывать запас 20–25%.
Характеристики кабеля должны соответствовать температурному режиму эксплуатации. Максимум для поливинилхлорида — 70 градусов. Полиэтилен выдерживает 90-градусную нагрузку, а фторопласт — 150 и выше.
Влажность и механические воздействия определяют требования к оболочке. Для прокладки в грунте нужна броня из стальных лент. Для подвижных соединений — гибкие многопроволочные жилы. Для химической среды — полимерные оболочки, выдерживающие контакт с кислотными и щелочными растворами, нефтепродуктами.
Условия эксплуатации кабеля определяют, сколько он прослужит. Например, при длительном воздействии УФ без защиты ПВХ-изоляция быстрее теряет пластичность и со временем разрушается. Чтобы исключить негативный сценарий, замену линии, связанную с дополнительными расходами, следует использовать аналоги на основе полиэтилена, либо вести монтаж в защитных гофрированных пеналах.
Подбор кабеля под ваш проект
