Маркировка кабеля из сшитого полиэтилена

Маркировка кабеля СПЭ — набор буквенно-цифровых обозначений, по которым инженер, монтажник или закупщик мгновенно определяет конструкцию, материалы и рабочие параметры силового кабеля. Умение быстро читать эти обозначения помогает подобрать кабель точно под задачу, избежать ошибок при комплектации и не переплатить за избыточные характеристики.

Что такое кабель из сшитого полиэтилена и почему он востребован

Обычный полиэтилен — хороший диэлектрик, но при нагреве выше +80 °C он размягчается и теряет форму. Сшитый полиэтилен (СПЭ, международное обозначение — XLPE/PEX) лишён этого недостатка. В ходе термохимической обработки линейные молекулы полимера связывают поперечными связями, и материал приобретает структуру трёхмерной сетки. Благодаря этому СПЭ получает высокую термостойкость, стабильные диэлектрические параметры и долговечность.

По сравнению с кабелем с бумажной изоляцией СПЭ-кабели выигрывают по большинству рабочих параметров.

Таблица 1. Сравнение кабеля СПЭ и кабеля с бумажной изоляцией

Отсутствие маслонаполнения, уменьшенный вес, экологическая безопасность и высокая пропускная способность делают кабель из сшитого полиэтилена базовым решением для современных энергосетей на 6–220 кВ.

Конструкция кабеля из сшитого полиэтилена

Кабель СПЭ состоит из нескольких слоёв:

1. Токопроводящая жила (одно- или многопроволочная) из меди или алюминия.
2. Внутренний полупроводящий слой — выравнивает электрическое поле на границе «проводник — изоляция».
3. Изоляция из сшитого полиэтилена — основной диэлектрический слой.
4. Внешний полупроводящий слой и медный экран (лента или проволоки).
5. Подушка и броня из стальных лент или проволок — при необходимости.
6. Наружная оболочка из полиэтилена или ПВХ.

Каждый из этих элементов отражён в буквенных обозначениях маркировки. Зная структуру кабеля, инженер легко читает его марку и проверяет соответствие проектным требованиям.

Система маркировки кабелей СПЭ: расшифровка буквенно-цифровых обозначений

Система маркировки кабелей с изоляцией из сшитого полиэтилена строго стандартизирована. Буквы обозначают материалы и конструктивные элементы, цифры указывают рабочие параметры. Маркировку читают слева направо. Отечественная система опирается на ГОСТ 31996-2012, международные стандарты используют обозначение XLPE по МЭК (IEC) 60502.

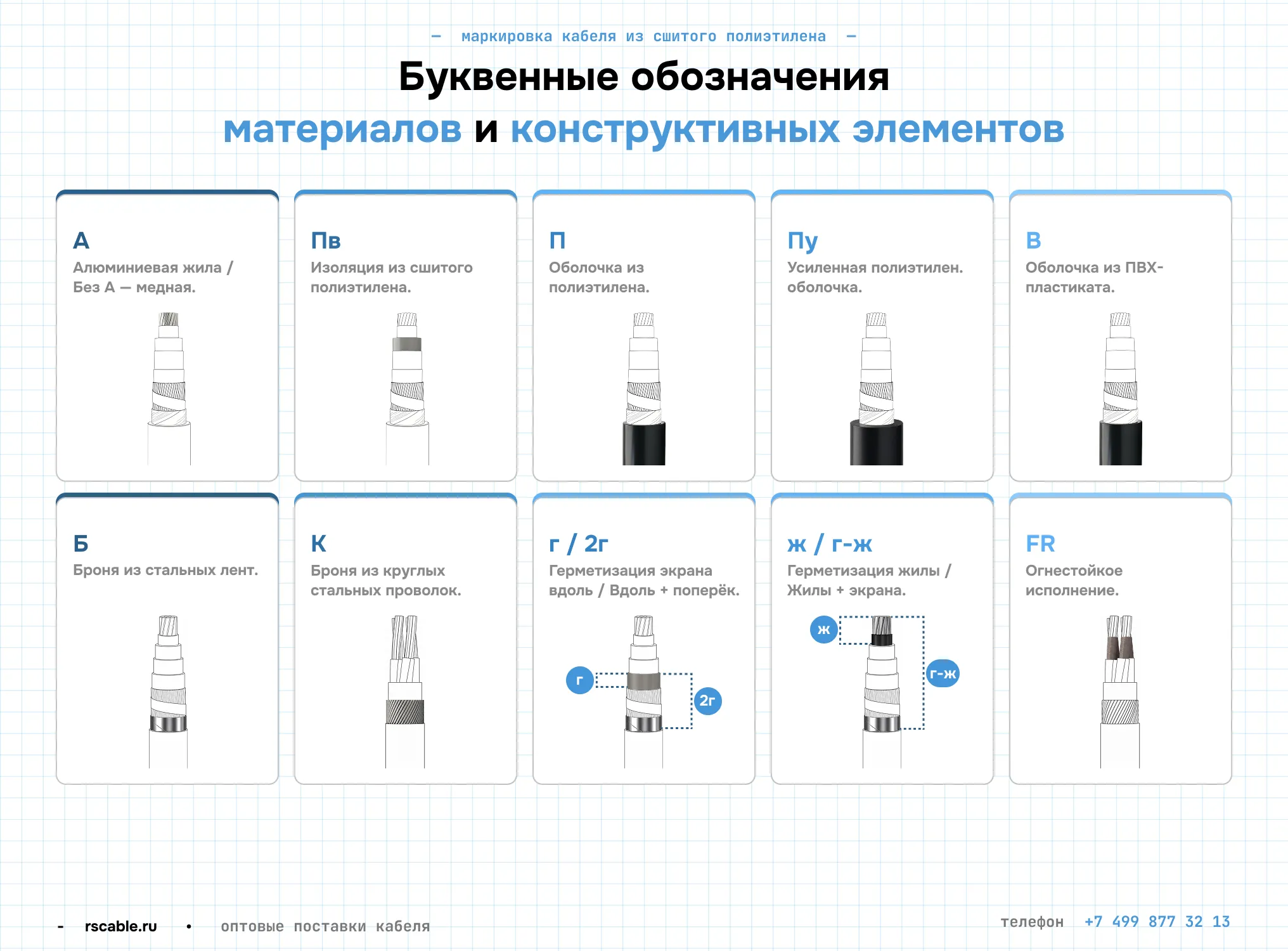

Таблица 2. Обозначение материалов и конструктивных элементов

ВНИМАНИЕ! Буква «А» в начале марки указывает на алюминиевую жилу. Если буквы «А» нет — жила медная. Буквы «Пв» служат главным маркером того, что перед вами кабель из сшитого полиэтилена.

Индексы пожаробезопасности (нг, LS, HF, FR) определяют, подходит ли кабель для объектов с особыми требованиями: больниц, школ, торговых центров, промышленных площадок. Обозначения герметизации («г», «2г», «ж») критически важны при подземной и подводной прокладке. Водоблокирующие ленты и нити разбухают при контакте с водой и не дают влаге распространяться вдоль кабельной линии в случае повреждения наружной оболочки.

Числовые параметры в маркировке: сечение, напряжение, количество жил

Цифровые обозначения идут после буквенной части. Формат записи: количество жил × сечение жилы / сечение экрана — номинальное напряжение в кВ.

Пример: АПвПу2г 1×240/95-10 — одножильный алюминиевый кабель с изоляцией СПЭ, усиленной полиэтиленовой оболочкой, двойной герметизацией, сечением жилы 240 мм², экраном 70 мм², на 10 кВ.

От площади поперечного сечения жилы напрямую зависит допустимая токовая нагрузка. Ошибка в определении сечения при чтении маркировки приводит к недогрузу (лишние затраты) или перегрузу (перегрев и аварийный отказ).

Нормативная база маркировки кабелей из СПЭ

Правила нанесения маркировки регулируют несколько документов:

1. ГОСТ 31996-2012 задаёт требования к силовым кабелям с пластмассовой изоляцией на напряжение 1–35 кВ.
2. ГОСТ Р 55025-2012 распространяется на кабели 6–35 кВ. Для линий 110–220 кВ действуют технические условия производителей.
3. На международном уровне маркировку определяет стандарт МЭК (IEC) 60502. В нём СПЭ-изоляцию обозначают как XLPE.
4. Паспортные данные кабеля — сертификат соответствия, протокол испытаний, паспорт качества — подтверждают точность маркировки и соответствие ГОСТ.

Популярные марки кабелей из сшитого полиэтилена

Марки кабеля из сшитого полиэтилена различаются по конструкции, области применения и классу напряжения:

• АПвП / ПвП — базовые марки для прокладки в земле (траншея) и кабельных сооружениях. Алюминиевая или медная жила, полиэтиленовая оболочка. Напряжение 10–35 кВ.

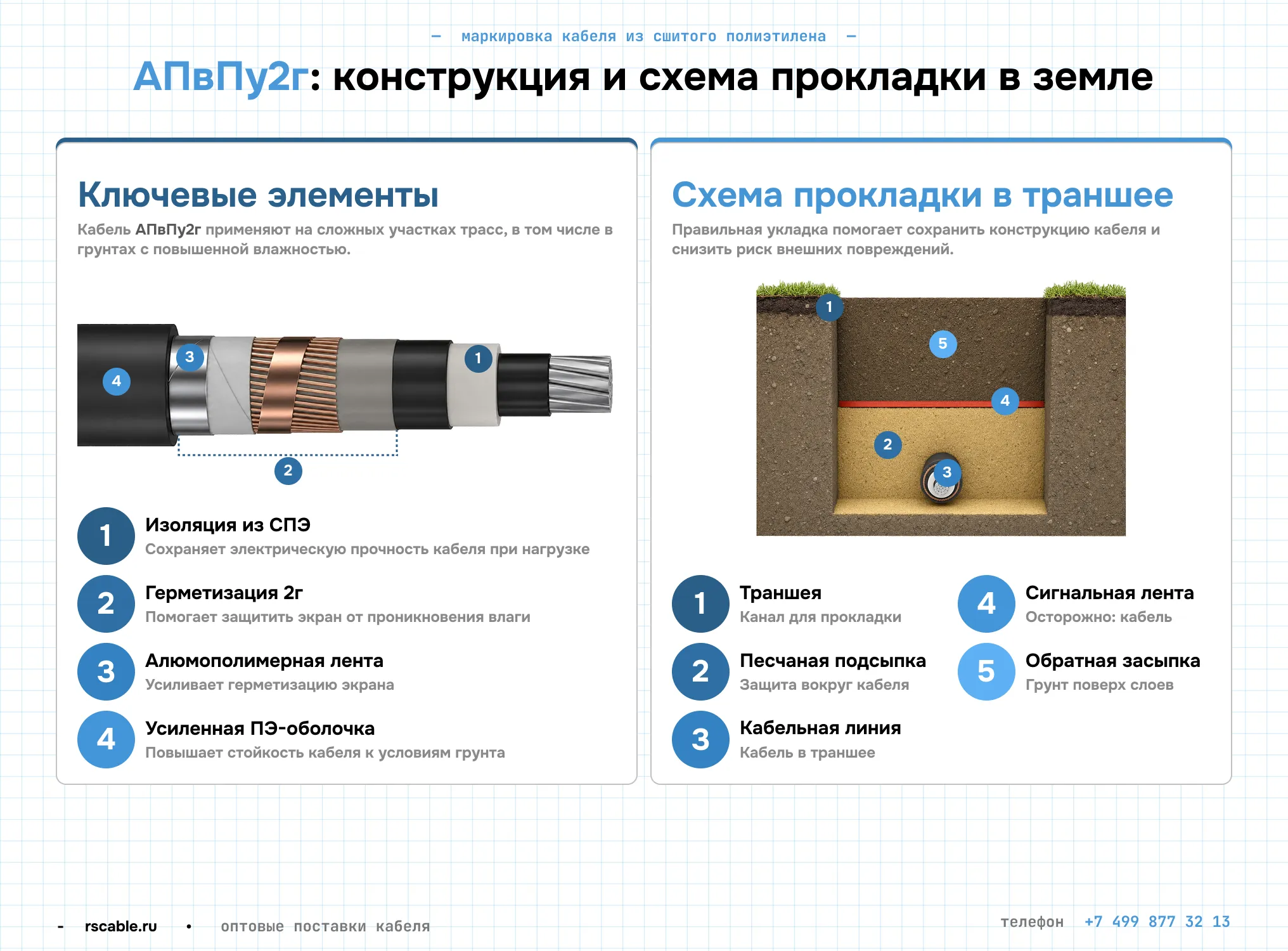

• АПвПу2г / ПвПу2г — усиленная оболочка с двойной герметизацией, для прокладки в земле в сложных грунтовых условиях, на переходах через водные преграды.
• АПвВнг-LS — оболочка из ПВХ пониженной горючести с низким дымовыделением. Для общественных зданий, метрополитена, объектов с жёсткими требованиями к пожаробезопасности.
• АПвБВнг — бронированный кабель для участков с повышенным риском механических повреждений: переходы под дорогами, промышленные площадки.
• ПвВнг(А)-FRLS — огнестойкий медный кабель с барьером из слюдосодержащих лент для линий пожарной автоматики, систем безопасности и аварийного освещения. Сама по себе оболочка здесь из ПВХ пониженной горючести, а работоспособность кабеля при пожаре обеспечивается именно термостойкой обмоткой жил.

Для воздушной прокладки и особых условий (химическая стойкость, термостойкость) подбирают кабели с соответствующими индексами. Нераспространение горения (нг), низкое дымовыделение (LS), безгалогенность (HF) — каждое обозначение адресует конкретную эксплуатационную задачу.

Типичные ошибки при выборе кабеля СПЭ и как их избежать

При чтении маркировки СПЭ-кабелей нередко допускают одни и те же ошибки:

• Путаница между «П» и «Пу». Усиленная оболочка (Пу) нужна для сложных участков кабельных трасс с большим количеством поворотов или при прокладке в каменистых и скальных грунтах, где высок риск повредить линию при протяжке. Обычная (П) для таких условий слишком уязвима. А вот перепады высот для СПЭ-кабелей вообще не страшны — в них нет жидкого масла, которое могло бы стекать.
• Игнорирование индексов пожаробезопасности. На объектах с групповой прокладкой кабелей без маркировки «нг-LS» или «нг-HF» проект не пройдёт согласование.
• Неправильная интерпретация сечения. Число после косой черты обозначает сечение экрана, а не второй жилы. Такая ошибка ведёт к неверному расчёту токовой нагрузки.
• Применение кабеля без герметизации в грунте с высоким уровнем вод. При повреждении оболочки влага проникает вдоль всей трассы и постепенно разрушает изоляцию.
• Выбор избыточных характеристик. Бронированный кабель для кабельных эстакад или кабель на 35 кВ для линии 10 кВ увеличивают бюджет без практической пользы.
