КГВВнг(А)-LS: расшифровка маркировки и спецификация

Кабель КГВВнг(А)-LS — гибкий силовой кабель с медными токопроводящими жилами, двойной ПВХ-изоляцией и повышенными характеристиками пожарной безопасности. Тёмно-серая оболочка, высокая гибкость даже на крупных сечениях — внешне он похож на другие марки. Главные его особенности скрыты в индексах «нг», «(А)» и «-LS», которые определяют строгую пригодность кабеля для объектов с повышенными требованиями к пожаробезопасности.

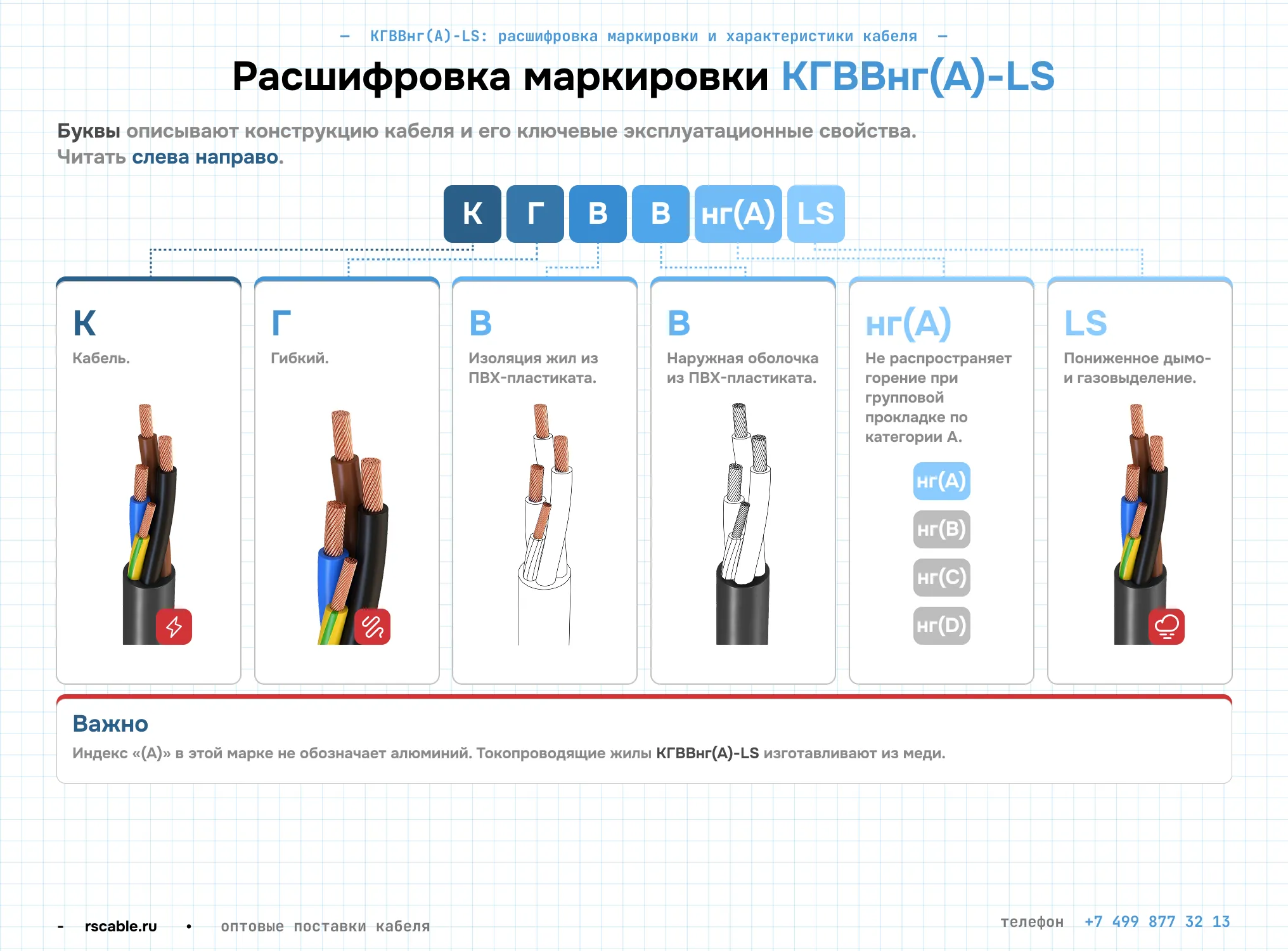

Расшифровка маркировки КГВВнг(А)-LS

Расшифровка маркировки кабеля КГВВнг(А)-LS строится по единому принципу российской системы обозначений: тип изделия → конструкция → материалы → класс пожарной защиты → характеристики дымовыделения. Нормативную основу системы закладывает ГОСТ 31565-2012.

• К — кабель;

• Г — гибкий;

• В — изоляция жил из ПВХ-пластиката;

• В — наружная оболочка из ПВХ-пластиката;

• нг(А) — не распространяет горение при групповой прокладке по категории А;

• LS — пониженное дымо- и газовыделение.

Важно: индекс «(А)» в этой марке не обозначает алюминий. Токопроводящие жилы КГВВнг(А)-LS изготавливают из меди. Категория А относится к результатам испытания кабеля на нераспространение горения при групповой прокладке.

«КГ» — кабель гибкий

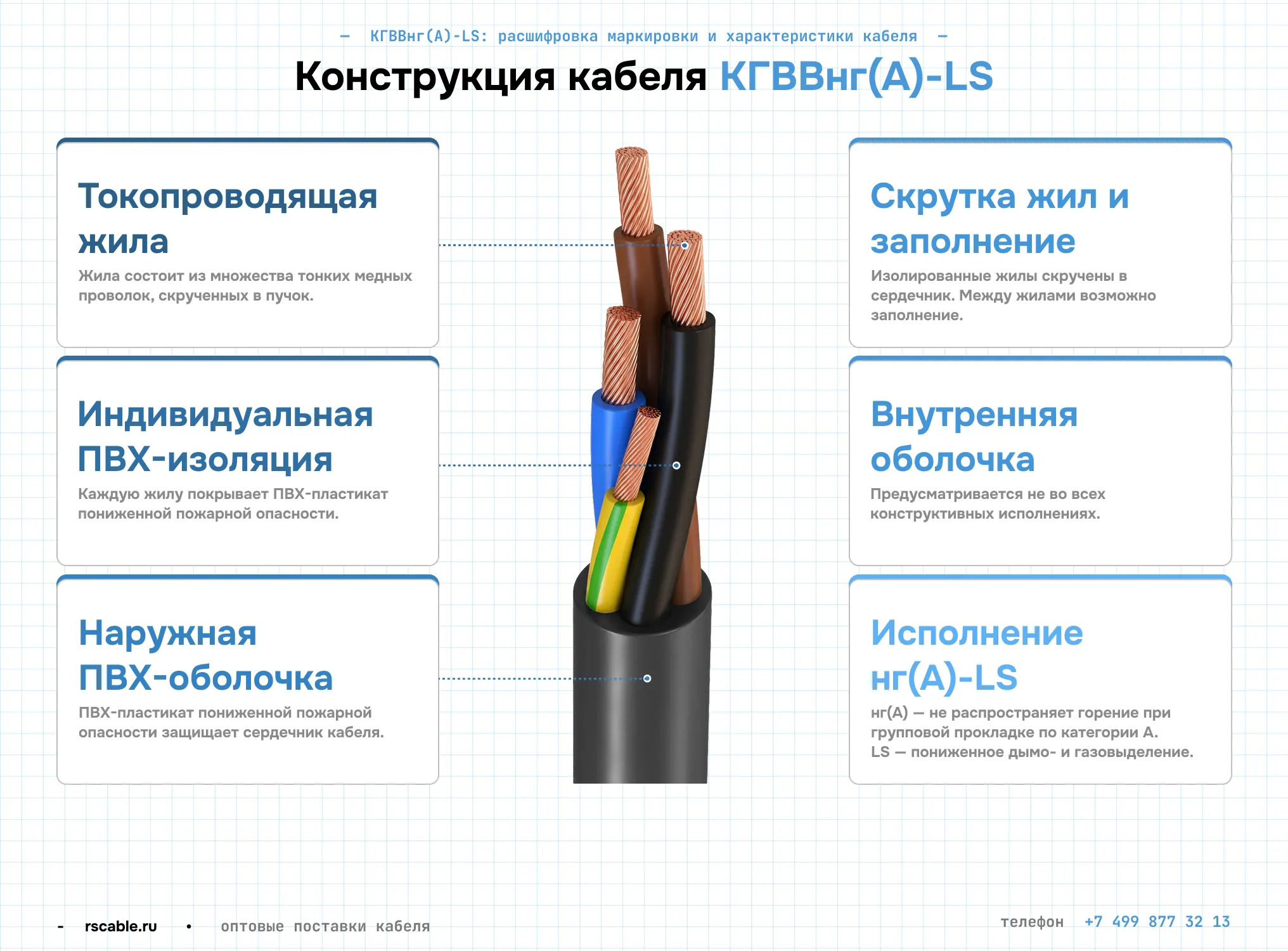

«К» фиксирует тип изделия — кабель, в отличие от провода с его упрощённой конструкцией. «Г» — гибкий кабель: жилы состоят из множества тонких проволок, скрученных в пучок. Такая конструкция обеспечивает 5–6-й класс гибкости жил по ГОСТ 22483 (стандарт на токопроводящие жилы) и выдерживает многократные изгибы — принципиальное требование для передвижного и переносного оборудования.

«ВВ» — ПВХ-изоляция и ПВХ-оболочка

Первая буква «В» обозначает индивидуальную изоляцию токопроводящих жил из поливинилхлоридного пластиката. Вторая «В» указывает на наружную оболочку из ПВХ-пластиката.

Это два разных конструктивных элемента, поэтому формулировка «двойная изоляция» технически неточна. Изоляция предотвращает электрический контакт между жилами, а наружная оболочка защищает сердечник кабеля от влаги, загрязнений и умеренных механических воздействий.

В исполнении нг(А)-LS применяют ПВХ-композиции пониженной пожарной опасности. Они обеспечивают требуемые показатели по распространению горения и дымо- и газовыделению, но сохраняют галогены в составе. Поэтому LS и HF — не одно и то же.

«нг» — нераспространение горения

«нг» — при групповой прокладке кабелей изделие не распространяет горение согласно ГОСТ IEC 60332. Важный нюанс: «не распространяет горение» и «не поддерживает горение» — принципиально разные характеристики. Пожаробезопасный кабель с маркировкой «НГ» самостоятельно гаснет, однако при внешнем источнике огня может гореть. НГ-класс при групповой прокладке обязателен согласно ПУЭ.

«(А)» — категория пожарной безопасности

Буква «А» в скобках указывает на категорию нераспространения горения по ГОСТ 31565-2012. Поскольку в самом начале маркировки буквы «А» нет, данный кабель имеет медные жилы. В гибких кабелях алюминий практически не применяется, так как этот металл слишком хрупок для создания тонких многопроволочных жил высокого класса гибкости. Индекс (А) означает наивысшую категорию по объему горючей массы при групповой прокладке.

Классификация категорий по ГОСТ 31565-2012 (по объему горючей массы на метр полосы):

• нг(A) — объем горючей массы 7 л/м;

• нг(B) — объем горючей массы 3,5 л/м;

• нг(C) — объем горючей массы 1,5 л/м;

• нг(D) — объем горючей массы 0,5 л/м (в старой редакции — категория Г).

«LS» — пониженное дымовыделение

LS (Low Smoke) — при горении кабель выделяет значительно меньше дыма по сравнению со стандартным ПВХ согласно ГОСТ IEC 61034. В замкнутом помещении плотный дым снижает видимость до нуля за 30–60 секунд. Пониженное дымовыделение напрямую влияет на безопасность эвакуации людей.

ВАЖНО! Индексы «LS» и «HF» взаимоисключающие. Кабели LS делают на основе ПВХ (они выделяют мало дыма, но содержат галогены). Кабели HF (Halogen Free) изготавливают из безгалогенных полиолефинов. Гибридной маркировки вроде «LS HF» в ГОСТ не существует — для объектов с жесткими требованиями к токсичности выбирают кабель КГВВнг(А)-HF.

Пример полной маркировки на оболочке

Обозначение КГВВнг(А)-LS 4×50-0,66 кВ расшифровывается следующим образом:

1. КГВВнг(А)-LS — марка и конструктивное исполнение.

2. 4 — количество токопроводящих жил.

3. 50 — номинальное сечение каждой жилы, мм².

4. 0,66 кВ — номинальное напряжение.

На оболочке, ярлыке барабана или бухты также указывают производителя, нормативный документ, длину, дату изготовления и другую идентификационную информацию. Маркировку при приемке необходимо сверять с паспортом качества и товаросопроводительными документами.

Технические характеристики КГВВнг(А)-LS

Область применения КГВВнг(А)-LS

Кабель применяют:

• для фиксированного монтажа силовых цепей на станках и механизмах;

• в цепях управления и местного освещения;

• во внутренних и закрытых электроустановках;

• в производственных и общественных зданиях;

• в кабельных сооружениях;

• на лотках, в коробах, трубах и кабельных каналах;

• на участках, где требуется групповая прокладка с исполнением нг(А)-LS.

Некоторые производители допускают ограниченные перемещения или нестационарную эксплуатацию, другие указывают только фиксированный монтаж. Поэтому область применения нельзя определять исключительно по слову «гибкий».

Ограничения применения

КГВВнг(А)-LS не имеет брони, поэтому его не следует прокладывать непосредственно в земле без дополнительной механической защиты. Он также не предназначен для постоянной работы:

• под водой;

• в условиях сильных растягивающих нагрузок;

• в химически агрессивных средах без специальной защиты;

• в режиме постоянного волочения и скручивания, если это не предусмотрено ТУ;

• в системах, которые должны сохранять работоспособность при пожаре.

Для подземной прокладки выбирают бронированные марки. Для защиты от помех — экранированные исполнения. Для систем противопожарной защиты — кабели с индексом FR.

Сравнение КГВВнг(А)-LS с аналогичными марками

Для промышленного цеха без массового скопления людей часто достаточно стандартного КГВВнг(А). Но для торговых центров, больниц, детских садов и метро нормативно предписано использовать КГВВнг(А)-LS либо безгалогенный КГВВнг(А)-HF. Для подвижного оборудования вне зданий применяется базовый кабель КГ.

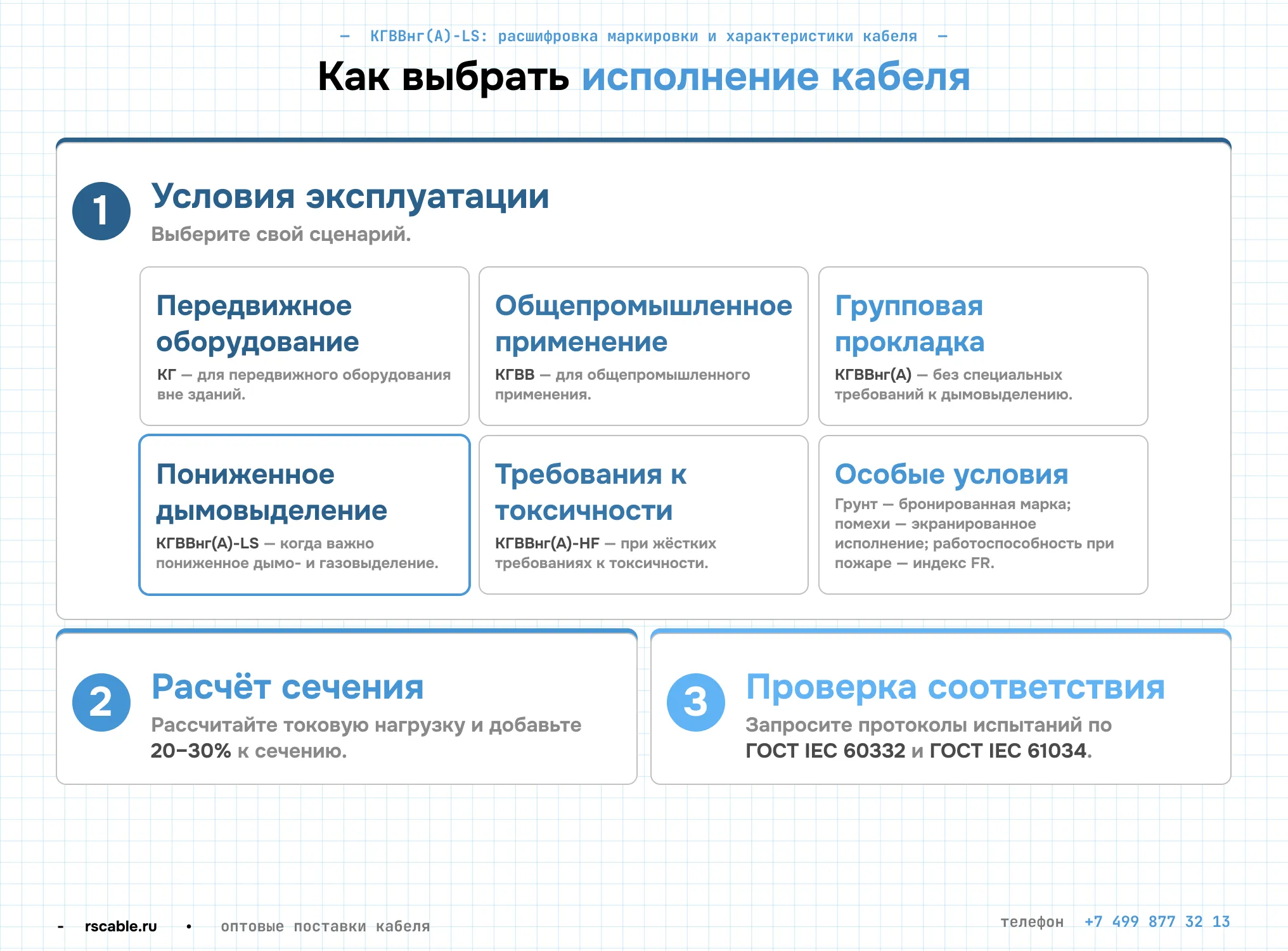

Как выбрать и проверить при покупке

Алгоритм выбора и приёмки кабеля КГВВнг(А)-LS:

1. Рассчитайте токовую нагрузку и прибавьте запас 20–30% к сечению.

2. Убедитесь, что маркировка кабеля совпадает с требованиями проекта.

3. Запросите протоколы испытаний по ГОСТ IEC 60332 и ГОСТ IEC 61034. Сертификат соответствия и протоколы испытаний — разные документы: первый подтверждает соответствие, вторые — реальные показатели НГ и LS.

4. Проверьте оболочку: маркировка должна повторяться каждые 50–100 см чётко и без пропусков.

5. Храните кабель на барабанах в закрытых помещениях. Укладывать барабаны на бок — нельзя.

РОСКАБ: поставка КГВВнг(А)-LS

На складах РОСКАБ представлен кабель КГВВнг(А)-LS широкого типоразмерного ряда — от малых сечений до крупных промышленных конфигураций. Поставки идут напрямую с российских кабельных заводов. Каждую партию сопровождает полный пакет документов: сертификат соответствия, протоколы испытаний по ГОСТ IEC 60332 и ГОСТ IEC 61034, технический паспорт. Складская сеть по всей стране обеспечивает оперативную отгрузку в любой регион. Для подбора нужного сечения и расчёта стоимости свяжитесь с менеджером или оставьте заявку на сайте.

Часто задаваемые вопросы

Что такое кабель КГВВнг(А)-LS?

КГВВнг(А)-LS — гибкий силовой кабель с медными многопроволочными жилами, ПВХ-изоляцией и оболочкой пониженной пожарной опасности. Он не распространяет горение при групповой прокладке по категории А и обладает пониженным дымо- и газовыделением (LS). Используется для монтажа силовых цепей до 1 кВ в зданиях и на оборудовании.

Что означает каждая буква маркировки КГВВнг(А)-LS?

К — кабель; Г — гибкий; В — изоляция жил из ПВХ; В — наружная оболочка из ПВХ; нг — не распространяет горение; (А) — категория пожарной безопасности по объему горючей массы; LS — Low Smoke (пониженное дымовыделение). Отсутствие буквы «А» в начале указывает на медные жилы.

Каковы основные технические характеристики КГВВнг(А)-LS?

Напряжение — 0,66/1 кВ, рабочая температура — −40…+70 °C, монтаж без прогрева — от −15 °C, срок службы — не менее 30 лет. При групповой прокладке применяют поправочный коэффициент 0,7–0,8 к допустимому длительному току.

Можно ли прокладывать КГВВнг(А)-LS в земле?

Прямая прокладка в грунте обычно не рекомендуется, поскольку кабель не имеет брони. При необходимости подземного монтажа используют защитные трубы, каналы или выбирают бронированную марку, соответствующую проекту.
