Что такое кабель ВВГнг
ВВГнг — модификация классического ВВГ с улучшенной пожарной безопасностью. Оболочка и изоляция жил выполнены из ПВХ-пластиката пониженной горючести. При групповой прокладке в пучке такой кабель не распространяет горение, и поэтому для большинства современных объектов — жилых домов, офисов, торговых центров — проектировщики выбирают именно ВВГнг вместо базового ВВГ.
Номинальное напряжение составляет 0,66 или 1 кВ, частота тока — 50 Гц. Это стандартные параметры, которые закрывают большинство типовых задач по электроснабжению.

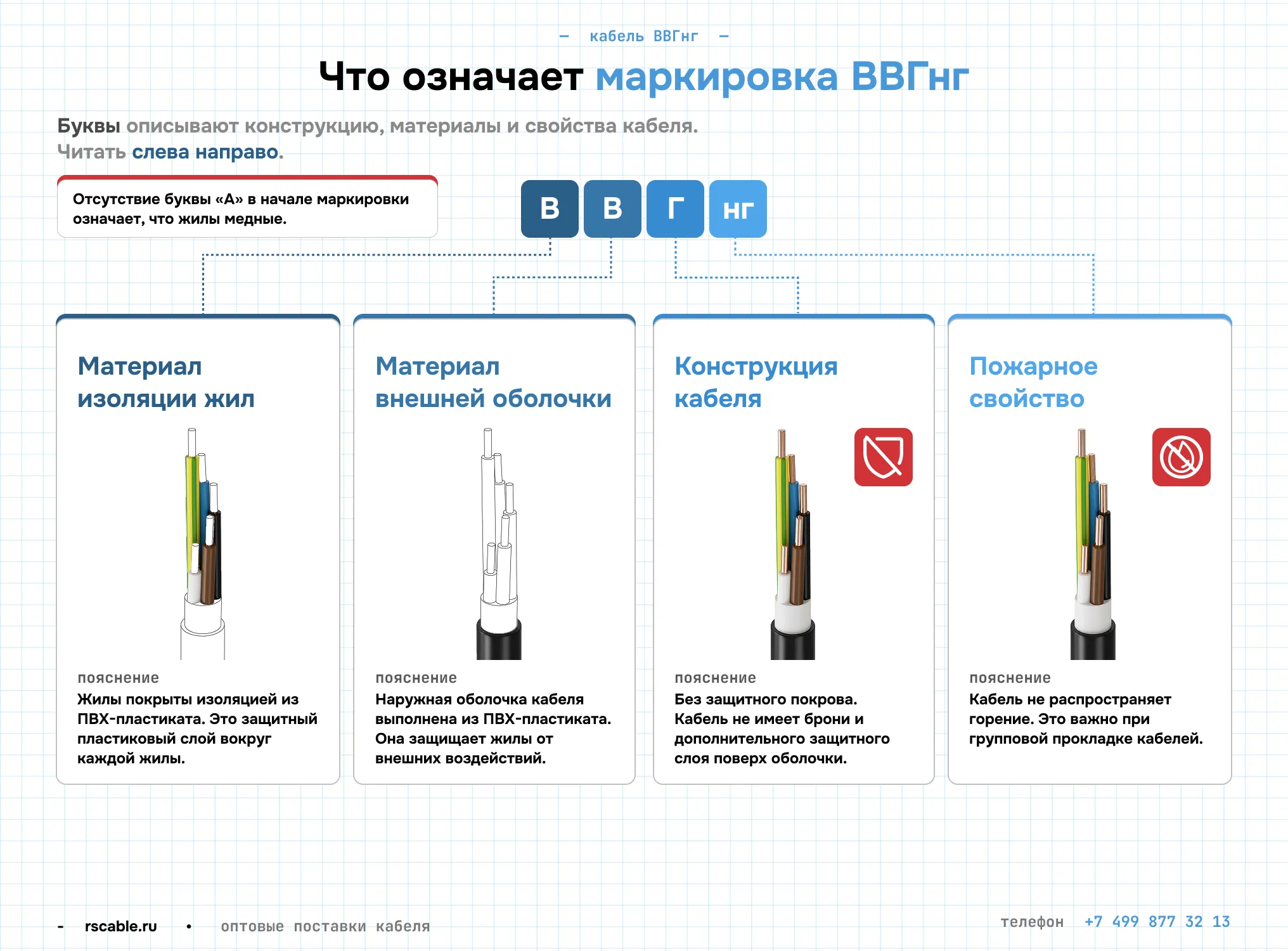

Расшифровка маркировки ВВГнг
Марку читают слева направо:
- В — изоляция жил из ПВХ.
- В — внешняя оболочка тоже из ПВХ.
- Г — голый, без брони.
- нг — не распространяет горение.
Отсутствие буквы «А» в начале обозначения указывает на медные жилы.
Встречаются и расширенные модификации: ВВГнг-LS, ВВГнг-LSLTx и огнестойкий ВВГнг-FRLS.

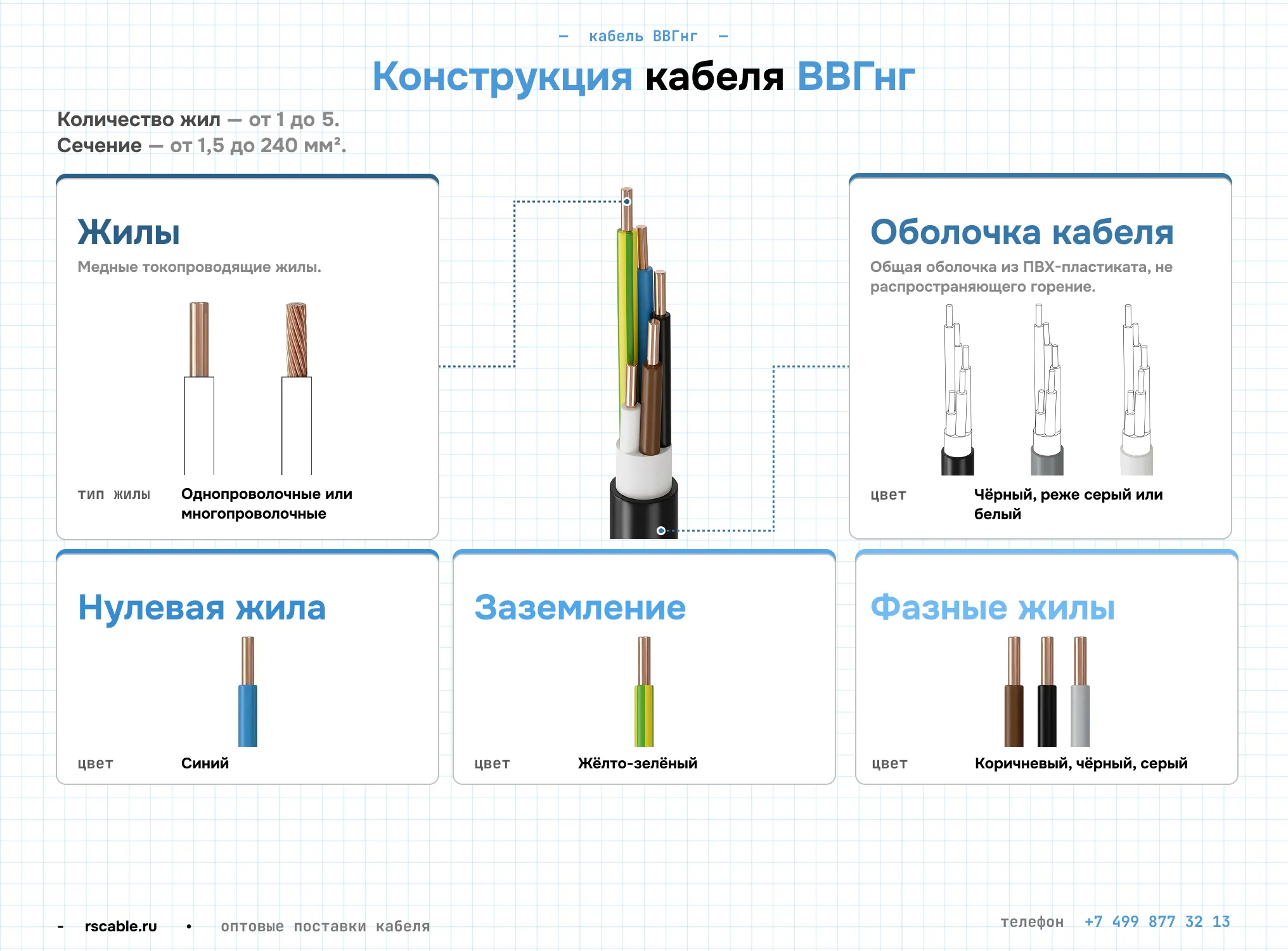

Конструкция кабеля ВВГнг
Внутри расположены медные токопроводящие жилы: однопроволочные или многопроволочные. По форме они бывают круглыми или секторными. Каждую жилу покрывает индивидуальная ПВХ-изоляция с цветовой маркировкой:
- синий — нулевая;
- жёлто-зелёный — заземление;
- коричневый, чёрный, серый — фазы.
Снаружи все жилы обёрнуты общей оболочкой из ПВХ-пластиката пониженной горючести. Стандартный цвет оболочки — чёрный, реже серый или белый. Красный цвет оболочки для ВВГнг не используется: в силовой энергетике им обозначают высоковольтные линии, а в слаботочных сетях — системы пожарной безопасности. Число жил — от 1 до 5, сечение — от 1,5 до 240 мм². Для квартир и офисов берут 1,5–6 мм², для промышленных объектов — 10 мм² и выше.
Таблица 1. Основные технические характеристики кабеля ВВГнг
| Параметр | Значение |
|---|---|
| Рабочий диапазон температур | от –50 до +50 °C |
| Допустимый нагрев жилы | +70 °C |
| Нагрев при перегрузке | +90 °C |
| Монтаж при температуре | не ниже –15 °C |
| Минимальный радиус изгиба | 7,5 наружных диаметров, многожильные |
| Срок службы | 30 лет |
ВНИМАНИЕ! Несоблюдение минимального радиуса изгиба при монтаже приводит к микротрещинам в изоляции и пробою. Согласно ГОСТ 31996-2012, для одножильных кабелей ВВГнг минимальный радиус составляет 10 наружных диаметров, а для многожильных — 7,5.

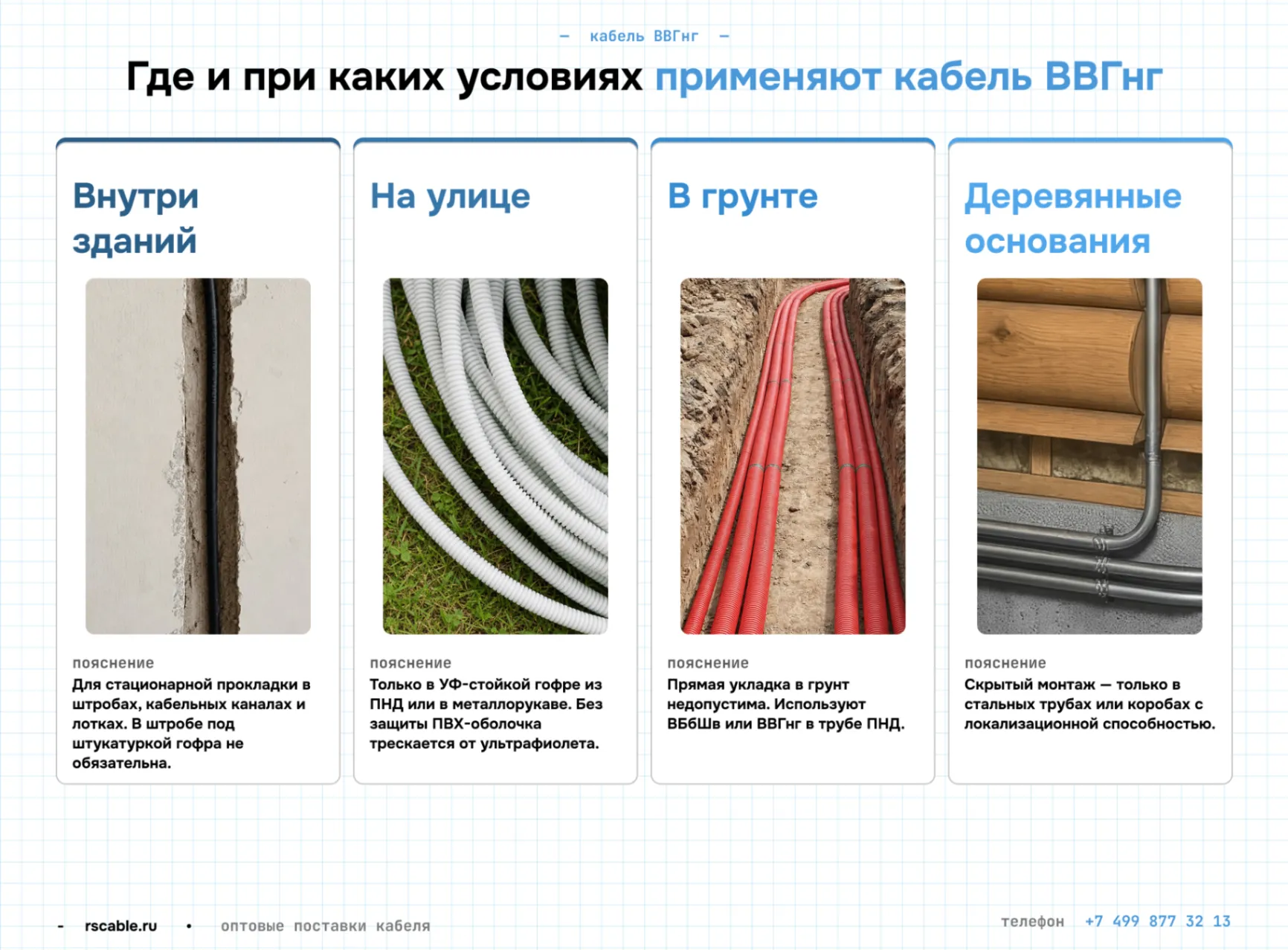

Область применения и условия эксплуатации
Кабель ВВГнг применяют для стационарной прокладки в штробах, кабельных каналах и лотках — в жилых, коммерческих и промышленных зданиях. В штробе под штукатуркой гофра не обязательна.
При наружной прокладке ПВХ-оболочка трескается под ультрафиолетом, поэтому кабель убирают в УФ-стойкую гофру из ПНД или в металлорукав. Прямая укладка в грунт тоже недопустима: для траншей берут бронированный ВБбШв или протягивают ВВГнг через трубу ПНД.
ВАЖНО! Отдельные требования действуют для деревянных оснований — здесь скрытый монтаж разрешён только в стальных трубах или коробах с локализационной способностью.
Виды и популярные сечения кабеля ВВГнг
Линейка ВВГнг включает исполнения от одножильных до пятижильных, с сечением жил от 1,5 до 240 мм². На практике основной спрос приходится на трёх- и четырёхжильные кабели сечением 1,5, 2,5, 4 и 6 мм².
Трёхжильный ВВГнг 3×1,5 используют для линий освещения, а сечение 3×2,5 стало стандартом для розеточных групп в жилых и офисных помещениях. Сечение 3×4 и 3×6 подходит для мощных потребителей: варочных панелей, духовых шкафов, кондиционеров.
Четырёхжильные кабели используют на трёхфазных линиях. ВВГнг 4×4 применяют для подключения трёхфазных потребителей средней мощности, 4×6 и выше — для вводных линий и распределительных щитов.
Пятижильные исполнения нужны, когда проект требует отдельного PE-проводника, защитного заземления, помимо рабочего нуля. Такие кабели чаще встречаются на промышленных объектах и в зданиях с повышенными требованиями к электробезопасности.
Производители
Мы поставляем кабель ВВГнг от ведущих российских заводов напрямую, без посреднических наценок. Прямые дилерские соглашения с производителями гарантируют подлинность продукции и конкурентные цены.
Цена на кабель ВВГнг
Цены на кабель ВВГнг зависят от сечения жил, их количества и объёма партии. Стоимость привязана к биржевой цене меди, поэтому актуальные цены уточняйте у менеджера или в карточках каталога. Для оптовых покупателей предусмотрены индивидуальные скидки от объёма закупки.
Доставка, оплата и гарантия
Мы доставляем заказы по всей России из собственных складов и региональных филиалов. Информацию по срокам поставки и наличию конкретного маркоразмера менеджер предоставит в течение нескольких минут после заявки. К каждой партии прилагаем сертификат соответствия и паспорт качества.
Часто задаваемые вопросы
В чём разница ВВГ и ВВГнг?
ВВГ не поддерживает горение при одиночной прокладке, ВВГнг сохраняет это свойство и при групповой прокладке в пучке. Для большинства современных объектов нормы требуют именно ВВГнг.
Можно ли прокладывать кабель ВВГнг без гофры?
В штробе под штукатуркой — да, гофра не нужна. За гипсокартоном она обязательна. На деревянных основаниях скрытый монтаж допускают только в стальных трубах — ПВХ-гофра и металлорукав на дереве не обеспечивают достаточной защиты от возгорания.
Можно ли использовать кабель ВВГнг на открытом воздухе?
Да, но с обязательной защитой от ультрафиолета: в гофре из ПНД или в металлорукаве. Обычная ПВХ-гофра для улицы не подходит — под воздействием солнца она разрушается за один-два сезона.
ВВГ — это медь или алюминий?
ВВГ — медный кабель. На алюминиевую жилу указывает буква «А» в начале марки, например АВВГ.
Какой кабель ВВГ лучше выбрать?
Для большинства объектов оптимален ВВГнг-LS. Индекс LS означает пониженное дымовыделение — для зданий с массовым пребыванием людей это обязательное требование профильных ГОСТов и СНиПов.
Сколько стоит метр кабеля ВВГ 3×2,5?
Цена зависит от производителя и объёма закупки, к тому же она привязана к биржевой стоимости меди и меняется ежедневно. Актуальную стоимость уточняйте в каталоге или у менеджера.
