Кабель КГН и стандартный КГ внешне почти неразличимы. На складе рядом лежат бухты — тёмная гибкая оболочка, круглое сечение, схожая цена. Разница — в одной букве маркировки. Но именно эта буква определяет, переживёт ли кабель контакт с маслами и нефтепродуктами или выйдет из строя за несколько месяцев.
Что такое кабель КГН
КГН — гибкий силовой кабель с резиновой изоляцией токопроводящих жил и наружной оболочкой на основе найритовой/хлоропреновой резины. Его применяют для питания передвижных и переносных электроустановок в промышленных условиях, где кабель может контактировать с маслами, нефтепродуктами, озоном, влагой и механическими нагрузками.
Главное отличие КГН от стандартного КГ — материал наружной оболочки. У обычного КГ оболочка резиновая, а у КГН — нефтестойкая, не распространяющая горение при одиночной прокладке. Поэтому КГН выбирают не “на всякий случай”, а под конкретные условия: нефтебазы, горнодобывающие предприятия, буровые площадки, машиностроение, сварочное и подъёмно-транспортное оборудование.
Параметры конкретной партии нужно сверять по ГОСТ, ТУ производителя, паспорту качества и маркировке на оболочке. Это особенно важно при закупке кабеля для промышленных объектов, где ошибка в марке может привести к ускоренному разрушению оболочки, перегреву или отказу оборудования.
КГН расшифровка маркировки
Отечественная система обозначений кабелей строится по принципам ГОСТ: каждая буква указывает на конкретный конструктивный или эксплуатационный параметр. Расшифровка маркировки кабеля КГН читается слева направо.
К — силовой кабель
Первая буква «К» фиксирует тип изделия. В классификации кабельной продукции выделяют три категории: кабель (усиленная конструкция с защитной оболочкой), провод (упрощённая изоляция, преимущественно для стационарного монтажа) и шнур (для бытовых приборов малой мощности). КГН относится к первой категории — многослойная конструкция, рассчитанная на тяжёлые условия эксплуатации и значительные токовые нагрузки.
Г — гибкий
Буква «Г» обозначает многопроволочную жилу — не монолитный проводник, а пучок тонких медных проволок, скрученных вместе. Такая конструкция выдерживает многократные изгибы без усталостного излома. Класс гибкости 5 или 6 по ГОСТ 22483-2012 обеспечивает реальную эксплуатационную гибкость на мобильных машинах и переносном оборудовании.
ВАЖНО! Гибкий кабель не означает «сгибай как угодно». Минимальный радиус изгиба — инженерный параметр. Его нарушение ведёт к усталостному излому проводников, который не всегда заметен снаружи.
Н — маслостойкая оболочка на основе найритовой/хлоропреновой резины
Самый важный элемент маркировки. Буква «Н» обозначает наружную оболочку из найрита — синтетического хлоропренового каучука. По химической природе это хлорированный аналог натурального каучука, устойчивый именно к тому, что разрушает обычную резину.
Найритовая оболочка обеспечивает:
- стойкость к маслам, нефтепродуктам и дизельному топливу;
- озоностойкость и отличную защиту от ультрафиолета;
- самозатухающие свойства — кабель не распространяет горение при одиночной прокладке.
Именно найрит делает КГН дороже стандартного КГ. Однако учтите важный нюанс: этот материал уступает обычному каучуку в морозостойкости. КГН разработан для умеренного климата и в нефтезагрязнённых средах незаменим, но для экстремального холода он не предназначен.
Как читать полное обозначение

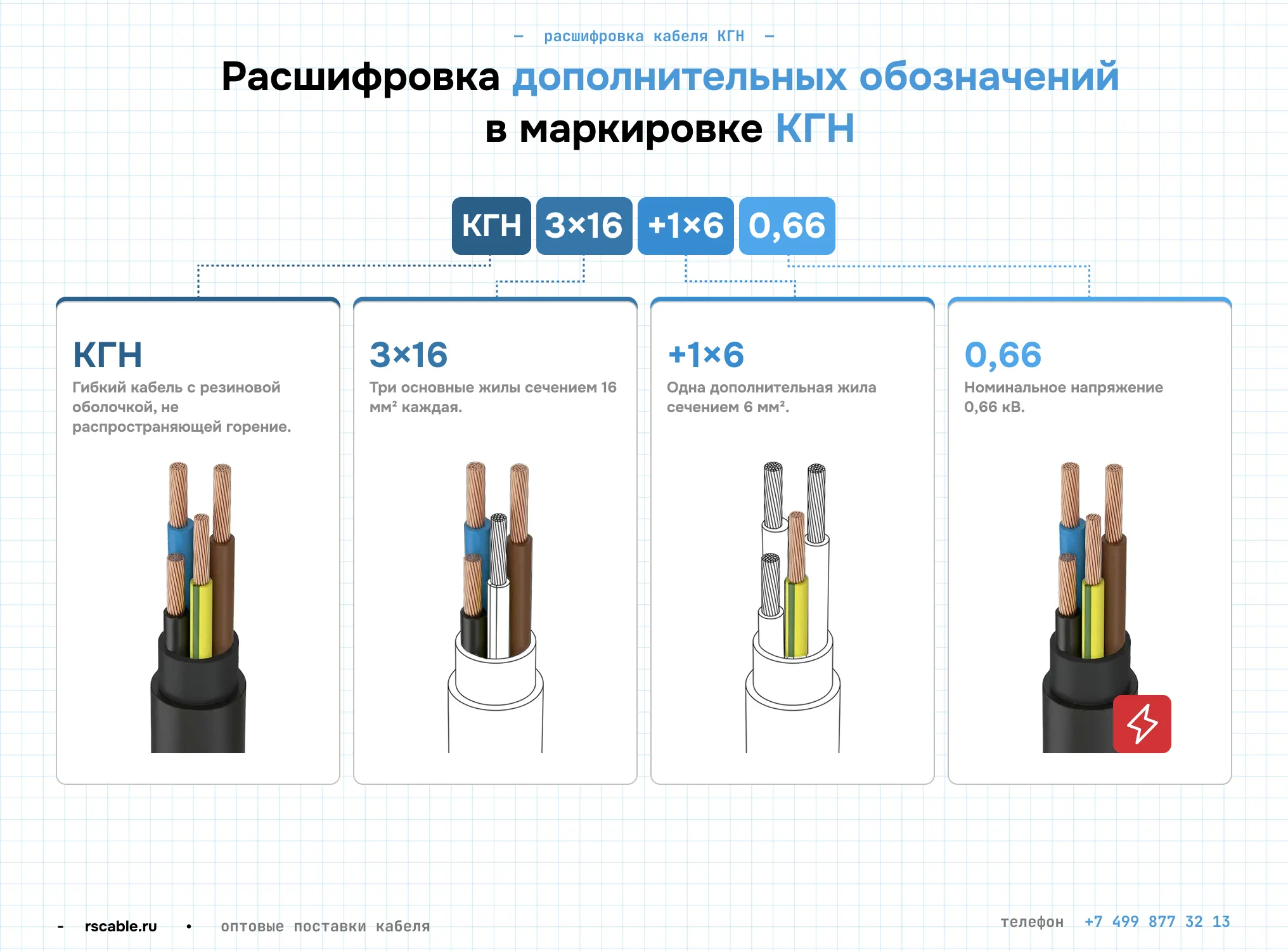

Буквенный код — только начало. Полное обозначение включает цифровую часть. Например, КГН 3×16+1×6-0,66 читается так:
- КГН — марка кабеля.
- 3×16 — три основные жилы сечением 16 мм² каждая.
- +1×6 — одна заземляющая жила сечением 6 мм².
- 0,66 — номинальное напряжение 0,66 кВ.

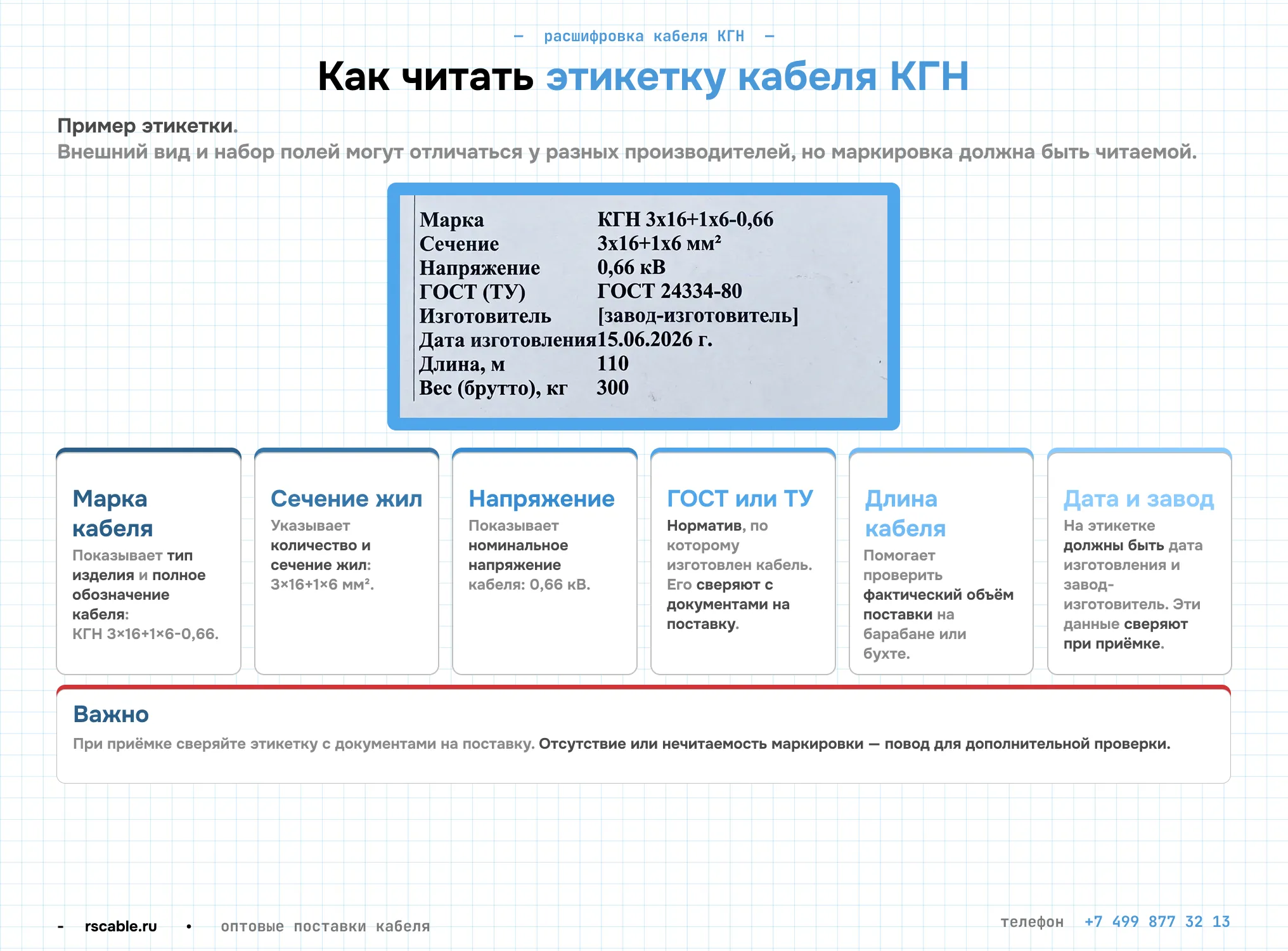

На барабане или бухте должна быть этикетка с маркой, сечением, длиной, ГОСТом, датой изготовления и заводом-изготовителем. Отсутствие или нечитаемость этикетки — признак контрафакта.
Технические характеристики кабеля КГН
Конструкция

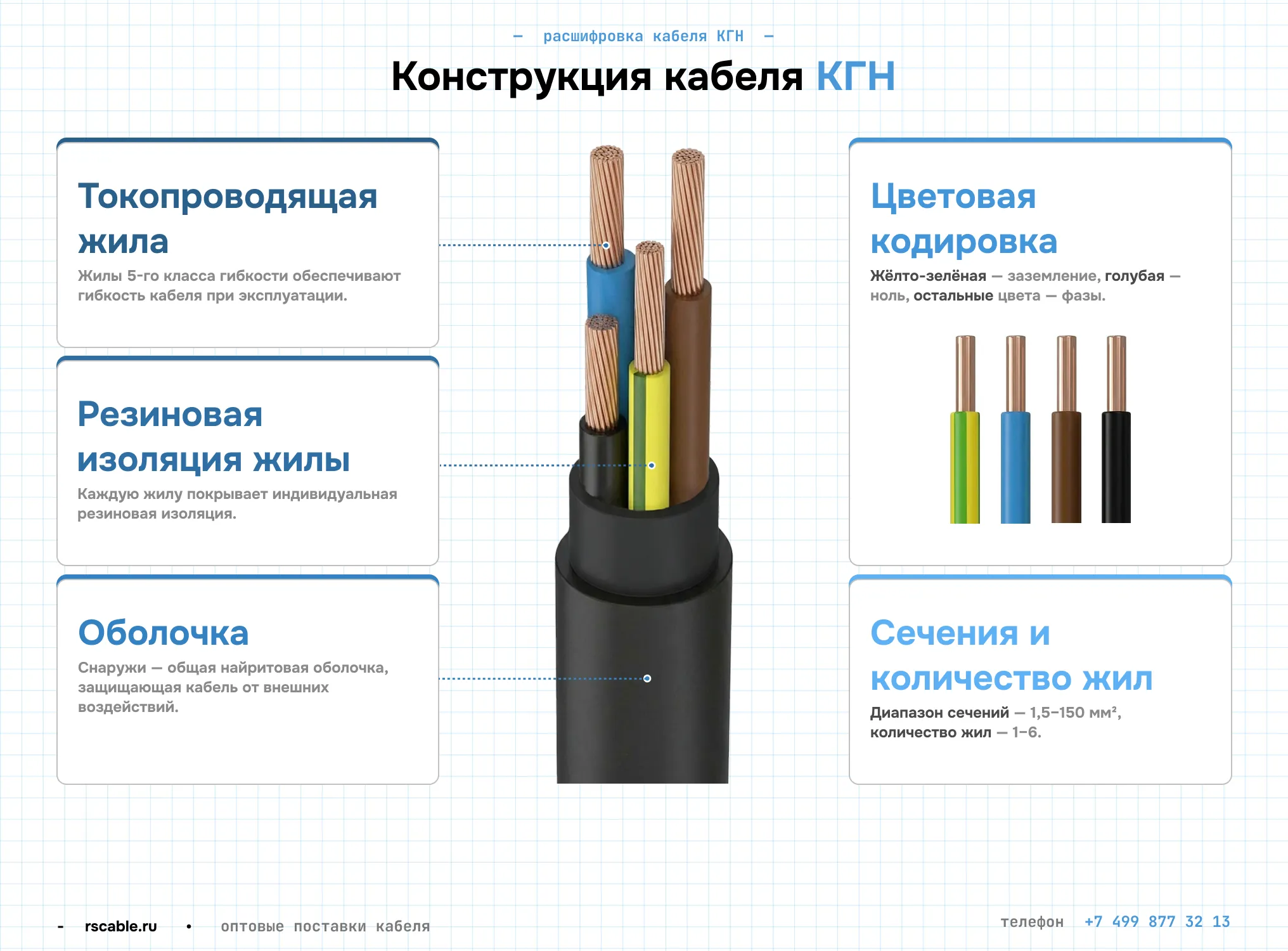

КГН строится послойно. В центре — медные многопроволочные жилы класса гибкости 5–6 по ГОСТ 22483-2012. Каждую жилу покрывает индивидуальная резиновая изоляция с цветовой кодировкой: жёлто-зелёная — заземление, голубая — ноль, остальные цвета — фазы. Снаружи — общая найритовая оболочка, защищающая кабель от внешних воздействий.
Диапазон сечений — 1,5–150 мм², количество жил — 1–6. Кабель выпускают в одно- и многожильном исполнении, в том числе с заземляющей жилой.
Электрические параметры
Номинальное напряжение — 660 В переменного тока или 1000 В постоянного тока. Частота тока — до 400 Гц. Допустимый нагрев жилы — +75 °C.
Допустимый длительный ток зависит от сечения жилы и способа прокладки. Конкретные значения по сечениям приведены в таблицах ГОСТ 24334 и технических условиях завода-изготовителя.
ВАЖНО! При прокладке нескольких кабелей в пучке допустимый ток каждого снижается — применяется коэффициент снижения нагрузки. Этот нюанс часто упускают при расчёте, что ведёт к перегреву жил и постепенному разрушению изоляции.
Климатические и механические характеристики
| Параметр | Значение |
|---|---|
| Рабочая температура | –30…+50 °C |
| Прокладка без подогрева | не ниже –15 °C |
| Минимальный радиус изгиба | 8 наружных диаметров |
| Нефтестойкость | Да |
| Озоностойкость | Да |
| УФ-стойкость | Да |
| Самозатухание | Да (одиночная прокладка) |
Ограничение по морозостойкости до –30 °C — критически важный нюанс КГН. В отличие от базового КГ (до –40 °C) или его арктической версии КГ-ХЛ (до –60 °C), найрит на сильном морозе теряет эластичность и дубеет. Поэтому применять КГН на открытом воздухе в условиях Крайнего Севера нельзя.
Область применения кабеля КГН
Область применения КГН — объекты, где два условия совпадают: оборудование передвижное или переносное, а среда содержит масла или нефтепродукты.
Типичные объекты:
- горнодобывающие предприятия — питание экскаваторов, буровых установок, конвейеров;
- нефтяные промыслы — подключение передвижного оборудования на буровых площадках;
- машиностроительные производства — трассы вблизи гидравлических систем и прокатного оборудования;
- мобильные сварочные посты на открытых площадках;
- краны, компрессоры, подъёмно-транспортное оборудование.
В горнодобывающей промышленности многие отраслевые нормативные документы прямо предписывают применение кабелей с маслостойкой оболочкой, и найрит полностью соответствует этому требованию.
Сравнение марок: КГН, КГ, КГНВ, КГН-ХЛ
Одна буква в маркировке меняет эксплуатационные свойства принципиально. Ориентироваться в марках помогает сводная таблица.
| Параметр | КГ | КГН | КГНВ | КГН-ХЛ |
|---|---|---|---|---|
| Наружная оболочка | Резина | Найрит (хлоропрен) | ПВХ (винил) | Хладостойкая резина |
| Нефтестойкость | Нет | Да | нет | нет |
| Пожаробезопасность | Нет | Да (одиночно) | Да (в пучке) | нет |
| Мин. температура | –40 °C | –30 °C | –15 °C (при изгибе) | –60 °C |
| Основное применение | Универсальное | Нефтебазы, шахты | Цеха, помещения | Крайний Север |
КГ — универсальный гибкий кабель без маслостойкости. При контакте с нефтепродуктами его резиновая оболочка быстро набухает, теряет прочность и разрушается, что приводит к риску короткого замыкания.
КГНВ — это кабель вообще без найрита. Буква «В» означает винил (ПВХ), а «Н» — не распространяющий горение. И изоляция, и оболочка тут из пластиката. Он отлично защищен от огня, но пасует перед постоянным воздействием масел и сильным морозом.
КГ-ХЛ — специальная морозостойкая модификация обычного КГ. Она создана для работы на экстремальном холоде до –60 °C, но, как и базовый кабель, не имеет защиты от нефтепродуктов.
Аналоги кабеля КГН
Подбор аналога КГН — не формальная замена одной марки на другую. Сходное название не гарантирует совпадение по нефтестойкости, гибкости, напряжению, температурному диапазону и сроку службы. Перед заменой нужно определить, какое свойство является критичным для объекта.
Если главное условие — контакт с маслами и нефтепродуктами, аналог должен иметь подтвержденную нефтестойкую оболочку. Если кабель работает на подвижном оборудовании, обязательно проверяют класс гибкости жил и минимальный радиус изгиба. Если эксплуатация идет на улице или в холодном регионе, отдельно сверяют температурный диапазон. Если объект имеет повышенные требования по пожарной безопасности, проверяют исполнение по нераспространению горения и дымо-газовыделению.
Типичные ошибки при выборе и монтаже
- Путаница КГН и КГ. Пропущенная «Н» в маркировке выглядит незначительной. На объекте с гидравликой или топливом это замена кабеля через несколько месяцев.
- Выбор аналога только по названию. Кабель с похожим обозначением может не иметь реальной нефтестойкости. Без сверки параметров риск отказа оборудования высок.
- Нарушение минимального радиуса изгиба. КГН допускает многократные изгибы, но строго в пределах нормированного радиуса — 8 наружных диаметров. Принудительный перегиб разрушает проводники изнутри без видимых повреждений оболочки.
- Прокладка КГН как стационарного кабеля. КГН предназначен для нестационарного применения. Укладка в землю или замуровывание в стену недопустимы.
- Некорректная оконцовка жил. Многопроволочная конструкция требует специальных наконечников. Без них контакт нестабилен и со временем перегревается.
ВАЖНО! При каждой закупке нефтестойкого кабеля запрашивайте сертификат соответствия, паспорт качества и протокол испытаний. Предложение КГН по цене значительно ниже рыночной — первый сигнал проверить сертификаты и реальный состав оболочки. Подлинность сертификата проверяют в реестре ГОСТ-Р.
РОСКАБ: поставка кабеля КГН
На складах РОСКАБ представлен кабель КГН широкого размерного ряда — от сечения 1,5 мм² до 150 мм², одно- и многожильного исполнения. Поставки — напрямую с российских заводов, без посреднических наценок. К каждой партии прилагается полный комплект документов: сертификат соответствия, паспорт качества, протокол испытаний. Складская сеть по всей стране обеспечивает оперативную отгрузку в любой регион. Для подбора марки и расчёта стоимости свяжитесь с менеджером или оставьте заявку на сайте.
Часто задаваемые вопросы
Что такое кабель КГН?
КГН — гибкий силовой кабель с резиновой изоляцией жил и найритовой наружной оболочкой. Предназначен для питания передвижных электроустановок в условиях контакта с маслами и нефтепродуктами. Производится по ГОСТ 24334.
Как расшифровывается КГН?
К — кабель, Г — гибкий (многопроволочная жила класса гибкости 5–6 по ГОСТ 22483-2012), Н — найритовая (хлоропреновый каучук) наружная оболочка с нефтестойкостью и самозатухающими свойствами.
Каковы основные характеристики кабеля КГН?
Номинальное напряжение — 660 В переменного / 1000 В постоянного тока. Рабочая температура: –30…+50 °C. Сечения жил: 1,5–150 мм², количество жил: 1–6. Минимальный радиус изгиба — 8 наружных диаметров.
Чем отличается кабель КГ от КГН?
КГ и КГН отличаются наружной оболочкой. У КГ оболочка стандартная резиновая, у КГН — нефтестойкая на основе найритовой/хлоропреновой резины. Поэтому КГН выбирают для промышленных объектов, где кабель может контактировать с маслами, нефтепродуктами, гидравлическими жидкостями и загрязненной рабочей средой.
