Испытание кабеля из сшитого полиэтилена
В большинстве современных кабельных линий кабели с изоляцией из сшитого полиэтилена (СПЭ) на 10 кВ вытеснили аналоги с бумажной пропитанной изоляцией. Материал надёжен, технологичен и долговечен, но крайне чувствителен к методу диагностики. Неверно выбранная методика испытаний может повредить изоляцию и сократить ресурс линии в разы. Для корректной проверки применяют методику СНЧ (VLF) — испытание переменным напряжением сверхнизкой частоты 0,1 Гц, безопасным для структуры полимера.
Особенности кабелей из сшитого полиэтилена
Сшитый полиэтилен получают термохимической обработкой, при которой линейные молекулы полимера связываются поперечными мостиками. В результате формируется прочная трёхмерная структура с высокой термостойкостью и стабильными диэлектрическими параметрами.
Кабели из СПЭ на 10 кВ работают при температуре жилы до +90 °C в нормальном режиме и до +250 °C в аварийном. Они не требуют маслонаполненной инфраструктуры, проще монтируются и обслуживаются. Но именно свойства полимерной изоляции определяют жёсткие ограничения при выборе метода диагностики.
По сравнению с кабелями на бумажной и ПВХ-изоляции СПЭ-кабели выигрывают по нескольким параметрам: отсутствие маслонаполнения, высокая нагрузочная способность (температура жилы на 20–30 °C выше), увеличенный срок службы (30–40 лет), малый вес и гибкость, низкий тангенс угла диэлектрических потерь.
ВАЖНО! Эти параметры сохраняются при одном условии — корректном испытании.

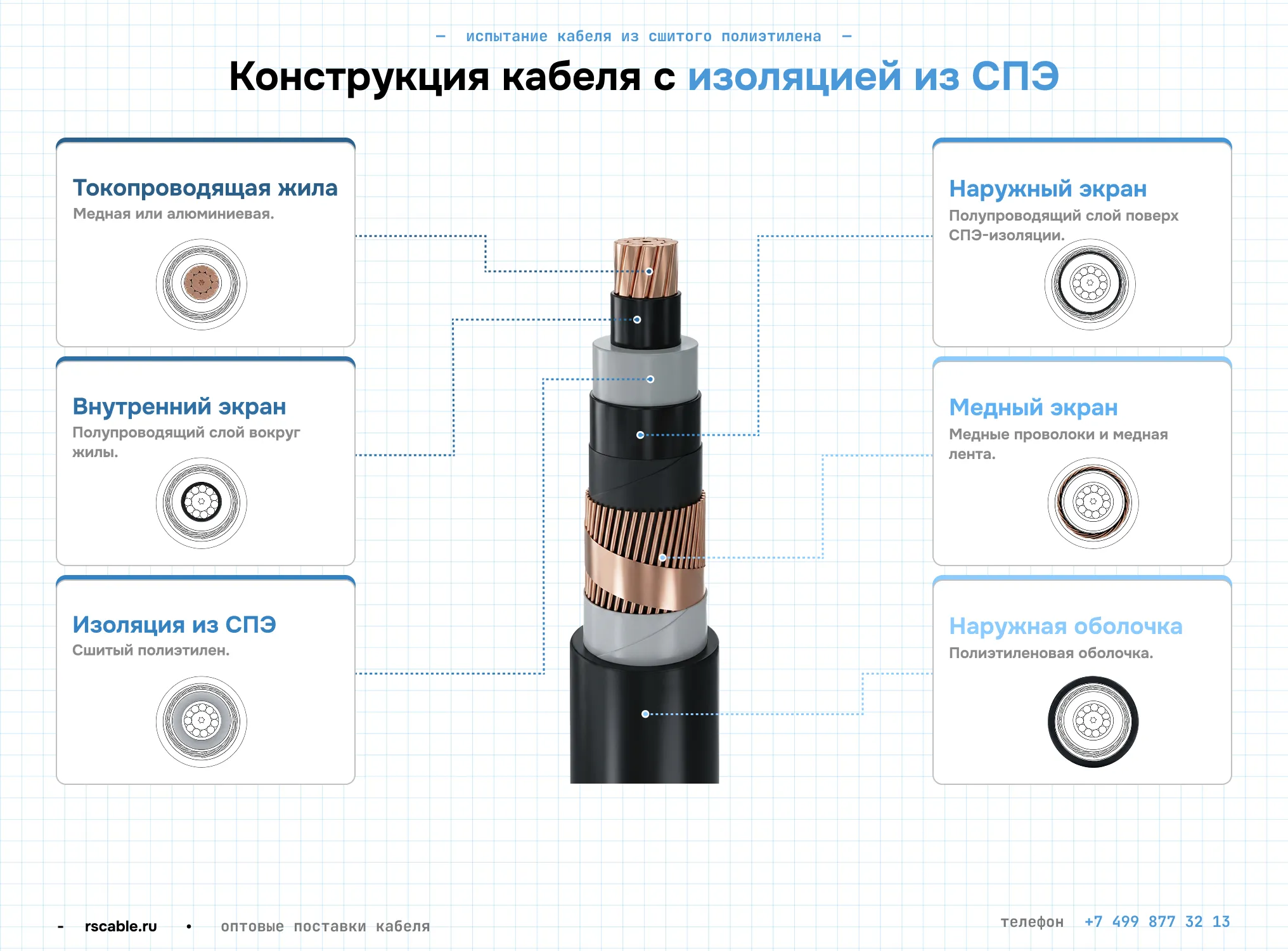

Конструкция СПЭ-кабеля включает токопроводящую жилу из меди или алюминия, внутренний полупроводящий экран, основной слой изоляции из сшитого полиэтилена, наружный полупроводящий экран, металлический экран и защитную оболочку. При подборе диагностики важно понимать, какие элементы оценивают: основную изоляцию проверяют повышенным напряжением, оболочку — отдельным тестом.
Почему нельзя испытывать кабель из сшитого полиэтилена постоянным напряжением
Для кабелей с бумажной пропитанной изоляцией постоянное напряжение — стандартный метод проверки. Для СПЭ-кабелей этот метод неприменим из-за физико-химических свойств самого полимера.
При подаче постоянного напряжения в толще изоляции формируется объёмный заряд. Молекулярная структура полимера содержит зоны-ловушки — области с неоднородностями, микровключениями воды и остатками агента для сшивки. Заряд задерживается в этих зонах и локально искажает электрическое поле. Напряжённость в отдельных точках может превысить допустимые пределы в 2–3 раза и запустить деструкцию материала.
Безопасной альтернативой служит переменное напряжение сверхнизкой частоты. Метод СНЧ (VLF) на частоте 0,1 Гц создаёт условия, при которых заряд не успевает накапливаться: полярность напряжения постоянно меняется, и диэлектрик каждый полупериод разряжается.
Эффект накопления объёмного заряда
Под действием постоянного тока в полиэтилене происходит поляризация: электроны и ионы смещаются к границам изоляционных слоев. В обычном диэлектрике заряд стекает после снятия поля. В СПЭ-изоляции часть заряда «застревает» в микровключениях воды, на границах кристаллических и аморфных зон, в областях с технологическими дефектами.
Со временем поле от накопленного объёмного заряда накладывается на рабочее поле кабеля. Локальная напряжённость растёт, и на участках с максимальной концентрацией формируются электрические древовидные структуры — дендриты. Они прорастают сквозь изоляцию и приводят к пробою.
ВНИМАНИЕ! Даже однократное испытание постоянным напряжением способно запустить процесс накопления заряда. Последствия могут проявиться спустя месяцы и привести к аварийному отказу линии.
Водные триинги в изоляции СПЭ-кабелей
Водные триинги — микроскопические древовидные каналы, по которым влага проникает вглубь изоляции. Для их развития нужны два условия одновременно: наличие влаги (даже в микроколичествах) и воздействие электрического поля.
При испытании СПЭ-кабеля постоянным напряжением водные триинги становятся зонами повышенной концентрации заряда. Каналы, которые при нормальной эксплуатации развивались бы годами, под действием постоянного поля форсируют свой рост — дефекты увеличиваются и переходят в электрические дендриты. Метод СНЧ с симметричной формой напряжения позволяет диагностировать наличие триингов, не усугубляя их и не провоцируя ускоренную деградацию.
Последствия неправильных испытаний для срока службы кабеля
При некорректной диагностике запускается цепочка событий: ускоренное старение изоляции (срок службы сокращается на 30–50%), пробой в зоне кабельных муфт, развитие частичных разрядов, аварийное отключение линии с дорогостоящим ремонтом и простоем потребителей.
Нормативные требования к испытаниям кабелей из сшитого полиэтилена 10 кВ
Единого универсального стандарта, закрывающего все аспекты испытания кабеля из сшитого полиэтилена 10 кВ, в российской практике нет. Параметры регламентируют сразу несколько документов.
Российские нормы и стандарты
Основной стандарт для силовых кабелей с пластмассовой изоляцией на напряжение от 6 до 35 кВ — ГОСТ Р 55025-2012.
Документ предусматривает испытание переменным напряжением 2Uо промышленной частоты 50 Гц в течение 1 часа. Допускается проверка постоянным напряжением 4Uо (24 кВ для кабеля 10 кВ) в течение 15 минут — но с оговоркой, что такой метод может повредить изоляцию.
ПУЭ (гл. 1.8, п. 1.8.40) для приемки линий до 10 кВ все еще содержит устаревшие требования к испытаниям постоянным током, поэтому на практике приоритет отдают ГОСТу. Актуальные ПТЭЭП (вступившие в силу в 2023 году) больше не содержат жестких таблиц периодичности в приложениях, а предписывают проводить проверки по инструкциям заводов-изготовителей.
Таблица 1. Нормы испытательного напряжения для СПЭ-кабелей 10 кВ
| Документ | Метод | Напряжение (для 10 кВ) | Длительность |
|---|---|---|---|
| ГОСТ Р 55025-2012 | Переменное, 50 Гц | 2Uо = 12 кВ | 60 мин |
| ГОСТ Р 55025-2012 (допуск.) | Постоянное | 4Uо = 24 кВ | 15 мин |
| ПУЭ (п. 1.8.40) | Постоянное (выпрямленное)* | 5Uо = 50 кВ | 10 мин |
| СНЧ (VLF), практика | Переменное, 0,1 Гц | 3Uо = 18 кВ | 30–60 мин |
*Примечание: норма ПУЭ устарела, деструктивна для СПЭ и на практике заменяется СНЧ-методом.
Международные стандарты и рекомендации производителей
Международный стандарт МЭК (IEC) 60502-2 (п. 20.2) рекомендует после монтажа испытывать кабель переменным напряжением 2Uо промышленной частоты 50 Гц в течение 5 минут. Допускается альтернатива — постоянное напряжение 4Uо на 15 минут, но с прямым предупреждением: метод может привести к пробою изоляции.
На практике рекомендации заводов-изготовителей сводятся к одному: кабели СПЭ нужно проверять переменным напряжением. За рубежом весь парк СПЭ-линий переведён на методику СНЧ, как наиболее безопасную.
Методика проведения высоковольтных испытаний кабеля из сшитого полиэтилена
Высоковольтные испытания кабеля из сшитого полиэтилена проходят в три этапа: подготовка, проверка и оценка результата. От качества каждого этапа зависит достоверность данных и безопасность персонала.
Подготовка к испытаниям
Перед подачей высокого напряжения на кабельную линию необходимо:
- Отключить кабельную линию от всех источников напряжения, убедиться в отсутствии напряжения на всех фазах.
- Выполнить заземление экрана и жил — снять остаточный ёмкостной заряд.
- Замерить сопротивление изоляции мегомметром на напряжение 2,5 кВ. Минимально допустимое значение для СПЭ-кабелей 10 кВ — не менее 300 МОм·км.
- Проверить целостность оболочки — визуальный осмотр трассы, проверка отсутствия видимых повреждений.
- Убедиться в надёжности всех контактных соединений и готовности испытательного оборудования.
- Оградить зону работ, вывесить предупредительные знаки, проинструктировать персонал по безопасности.
Испытания кабеля из сшитого полиэтилена переменным напряжением сверхнизкой частоты
Испытание СПЭ-кабеля методом СНЧ (VLF) — основной безопасный способ высоковольтной проверки. Генератор подаёт на кабель синусоидальное напряжение частотой 0,1 Гц — в 500 раз ниже промышленной. На такой частоте ёмкостный ток линии минимален, что позволяет использовать компактное испытательное оборудование мощностью 2–8 кВт.
Таблица 2. Параметры испытания СПЭ-кабеля методом СНЧ (VLF)
| Параметр | Значение |
|---|---|
| Частота испытательного напряжения | 0,1 Гц |
| Форма напряжения | Синусоидальная |
| Величина напряжения | 3Uо = 18 кВ (действующее) |
| Длительность выдержки | 30–60 мин |
| Критерий успеха | Отсутствие пробоя и толчков тока утечки |
Испытательное оборудование подключают к каждой фазе поочерёдно. Две другие фазы и экран заземляют. Напряжение поднимается плавно. Если за время выдержки пробой не зафиксирован и ток утечки стабилен, кабель считают выдержавшим испытание.
ВНИМАНИЕ! Ориентировочная норма — испытательное напряжение 3Uо (18 кВ для кабеля 10 кВ). Конкретное значение и время выдержки уточняйте по рекомендации завода-изготовителя.
Испытания оболочки кабеля
Проверку наружной оболочки проводят отдельно от основной изоляции. Цель — убедиться в герметичности защитного покрова, от которого зависит защита изоляции от влаги. Испытательное напряжение величиной 10 кВ постоянного тока прикладывают между экраном кабеля и землёй в течение 1 минуты. Отсутствие пробоя и стабильность тока утечки подтверждают целостность оболочки.
Электрические испытания после прокладки кабеля
Электрические испытания на этапе строительства проводят после прокладки, до засыпки траншеи. Открытая трасса позволяет визуально проконтролировать кабель и муфты, оперативно устранить дефекты монтажа. Программа приёмочных испытаний включает: осмотр трассы, замер сопротивления изоляции, испытание переменным напряжением (СНЧ), проверку оболочки и фазировку. По результатам оформляют протокол — без него ввод линии электропередачи в работу недопустим.
Периодичность испытаний и диагностика состояния кабелей СПЭ
Надёжность кабельной линии определяют регулярный контроль и своевременная диагностика. Периодичность зависит от нормативных требований и фактических условий эксплуатации.
Плановые и внеплановые испытания
Плановые высоковольтные испытания основной изоляции СПЭ-кабелей проводить не рекомендуется, чтобы не снижать их ресурс. Контроль линии сводится к проверке оболочки (раз в 1–3 года) и неразрушающей диагностике (ЧР и тангенс дельты). График и необходимость СНЧ-проверок жил определяются техническим руководителем на основе рекомендаций завода.
Внеплановые испытания необходимы после ремонта основной изоляции или замены муфт, при аварийных ситуациях, при раскопках в охранной зоне кабельной линии и после длительного простоя линии (более 6 месяцев).
Практические рекомендации по испытаниям кабелей из сшитого полиэтилена 10 кВ
Типичные ошибки при испытаниях
Перед началом работ важно тщательно инструктировать персонал, так как на практике часто допускаются одни и те же ошибки:
- Применение постоянного напряжения к СПЭ-кабелям. Наиболее опасная ошибка — приводит к накоплению объёмного заряда и скрытому повреждению изоляции.
- Завышение уровня испытательного напряжения сверх рекомендованного. Даже метод СНЧ при напряжении выше 3Uо может спровоцировать пробой исправного кабеля.
- Сокращение времени выдержки. Дефекты с высоким переходным сопротивлением при короткой выдержке просто не успевают проявиться.
- Отсутствие заземления свободных фаз и экрана. Без заземления возникают ёмкостные наводки, они искажают результаты замеров и создают угрозу для безопасности персонала.
Оборудование для проведения испытаний
Для корректного проведения испытаний методом СНЧ понадобится специализированная установка — генератор переменного напряжения на частоте 0,1 Гц. При выборе оборудования ориентируйтесь на:
- Максимальное выходное напряжение. Для кабелей 10 кВ необходимо не менее 20 кВ.
- Ёмкость нагрузки. Она определяет максимальную длину испытываемого участка.
- Масса и габариты. Мобильные установки весят от 30 до 150 кг.
На отечественном рынке представлены установки HVA от b2 electronic GmbH, АИСТ СНЧ от компании «Бриз Энерго», Frida от Baur и другие.
Качественный кабель — основа успешных испытаний. Компания «РОСКАБ» поставляет силовые кабели с изоляцией из сшитого полиэтилена на 6–35 кВ напрямую от крупнейших российских заводов. К каждой партии прилагаем сертификат соответствия и паспорт качества. Ходовые позиции всегда в наличии на складах, отгрузку организуем в кратчайшие сроки по всей России. Наши менеджеры помогут подобрать марку и сечение кабеля под конкретный объект и нагрузку. Оставьте заявку на сайте или позвоните, расчёт стоимости займёт несколько минут.
Часто задаваемые вопросы
Какая периодичность испытаний кабельных линий 10 кВ?
Регулярные высоковольтные тесты основной изоляции СПЭ не рекомендуются. График планового контроля оболочки (раз в 1–3 года) и неразрушающей диагностики ЧР устанавливается техническим руководителем предприятия по рекомендациям завода-изготовителя.
Какова методика испытаний высоковольтного кабеля 10 кВ?
Кабели СПЭ 10 кВ испытывают переменным напряжением сверхнизкой частоты 0,1 Гц (метод СНЧ/VLF). Величина — 3Uо (18 кВ), длительность выдержки — 30–60 минут.
Каковы нормы испытаний кабеля из сшитого полиэтилена?
Согласно ГОСТ Р 55025-2012, приемо-сдаточные тесты проводят переменным током (2Uо на 50 Гц или СНЧ). Постоянное напряжение (4Uо, 15 мин) допускается, но не рекомендуется. На практике стандартом безопасности стал СНЧ-метод (3Uо = 18 кВ, 0,1 Гц).
