АПвПуг — силовой кабель с алюминиевой токопроводящей жилой, изоляцией из сшитого полиэтилена, усиленной полиэтиленовой оболочкой и продольной герметизацией металлического экрана. Марку выпускают в одно- и трёхжильных исполнениях для сетей среднего напряжения. Конкретный класс напряжения, сечение жилы и медного экрана указывают в полном обозначении кабеля.
Расшифровка помогает понять базовую конструкцию, но не заменяет паспорт изделия. Температурные пределы, радиус изгиба, строительную длину, пожарные характеристики и условия прокладки необходимо проверять по документации выбранного производителя.

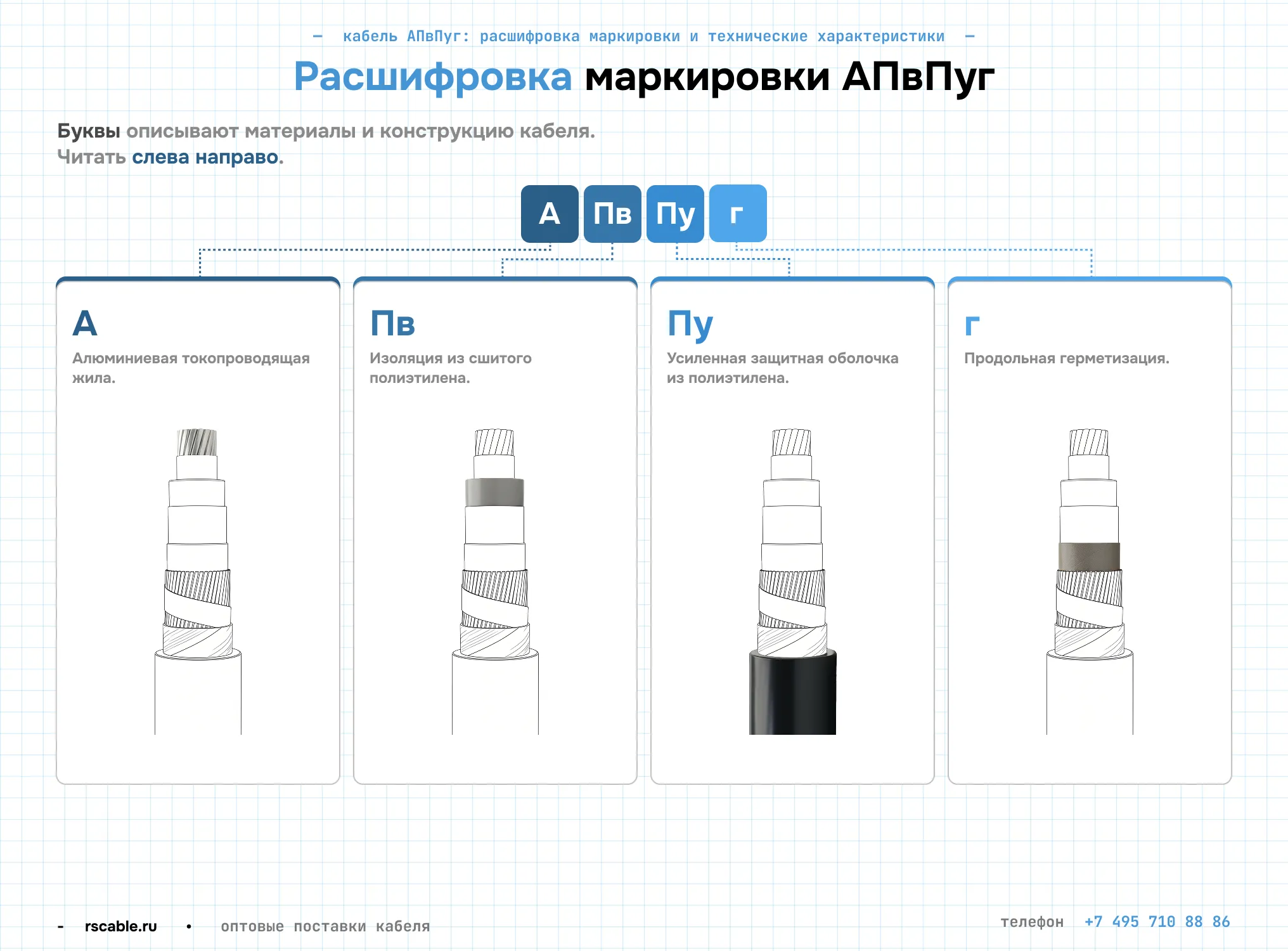

АПвПуг: расшифровка маркировки
Расшифровка марки кабеля АПвПуг строится побуквенно — каждый символ описывает конкретный материал или конструктивное решение:
- А — алюминиевая токопроводящая жила;
- Пв — изоляция из сшитого (вулканизированного) полиэтилена (СПЭ);
- Пу — усиленная защитная оболочка из полиэтилена;
- г — продольная герметизация набухающими водоблокирующими лентами.
Буква «г» указывает не на общую влагостойкость кабеля, а на конкретное конструктивное решение: водоблокирующие материалы ограничивают продольное распространение влаги в зоне экрана при повреждении наружной оболочки.
АПвПуг и АПвПу2г — разные исполнения. Обозначение 2г указывает на дополнительную герметизацию конструкции, однако точный состав слоёв следует сверять с ТУ и паспортом производителя. Заменять одно исполнение другим только по сходству маркировки нельзя.
Как прочитать полный маркоразмер
Пример: АПвПуг 1х240/50-10
- 1 — количество жил;
- 240 — номинальное сечение алюминиевой жилы, мм²;
- 50 — номинальное суммарное сечение медного экрана, мм²;
- 10 — номинальное напряжение, кВ.
Если в спецификации указана только марка без числа жил, сечения экрана и класса напряжения, данных недостаточно для заказа. Эти параметры необходимо уточнить у проектировщика.

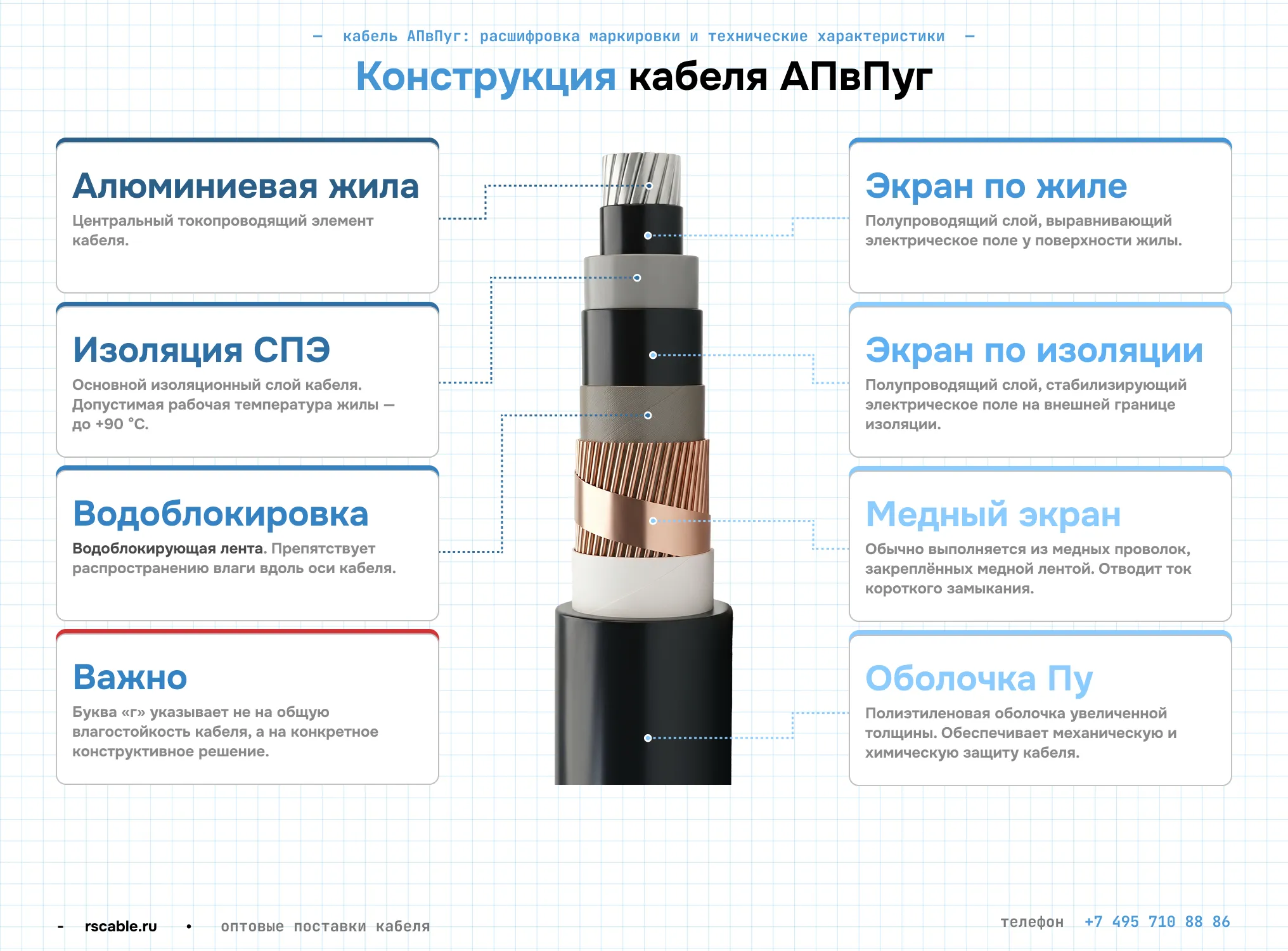

Конструкция кабеля АПвПуг: слои и их назначение
Конструкция кабеля АПвПуг строится послойно от центра к периферии, каждый слой выполняет строго определённую инженерную функцию:
- Алюминиевая токопроводящая жила (по ГОСТ 22483) — проводит рабочий ток; класс и форма жилы зависят от маркоразмера.
- Экран по жиле из полупроводящего СПЭ — выравнивает электрическое поле у поверхности жилы.
- Изоляция из сшитого полиэтилена — основной диэлектрический барьер, обеспечивает длительно допустимую температуру жилы +90 °C.
- Экран по изоляции из полупроводящего СПЭ — стабилизирует поле на внешней границе изоляции.
- Водоблокирующий слой — ограничивает распространение влаги вдоль кабеля.
- Металлический экран — обычно выполняется из медных проволок, скреплённых медной лентой. Отводит токи короткого замыкания и участвует в системе заземления.
- Усиленная полиэтиленовая оболочка — химически инертная, защищает кабель от механических воздействий и агрессивных грунтов.
В трёхжильном кабеле отдельно изолированные и экранированные жилы скручены в общий сердечник. Материал заполнения и точная последовательность наружных слоёв могут различаться, поэтому конструкцию конкретного маркоразмера проверяют по паспорту.
| Сечение жилы, мм² | Минимальное сечение экрана, мм² |
|---|---|
| 50–120 | 16 |
| 150–300 | 25 |
| 400 и более | 35 |
Технические характеристики кабеля АПвПуг
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 6, 10, 20 или 35 кВ — в зависимости от исполнения и производителя |

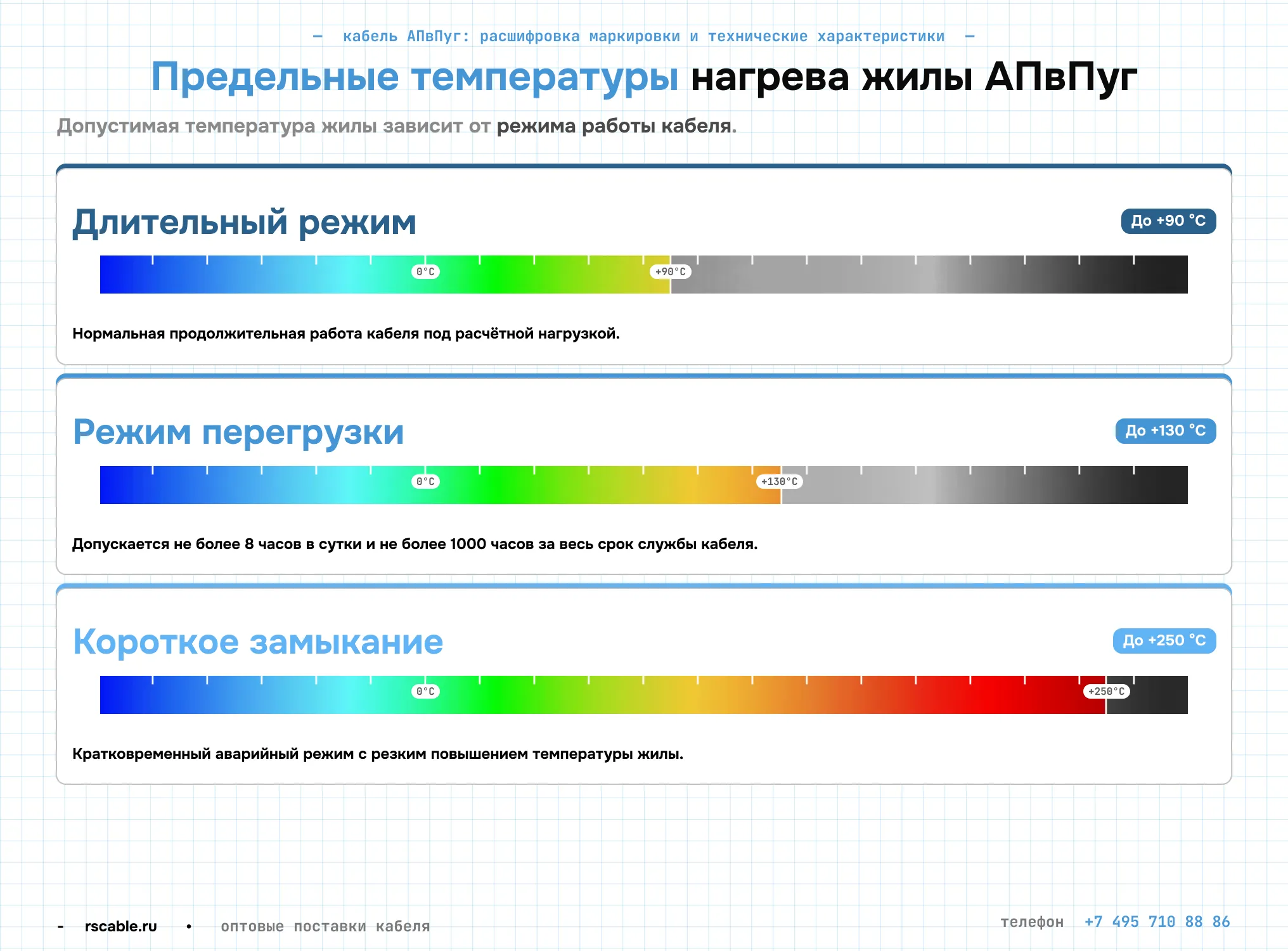

| Температура жилы (длительный режим) | +90 °C |
| Температура жилы (перегрузка) | до +130 °C (не более 8 ч/сут, не более 1000 ч за срок службы) |
| Температура жилы (КЗ) | до +250 °C |
| Сечение металлического экрана | Выбирается расчётом и указывается в полном обозначении |
| Температура эксплуатации и монтажа | Проверяется по ТУ и паспорту конкретного изделия |
| Минимальный радиус изгиба | Зависит от числа жил, наружного диаметра и требований производителя |
| Пожарные характеристики | Проверяются по индексу исполнения и сертификату конкретного кабеля |
| Срок службы | Уточняется по нормативной и эксплуатационной документации производителя |
ВАЖНО! При зимней прокладке критична температура самого кабеля, а не воздуха. Барабаны, хранившиеся на открытых площадках, перед монтажом при –20 °C и ниже прогревают в тёплом помещении.
Область применения АПвПуг
АПвПуг применяют для передачи и распределения электроэнергии в стационарных установках. Типовые сценарии:
- прокладка в земле и траншеях, в том числе в коррозионно-активных грунтах, при отсутствии опасных механических нагрузок;
- прокладка на обводнённых участках трассы, если выбранное исполнение и проект предусматривают необходимые меры защиты;
- прокладка без ограничения разности уровней трассы — преимущество кабелей с твёрдой полимерной изоляцией перед маслонаполненными конструкциями;
- прокладка на воздухе и в кабельных сооружениях при соблюдении требований пожарной безопасности и защите от механических повреждений.
Обычная полиэтиленовая оболочка не означает, что кабель подходит для любой групповой прокладки внутри сооружений. Для таких участков отдельно проверяют пожарный индекс и предусмотренные проектом меры огнезащиты.
АПвПуг не предназначен для передвижных установок. Если на трассе возможны значительные механические воздействия, рассматривают бронированное исполнение или дополнительную защиту.
Одножильное и трёхжильное исполнение
Одножильный кабель удобен для больших сечений и позволяет выбирать схему расположения фаз, но требует расчёта токов и наведённых напряжений в экранах. Трёхжильный кабель объединяет три фазы в одной конструкции, что влияет на массу, наружный диаметр, способ монтажа и допустимые токовые нагрузки.
Выбор нельзя делать только по сечению жилы. Нужно учитывать проектную схему линии, длину трассы, способ прокладки, доступное пространство, требования к экрану, кабельную арматуру и возможности монтажа.
Строительная длина не является универсальной для всей марки. Её согласуют по конкретному маркоразмеру, производителю и выбранному барабану. В заявке лучше сразу указать требуемые отрезки и допустимость маломеров.
Как выбрать кабель АПвПуг для проекта
- Определить класс напряжения сети. Значение должно совпадать с проектом и применяемой кабельной арматурой.
- Рассчитать сечение жилы. Учитываются токовая нагрузка, способ прокладки, температура среды, группировка кабелей и допустимая потеря напряжения.
- Выбрать сечение экрана. Основание — расчёт тока и длительности короткого замыкания и схема заземления.
- Определить число жил. Одножильное и трёхжильное исполнения отличаются условиями монтажа и эксплуатации.
- Проверить трассу. Важны грунт, влажность, риск механических повреждений, прокладка в сооружениях или на воздухе.
- Сверить климатические и пожарные требования. Проверяются температура монтажа, радиус изгиба, климатическое исполнение и пожарный индекс.
- Согласовать поставку. В заявке указывают полный маркоразмер, объём, строительные длины, объект поставки и требуемый срок.
Поставка кабеля АПвПуг через РОСКАБ
На складах РОСКАБ представлен кабель АПвПуг классов напряжения 6–35 кВ в одно- и трёхжильном исполнении, диапазон сечений — 50–800 мм². Строительная длина согласовывается при заказе, типовой диапазон — 500–1000 м в зависимости от сечения и производителя. Поставки напрямую с российских заводов с полным комплектом документов: сертификат соответствия, паспорт качества, протокол испытаний. Складская сеть по всей стране обеспечивает оперативную отгрузку в любой регион. Для подбора типоразмера и расчёта стоимости свяжитесь с менеджером или оставьте заявку на сайте.
Часто задаваемые вопросы
Что означает расшифровка кабеля АПвПуг?
А обозначает алюминиевую жилу, Пв — изоляцию из сшитого полиэтилена, Пу — усиленную полиэтиленовую оболочку, г — продольную герметизацию металлического экрана водоблокирующими элементами.
Для какого напряжения предназначен кабель АПвПуг?
Кабель выпускают для классов 6, 10, 20 и 35 кВ. В городских распределительных сетях наиболее распространён АПвПуг 10 кВ. Кабели разных классов напряжения несовместимы при монтаже соединительных муфт и концевых заделок.
Что означает число 50 в обозначении АПвПуг 1х240/50-10?
В обозначении 1х240/50-10 число 50 — номинальное суммарное сечение медного экрана в квадратных миллиметрах. Оно является самостоятельным проектным параметром и не определяется автоматически только по сечению жилы.
Где можно прокладывать АПвПуг?
Кабель применяют в стационарных линиях, в том числе в грунте и на обводнённых участках. Для прокладки в воде, на воздухе или в кабельных сооружениях необходимо проверить разрешённые условия конкретного исполнения, механическую защиту и противопожарные требования.
Заключение
Маркировка АПвПуг описывает базовую конструкцию кабеля: алюминиевую жилу, изоляцию из сшитого полиэтилена, усиленную полиэтиленовую оболочку и герметизацию металлического экрана. Для выбора этого недостаточно: необходимо учитывать класс напряжения, число и сечение жил, сечение экрана, условия трассы и требования пожарной безопасности.
