Маркировка кабельно-проводниковой продукции играет ключевую роль в выборе и использовании кабелей в различных сферах. Понимание ее позволяет не только правильно выбрать необходимую продукцию, но и обеспечить безопасность и эффективность её эксплуатации. В этой статье мы подробно рассмотрим, как расшифровывать маркировку кабелей, чтобы сделать осознанный выбор.

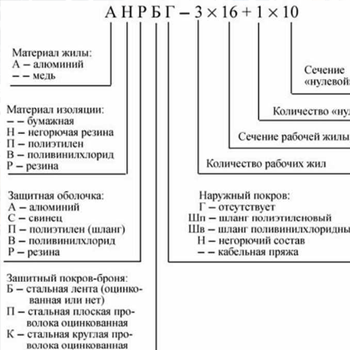

Основные элементы маркировки кабелей
Маркировка кабелей состоит из множества символов и букв, каждая из которых несёт определённую информацию. Основные элементы маркировки включают:
- Материал проводника.
- Тип изоляции.
- Конструктивные особенности.
- Номинальное напряжение.
- Климатическое исполнение.
Рассмотрим подробнее каждый из этих элементов.
1. Материал проводника
Материал проводника обозначается первыми буквами в маркировке. В России используются следующие обозначения:
- А — алюминиевый проводник.
- М — медный проводник (в маркировке не указывается, медь является стандартом по умолчанию).
2. Тип изоляции
Следующая группа букв указывает на материал изоляции проводников и оболочки:
- В — поливинилхлоридная (ПВХ) изоляция.
- П — полиэтиленовая изоляция.
- Р — резиновая изоляция.
- К — бумажная пропитанная изоляция.
3. Конструктивные особенности
Далее в маркировке указываются конструктивные особенности кабеля:
- Г — гибкий кабель.
- Ш — шланговая оболочка.
- С — свинцовая оболочка.
- Б — бронированный кабель (с бронепокровом).
4. Номинальное напряжение
Номинальное напряжение кабеля указывается числовыми значениями, например, 1 кВ, 10 кВ. Оно показывает, для какого максимального напряжения рассчитан кабель.
5. Климатическое исполнение
Маркировка также может включать буквы, указывающие на климатическое исполнение:
- У — умеренный климат.
- ХЛ — холодный климат.
- Т — тропический климат.
Примеры расшифровки маркировки кабелей
Для лучшего понимания приведём несколько примеров расшифровки маркировки кабелей.
Пример 1: ВВГ
Маркировка ВВГ расшифровывается следующим образом:
- В — поливинилхлоридная (ПВХ) изоляция жил.
- В — ПВХ оболочка.
- Г — гибкий кабель без брони.
Этот кабель используется в электропроводке для стационарной прокладки, обладает хорошей гибкостью и прочностью.
Пример 2: АСБ
Маркировка АСБ расшифровывается следующим образом:
- А — алюминиевый проводник.
- С — свинцовая оболочка.
- Б — бронированный кабель.
Такой кабель подходит для прокладки в условиях повышенной механической нагрузки и защищён от внешних воздействий благодаря броне.
Пример 3: ПвП
Маркировка ПвП расшифровывается следующим образом:
- П — полиэтиленовая изоляция жил.
- в — оболочка из полиэтилена.
- П — плоский кабель.
Этот кабель используется для прокладки в земле и на открытом воздухе, благодаря своей устойчивости к внешним воздействиям.
Выбор кабеля по маркировке
Знание маркировки позволяет выбирать кабели, максимально соответствующие условиям эксплуатации и требованиям безопасности. Рассмотрим несколько ситуаций:
- Для домашней электропроводки. В большинстве случаев подойдёт кабель марки ВВГ, который обладает необходимыми характеристиками для внутренней прокладки в стенах и полах.
- Для прокладки в земле. Для таких условий необходимо выбирать кабели с бронёй, например, АСБ, которые защитят проводники от механических повреждений.
- Для промышленного использования. В условиях повышенных нагрузок и агрессивной среды лучше использовать бронированные кабели и устойчивые к химическим воздействиям, такие как КГ или КВВГ.
Правильное понимание маркировки кабелей является залогом их безопасного и эффективного использования. Надёжные поставщики кабельно-проводниковой продукции, такие как компания РОСКАБ, всегда предоставляют подробную информацию о своей продукции и гарантируют её соответствие всем необходимым стандартам. Приглашаем ознакомиться с нашим каталогом кабеля.
