Низковольтный кабель: конструкция и особенности

Советы покупателям 14 декабря 2024

Электроэнергия является неотъемлемой частью нашей жизни и ее передача осуществляется посредством кабелей различного типа. Среди них особое место занимают кабели для низкого напряжения, которые широко используются в самых различных сферах – от бытовых нужд до промышленных объектов. Знание их характеристик и особенностей позволяет не только правильно выбрать необходимый кабель, но и обеспечить безопасность и эффективность работы электрических систем. Рассмотрим подробнее особенности и характеристики низковольтных кабелей, чем они отличаются от высоковольтных аналогов и область их применения.

Отличительные особенности низковольтного кабеля

Низковольтный кабель – это электрический кабель, предназначенный для работы в сетях с напряжением до 1000 вольт (В). Такие кабели находят широкое применение в бытовой электропроводке, осветительных системах, а также в некоторых промышленных установках.

С учетом отличий в обслуживании электрооборудования и установок, а также требованиям к электробезопасности обычно выделяют две категории номинального напряжения — до 1000 В (низковольтный кабель) и свыше 1000 В (высоковольтный кабель). В установках до 1000 В поражение электрическим током возможно только при непосредственном контакте с проводником тока, тогда как более высокие напряжения могут создавать пробои в воздушных промежутках. Для установок с напряжением выше 1000 В определены минимальные допустимые расстояния до находящихся под напряжением токоведущих частей.

В отличие от высоковольтных кабелей, которые предназначены для передачи электроэнергии на дальние расстояния с высоким напряжением от 35 кВ до 220 кВ, низковольтные кабели имеют более простую конструкцию и предназначены для работы в менее жестких условиях. Высоковольтные кабели требуют более сложной изоляции и дополнительных мер безопасности, так как они могут представлять серьезную опасность для жизни и здоровья человека.

Основные отличия низковольтных кабелей от высоковольтных заключаются в уровне рабочего напряжения, материалах изоляции и конструктивных особенностях.

	Низковольтный кабель	Высоковольтный кабель
Рабочее напряжение	до 1 кВ	свыше 1 кВ
Материалы изоляции кабеля	Обычно используют поливинилхлорид (ПВХ), резину или полиэтилен.	Применяют сложные композиты, такие как сшитый полиэтилен, бумажно-масляная изоляция и др.
Конструкция	Простая структура, включающая один или несколько проводников, изолированных друг от друга и от внешней среды.	Сложная многоуровневая система изоляции, включающая защитные экраны и дополнительные слои для повышения стойкости к высоким напряжениям.

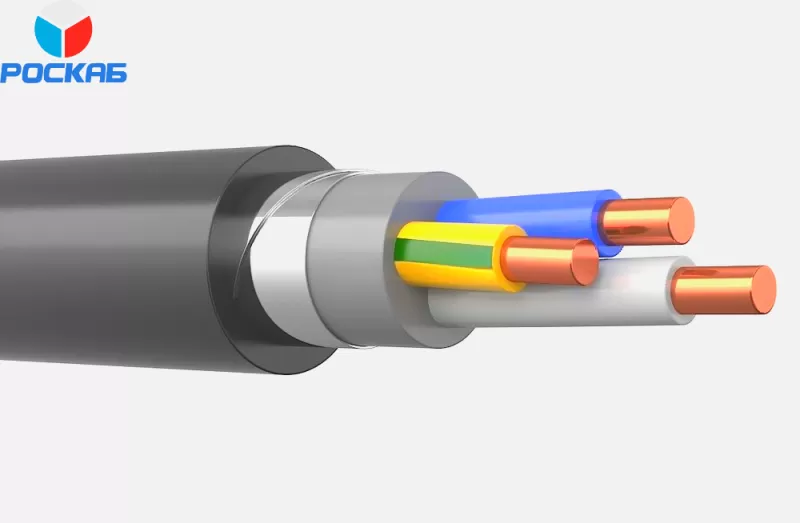

Конструкция низковольтного кабеля

Конструкция низковольтных кабелей различается в зависимости от их назначения, условий эксплуатации и модели кабеля. Однако в среднем схема строения кабеля включает следующие элементы:

1. Жилы (проводники). Основу кабеля составляют медные или алюминиевые жилы. Жилы могут быть монолитными или многожильными – до нескольких десятков, в зависимости от требуемой гибкости и прочности. Кабели низкого напряжения, используемые для стационарной прокладки, чаще всего имеют алюминиевые жилы из-за их более доступной цены.

2. Изоляция жил. Каждая жила покрывается слоем изоляции, который предотвращает короткое замыкание между ними. Наиболее распространенными материалами для изоляции являются ПВХ, резина и полиэтилен. Изоляционный слой может иметь различную толщину в зависимости от условий эксплуатации.

3. Заполнение – материалы, заполняющие пространство между жилами и оболочкой. Они обеспечивают дополнительную защиту и придают кабелю необходимую форму и жесткость.

4. Броня и экран (опционально). Некоторые типы низковольтных кабелей могут иметь дополнительные защитные слои из стальной или алюминиевой ленты. Броня защищает кабель от механических повреждений и агрессивных сред, экран – от электромагнитных помех и выравнивания электрических полей внутри кабеля, а также. для его заземления.

5. Наружный слой. Оболочка служит для дополнительной защиты кабеля от внешних воздействий – ультрафиолетового излучения, влаги и химических веществ и др.

Основные характеристики низковольтного кабеля

Низковольтные кабели обладают рядом особенностей и характеристик:

Безопасность. Благодаря использованию качественных изоляционных материалов и защитных оболочек, низковольтные кабели обеспечивают высокую степень безопасности при эксплуатации. Это особенно важно в жилых помещениях и общественных зданиях, где риск поражения электрическим током должен быть сведен к минимуму.

Гибкость. Многожильные конструкции позволяют использовать кабели в местах, где требуется высокая подвижность или частые изгибы. Низковольтные кабели обладают достаточной гибкостью, что облегчает их укладку и подключение в условиях ограниченного пространства или в труднодоступных местах.

Надежность. Кабели этого типа рассчитаны на длительную эксплуатацию в сложных условиях. Современные технологии производства позволяют создавать изделия, устойчивые к воздействию влаги, ультрафиолетового излучения, температурных колебаний и других внешних факторов.

Температурный диапазон. Этот показатель отражает способность кабеля сохранять свои электрические и механические свойства при различных климатических условиях и нагрузках. Для большинства низковольтных кабелей рабочая температура варьируется в пределах от -40°C до +70°C. Однако существуют специальные модификации, предназначенные для экстремальных условий эксплуатации, где диапазон может расширяться как в сторону низких (-60°C), так и высоких (+90°C) температур.

Устойчивость к воздействию внешних факторов. Низковольтные кабели устойчивы к воздействию влаги, температурных колебаний и химически активных веществ. Это особенно важно в условиях наружной прокладки и эксплуатации в агрессивных средах.

Сертификация. Качественные низковольтные кабели проходят сертификацию по государственным стандартам, что гарантирует их безопасность и соответствие требованиям.

Таким образом, выбор низковольтного кабеля – это не просто покупка провода для подключения оборудования. Это грамотный подход к выбору кабеля с учетом технических характеристик, особенностей конструкции и условий эксплуатации. Каждый элемент, начиная от материала жил и заканчивая изоляцией, играет свою важную роль в обеспечении безопасной и эффективной передачи электроэнергии. Помните, что правильный выбор кабеля – залог долговечной и бесперебойной работы электросети и безопасность людей, взаимодействующих с электрическими системами.
