Многопроволочная токопроводящая жила: особенности, виды, преимущества

Сегодня электрические системы играют центральную роль в обеспечении функционирования различных устройств и технологий. Одним из основных компонентов этих систем является токопроводящая жила, которая отвечает за передачу электрического тока от источника к потребителю. Существует два основных типа токопроводящих жил силового кабеля: однопроволочные и многопроволочные. В данной статье мы сосредоточимся на многопроволочных токопроводящих жилах, их особенностях, видах и применении.

Многопроволочная токопроводящая жила: понятие и назначение

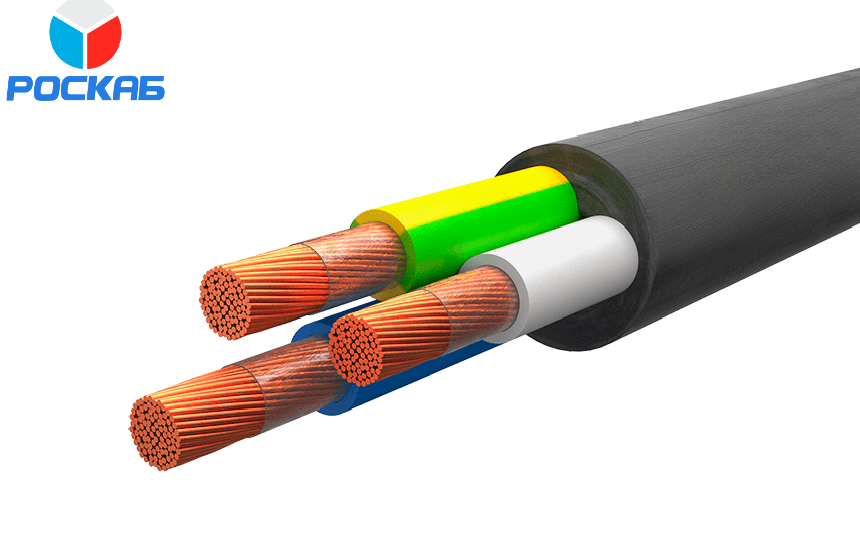

Многопроволочная токопроводящая жила (ТПЖ) представляет собой конструкцию, состоящую из нескольких тонких проволок, скрученных вместе в один пучок. Такая структура позволяет значительно улучшить гибкость кабеля и снизить риск механических повреждений при эксплуатации. Материалы для изготовления многопроволочных жил могут варьироваться в зависимости от требований к проводимости, температурным условиям и другим параметрам.

Многопроволочные жилы используются в различных типах силовых кабелей, что делает их незаменимыми в электроэнергетике и других областях.

Одним из основных документов, устанавливающих требования к токопроводящим жилам кабелей и проводов является межгосударственный стандарт ГОСТ 22483-2021 (ранее действующий ГОСТ 22483-2012).

При маркировке силового кабеля многопроволочные жилы обозначаются аббревиатурами МК (многопроволочная круглая жила) или МС (многопроволочная секторная жила), которые следуют после описания числа жил и их сечения.

Основные функции и преимущества использования многопроволочных жил

Использование многопроволочных токопроводящих жил имеет ряд преимуществ перед однопроволочными аналогами:

Повышенная гибкость. Благодаря множеству тонких проволок, кабель становится более гибким, в сравнении с однопроволочной ТПЖ равного суммарного сечения, что упрощает его монтаж и эксплуатацию в сложных условиях – в ограниченном пространстве или в условиях частых изгибов. Многопроволочный пучок более податлив на изгиб, чем толстый монолитный одножильный проводник.

Устойчивость к механическим повреждениям. Скрученная структура уменьшает вероятность обрыва отдельных проволок, что повышает общую надежность кабеля. Многопроволочные жилы менее подвержены повреждениям при механических воздействиях по сравнению с одножильными. Это особенно важно в условиях промышленных предприятий или на строительных площадках.

Эффективность передачи тока. Использование многопроволочных жил позволяет снизить сопротивление, что ведет к более эффективной передаче электрической энергии.

Улучшенное распределение нагрузки. Равномерное распределение тока между проволоками снижает нагрев и увеличивает срок службы кабеля.

Виды многопроволочной ТПЖ

Существует несколько классификаций многопроволочных токопроводящих жил в зависимости от их структуры и назначения.

Классификация по материалу

Многопроволочные токопроводящие жилы могут быть изготовлены из различных материалов, среди которых наиболее распространены:

Медь. Обладает высокой проводимостью и устойчивостью к коррозии. Медь является наиболее распространенным материалом для многопроволочных жил.

Алюминий. Легче меди, однако имеет несколько меньшую проводимость. Алюминиевые жилы часто применяются в тех случаях, когда вес конструкции имеет важное значение, например, в воздушных линиях электропередач.

По количеству и форме проволок

Многопроволочные жилы классифицируются также по количеству проволок и их диаметру:

Круглая жила. Проволоки равномерно распределены по окружности, обеспечивая равномерную нагрузку на каждую проволоку. Проволоки одинакового диаметра, что обеспечивает равномерное распределение тока.

Круглая уплотненная жила, используется в кабелях для высокого напряжения.

Секторная жила. Проволоки группируются в жилы в форме сектора, что позволяет уменьшить диаметр кабеля и повысить эффективность использования пространства внутри оболочки.

Секторные жилы можно скрутить более компактно, получив кабель меньшего диаметра. Это даст значимые преимущества кабеля при его монтаже, так как он займет меньше места, например в кабельном канале или кабельной нише. Такой кабель значительно легче кабеля с круглыми жилами, так как потребляется меньше материалов заполнения, наполнения и покрытия.

Каждый тип многопроволочной ТПЖ имеет свои особенности и применяется в определенных условиях.

Отличие многопроволочной жилы и многожильного кабеля

Отличия между многопроволочной жилой и многожильным кабелем часто становятся предметом обсуждений, так как эти термины иногда путают. Чтобы прояснить ситуацию, важно понимать, что многопроволочная жила является одним из компонентов, который может входить в состав многожильного кабеля.

- Многопроволочная жила – это отдельный проводник, состоящий из многих тонких проволок, сплетенных вместе в единый пучок. Данная жила, как правило, используется для повышения гибкости и прочности, а также для улучшения электропроводимости.

- Многожильный кабель – это конструкция, состоящая из нескольких многопроволочных жил, собранных в одной оболочке. Многожильные кабели могут содержать несколько многопроволочных жил, которые изолированы друг от друга, что позволяет использовать различные конфигурации для определенных приложений.

Таким образом, многопроволочная токопроводящая жила является важным элементом современных электрических систем, обеспечивая высокую проводимость и гибкость кабеля на протяжении долгого времени. Благодаря своим преимуществам такие жилы находят широкое применение в различных отраслях промышленности, энергетики и в быту. С учетом растущих требований к надежности и долговечности проводников, многопроволочные жилы становятся все более предпочтительным выбором в современных технологиях.
