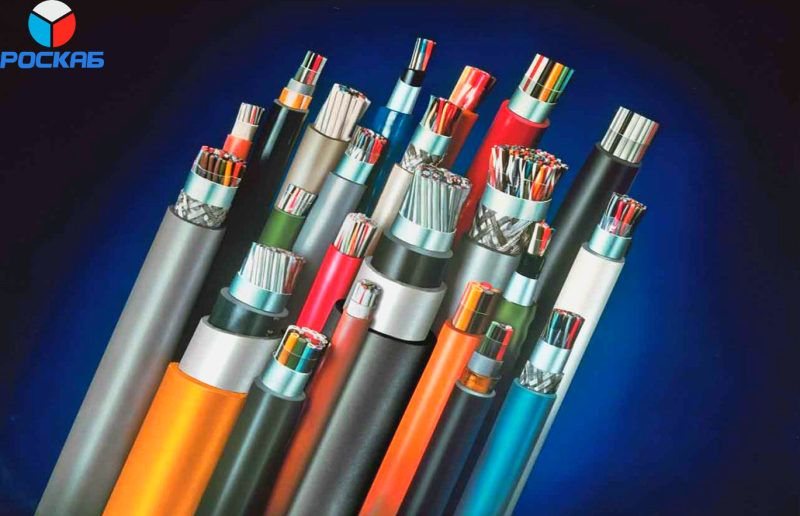

Классы напряжения электросетей: особенности кабеля в них

Электрическая энергия — основа современной цивилизации. Она обеспечивает питание наших домов, офисов, фабрик и городов, создавая комфортные условия для жизни и способствуя развитию. Однако для того, чтобы электричество могло безопасно и эффективно передаваться от источника до конечного потребителя, необходимо учитывать множество факторов.

Одним из ключевых элементов является выбор подходящего силового кабеля. От его качества и характеристик зависит бесперебойная работа системы. Одним из основных параметров, на который следует обратить внимание, является класс напряжения электросети. Он определяет, насколько кабель способен выдерживать определенные уровни электрического напряжения без повреждений и потерь.

В статье подробно рассмотрим, какие классы напряжения существуют и какими особенностями обладают кабели каждого из них. Это поможет лучше понять, как выбирать кабельную продукцию для конкретных условий эксплуатации и избежать ошибок при проектировании электрических сетей.

Что значит напряжение?

Напряжение электросети — это электрическое напряжение, которое кабель может безопасно передавать без риска повреждения изоляции или других компонентов. Это значение определяется как максимальное рабочее напряжение, при котором кабель может функционировать в нормальных условиях эксплуатации. Чем выше напряжение, тем больше энергии может быть передано за единицу времени.

Напряжение является критически важным параметром, так как оно влияет на выбор материалов, конструкцию и изоляцию кабеля. При неправильном выборе класса напряжения возможны серьезные последствия: от перегрева и выхода из строя оборудования до возникновения пожаров.

Силовые кабели – проводники, способные передавать большие объемы электрической энергии на большие расстояния без значительных потерь мощности. Важно понимать, что каждый кабель рассчитан на определенное максимальное рабочее напряжение, превышение которого может привести к повреждению изоляции и возникновению аварийных ситуаций.

Различают два основных вида напряжения:

Номинальное напряжение – это стандартизированное значение напряжения, при котором кабель предназначен работать в нормальных условиях эксплуатации. Оно указывается производителем и обычно соответствует параметрам электросети, для которой кабель используется.

Максимальное рабочее напряжение – это предельное значение напряжения, до которого кабель может безопасно функционировать без риска повреждения изоляции или перегрева жил. Превышение этого значения может привести к выходу кабеля из строя.

Классы напряжения

В зависимости от уровня напряжения электрические сети делятся на несколько классов. Эти классы определяют, какой уровень напряжения используется для передачи и распределения электроэнергии.

Низкое напряжение

Этот класс охватывает диапазоны напряжений до 1000 В и включает внутренние сети, распределяющие электроэнергию на небольшом пространстве – в рамкам района, города, села или промышленного предприятия: городские распределительные сети, линии электропередач внутри зданий и другие системы, работающие при напряжении до 380/220 В. Особенностью кабелей данного класса является их высокая гибкость и простота монтажа.

Основные характеристики кабелей этого класса включают:

Простота конструкции. Кабели низкого напряжения обычно имеют простую конструкцию, включающую медную или алюминиевую жилу, изоляцию из ПВХ или резины и внешнюю оболочку.

Безопасность. Кабель должен быть устойчивым к возгоранию и не выделять токсичных веществ при нагреве.

Низкая стоимость. Благодаря простой конструкции и использованию недорогих материалов, такие кабели являются одними из доступных на рынке.

Широкий спектр применения. Эти кабели могут использоваться как внутри помещений, так и снаружи, хотя для наружного использования требуется дополнительная защита от воздействия окружающей среды.

Примеры применения кабелей низкого напряжения: электропроводка в жилых домах, офисах, магазинах и других зданиях, где требуется подключение к сети переменного тока напряжением 220/380 В. Они широко используются в бытовых и промышленных сетях, а также в распределительных системах низкого напряжения: СИП 1, 2, 3, 4; ВВГнг (А)-LS и т.д.

Среднее напряжение

Диапазон среднего напряжения находится в пределах от 3 до 35 кВ. Сети этого типа применяются для передачи электроэнергии на небольшие расстояния к промышленным, городским и сельским потребителям. Например, от подстанций к крупным потребителям, таким как промышленные предприятия или жилые районы. Кабели для этих сетей имеют более сложную конструкцию, включающую усиленную изоляцию и защитные оболочки, чтобы обеспечить надежную работу при повышенных уровнях напряжения: М35, АС 70/11, ВВПнг(А)-LS, АПвПУ и другие.

Особенности кабелей:

Усиленная изоляция. Для обеспечения безопасности и предотвращения пробоев используется многослойная изоляция, которая способна выдерживать высокие уровни напряжения.

Специальные материалы. Изоляционные материалы, такие как этиленпропиленовая резина, обладают высокой устойчивостью к воздействию тепла и механических нагрузок.

Защита от внешних воздействий. Внешняя оболочка кабелей среднего напряжения часто изготавливается из специальных полимерных материалов и композиций, обеспечивающих защиту от влаги, ультрафиолетовых лучей и химических веществ.

Высокое напряжение

Высоковольтные сети функционируют при напряжениях свыше 35 кВ. К ним относятся питающие сети 110-220 кВ регионального масштаба, то есть предназначены для передачи больших объемов электроэнергии на значительные расстояния, часто от электростанций до крупных городов или регионов.

Такие сети используются для передачи электроэнергии от ОДУ (объединенных диспетчерских управлений) к РДУ (региональным диспетчерским управлениям).

На территории РФ функционирует 49 РДУ, в состав некоторых РДУ входит несколько регионов.

Кабели для высоковольтных линий характеризуются следующими особенностями:

Высокая прочность изоляции. Кабели высокого напряжения требуют использования специальных изоляционных материалов, таких как сшитый полиэтилен или композитные материалы, которые обеспечивают надежную защиту от электрических пробоев.

Маслонаполненность. Некоторые типы высоковольтных кабелей содержат масло, которое помогает улучшить диэлектрические свойства изоляции и предотвратить образование воздушных пустот, способных привести к пробою.

Большие размеры и вес. Кабели высокого напряжения значительно крупнее и тяжелее своих аналогов меньшего напряжения, что связано с необходимостью обеспечивать достаточную толщину изоляции и защиту от внешних воздействий.

Минимизация потерь. Конструкция кабеля должна способствовать снижению потерь энергии при передаче на большие расстояния.

Конструктивные особенности. Их конструкция часто включает дополнительные элементы защиты от внешних воздействий, таких как металлические экраны и водоотталкивающие оболочки.

Сверхвысокое напряжение

Сети сверхвысокого напряжения работают при уровнях напряжения свыше 200 – 1000 кВ и необходимы для передачи больших объемов электроэнергии на дальние расстояния и ее распределение на большой площади.

Это системообразующие сети осуществляют функции формирования объединенных энергосистем (ОЭС), объединяя мощные электрические станции и обеспечивая их работу как единого объекта управления и передачу электроэнергии от них.

В единую энергетическую систему (ЕЭС) входят:

ОДУ – объединенные диспетчерские управления регионов, синхронизированные между собой, например, ОДУ Средней Волги, ОДУ Урала, ОДУ Северо-Запада и т.д.

Технологически изолированные системы, которые работают автономно и самостоятельно вырабатывают электроэнергию, например, районы Крайнего Севера.

Для передачи электроэнергии здесь используют несколько способов:

Воздушная прокладка: алюминиевые провода со стальным сердечником (АС), медный провод 150 сечения (М150), неизолированные провода.

Подземная прокладка либо в кабельных сооружениях: используются кабели с изоляцией из сшитого полиэтилена либо маслонаполненные, дополнительно в конструкции кабеля могут использоваться водоблокирующие элементы.

Кабели для сверхвысокого напряжения требуют специализированного оборудования для монтажа и обслуживания, а также тщательного контроля за состоянием изоляции.

Ультравысокое напряжение

К этому классу напряжения относятся магистральные сети ЛЭП напряжением переменного тока 1000кВ и 1500 кВ, постоянного тока – до 1500 кВ.

На территории РФ такие сети в настоящее время не используются.

Сегодня все нуждается в надежном источнике питания – от бытовых приборов до промышленных предприятий. Классы напряжения электросетей играют ключевую роль в обеспечении безопасности и эффективности передачи электроэнергии. Силовые кабели, используемые в этих сетях, должны соответствовать строгим стандартам качества и безопасности, чтобы предотвратить аварии и обеспечить стабильную работу оборудования.

Выбор правильного кабеля для сетей определенного класса напряжения — это залог надежной работы электрических систем. Знание классов напряжения и соблюдение требований к кабелю, позволяет профессионалам создавать безопасные и эффективные электрические сети, обеспечивая бесперебойное снабжение энергией наших домов, офисов и производств.
