Кабели высокого напряжения свыше 110 кВ: виды и особенности
Опубликовано: 19 декабря 2024
Обновлено: 20 декабря 2024
1 910 прочтений
4 мин. чтения
Александр Головков
Эксперт по кабельно-проводниковой продукции
Коротко о главном
Кабели высокого напряжения играют важную роль в системах электроснабжения, обеспечивая безопасную и эффективную передачу электроэнергии.
Современная энергетика требует надежных решений для эффективной передачи электроэнергии на значительные расстояния без существенных потерь в мощности. Одним из ключевых элементов здесь являются кабели высокого напряжения, способные выдерживать напряжение свыше 110 кВ. Эти кабели представляют собой сложные инженерные конструкции, разработанные специально для работы в условиях экстремальных нагрузок и высоких температурных режимов. Они служат основными транспортными путями для электроэнергии, обеспечивая передачу мощности и соединяя генерационные мощности с распределительными сетями. Это особенно актуально в условиях растущих потребностей в электроэнергии и необходимости модернизации инфраструктуры.
Отличительные черты высоковольтного кабеля
Кабели высокого напряжения – особая категория кабельных изделий, используемая для передачи электроэнергии при напряжении от 110 кВ и даже выше. Их главная особенность заключается в способности обеспечивать передачу больших объемов электричества на значительные расстояния с минимальными потерями.
Для этого они должны обладать следующими характеристиками:
Способность к передаче больших мощностей. Эти кабели способны передавать значительные объемы электроэнергии, что делает их незаменимыми для подключения крупных промышленных объектов и распределительных сетей.
Эффективная изоляция. Изоляция должна быть способна выдержать высокое напряжение, не допуская утечки тока и обеспечивая надежную и безопасную эксплуатацию. Применение качественных изоляционных материалов, устойчивых к внешним воздействиям, например, сшитого полиэтилена или бумаги, пропитанной маслом, позволяет предотвратить пробои и утечки в кабеле.
Стойкость к внешним факторам. Кабели, предназначенные для работы с высоким напряжением, эксплуатируются в сложных климатических условиях, поэтому они должны быть защищены от влаги, температурных колебаний и механических повреждений.
Долговечность. Кабели рассчитаны на длительную эксплуатацию в течение многих лет (около 30 лет).
По сравнению с низковольтными, высоковольтные кабели имеют ряд существенных различий в материалах изоляции и конструкции. Для изоляции в высоковольтных кабелях применяются специальные полимерные материалы, такие как этиленпропиленовая резина. Этот материал отличается высокой диэлектрической прочностью и устойчивостью к старению. Кроме того, высоковольтные кабели часто имеют сложную конструкцию, состоящую из нескольких слоев изоляции и защитных оболочек.
Разновидности кабелей высокого напряжения
В зависимости от материала изоляции высоковольтных кабелей выделяют:
Кабели с изоляцией из сшитого полиэтилена. Обладают высокой электропроводимостью и стойкостью к высоким температурам, что делает их оптимальным решением для систем напряжением до 220 кВ.
Кабели с бумажно-масляной изоляцией. Они обладают хорошими диэлектрическими свойствами, но требуют регулярного обслуживания. Бумага изоляции пропитывается маслом различной вязкости – может быть стекающая и нестекающая. Если разность участков прокладки на разноуровневой трассе более 25 метров, изоляция в кабеле используется с нестекающим составом.
Кабели с поливинилхлоридом. Обладают хорошими защитными свойствами и высокой механической прочностью, но не так устойчивы к высоким температурам – при температуре свыше 90С начинают плавится.
Кабели с резиновой изоляцией. Такие кабели имеют ограниченный срок действия, так как под воздействием ультрафиолета резина разрушается. Но зато они более гибкие и влагостойкие.
Структура кабелей высокого напряжения
Полноценная работа кабелей высокого напряжения зависит от продуманной конструкции, которая обеспечивает надежность, эффективность и безопасность эксплуатации.
Кабели считаются полностью изолированными, так как они имеют комплексную систему изоляции, включающую изоляцию, полупроводниковые слои и металлический экран.

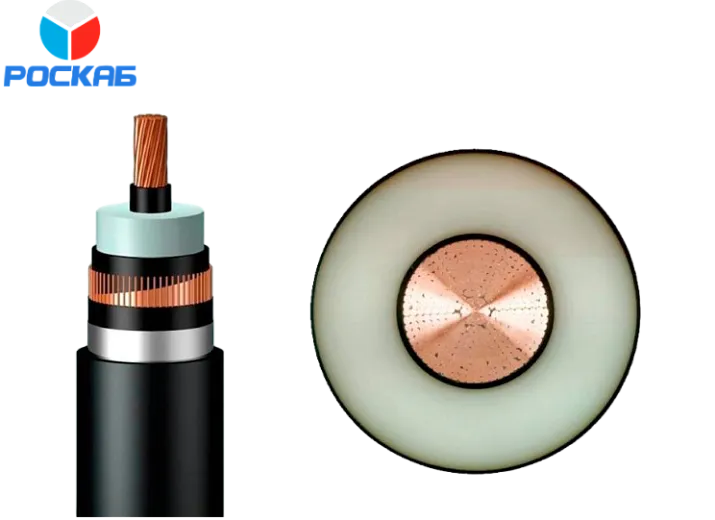

В конструкцию высоковольтного кабеля входит ряд ключевых элементов:
Жилы – могут быть медные и алюминиевые. Сечение кабеля может быть разным, что влияет на его способность выдерживать электрическую нагрузку. Использование круглых или многопроволочных конструкций позволяет повысить прочность и гибкость кабеля.
Изоляция – основной элемент защиты от электрических пробоев. Основные материалы для изоляции таких кабелей – сшитый полиэтилен, бумага с масляной пропиткой и поливинилхлорид. Изоляционный слой должен иметь достаточную толщину для предотвращения пробоя и гарантии работоспособности в разных климатических условиях.
Экран – металлический экран защищает или помогает снизить электромагнитные помехи и уменьшить рассеивание электрического поля. Экранирование помогает сохранить целостность сигнала и минимизировать риски воздействия внешних наводок.
Защитная оболочка — это внешний слой, который защищает кабель от механических повреждений и неблагоприятных внешних условий. Она изготавливается из материалов, устойчивых к ультрафиолетовому излучению и химическим веществам.
Одним из ярких примеров использования высоковольтного кабеля – проект "Северный поток", где применяются кабели для передачи электроэнергии через море, на дальние расстояния. Также стоит отметить использование таких кабелей в системах распределения электроэнергии в крупных мегаполисах, где надежность и безопасность являются приоритетными задачами.
Высоковольтные кабели имеют большое значение в современной электроэнергетике. Они не только обеспечивают эффективную передачу электричества, но и гарантируют надежность и безопасность работы систем энергоснабжения. Благодаря разнообразию типов и конструкций, высоковольтные кабели могут применяться в различных сферах, что делает их незаменимыми в повседневной жизни и новых проектах, направленных на устойчивое развитие энергетики.
