Вертикальная прокладка кабеля является важным этапом в монтаже электрических систем, требующим особого внимания к деталям. Эта технология позволяет надежно и безопасно разместить кабели в вертикальных конструкциях, таких как стены и шахты, в многоэтажных зданиях, торговых центрах и промышленных объектах, обеспечивая эффективную передачу электроэнергии и данных. Такой процесс требует не только технических знаний, но и внимательного подхода к выбору материалов и методов установки. Вертикальная прокладка кабеля — это не просто задача, а целая область знаний, основанная на соблюдении правил и стандартов, которые гарантируют безопасность и эффективность работы электрических систем и оборудования. С учетом постоянного роста высотного строительства и увеличения требований к надежности электрических систем, понимание особенностей вертикальной прокладки становится особенно актуальным.
Что представляет собой вертикальная прокладка кабеля?

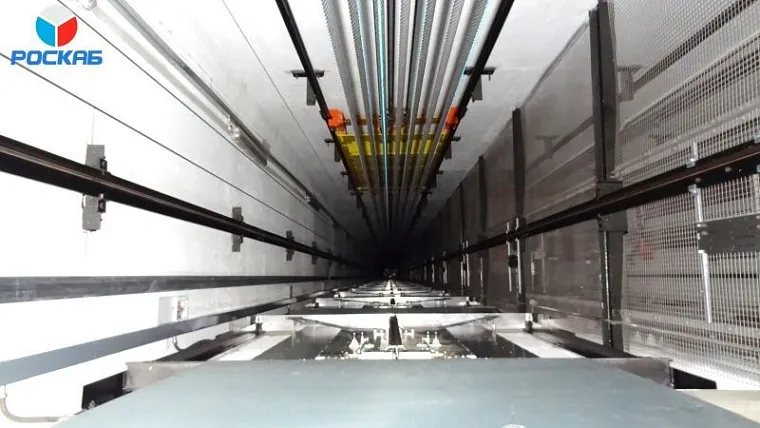

Вертикальная прокладка кабеля заключается в установке кабелей в вертикальных шахтах, по стенам или в других конструктивных элементах зданий. Этот метод позволяет оптимально использовать пространство, что особенно важно в многоэтажных сооружениях. Однако он также сопряжен с определенными сложностями:
Необходимо тщательно продумать схему прокладки, чтобы избежать перегибов и повреждений.
Важно обеспечить надежное крепление кабелей, чтобы они не подвергались воздействию собственного веса и не нарушали целостность изоляции.
Кабель, который устанавливается вертикально, должен быть надежно зафиксирован с помощью специальных креплений. Эти крепления должны быть установлены так, чтобы избежать повреждения внешней оболочки кабеля и сохранить целостность соединений в муфтах жилы. На этапе проектирования необходимо заранее определить места установки крепежа, чтобы обеспечить максимальную жесткость фиксации.
Основной задачей является предотвращение деформации оболочек и нарушений соединений жил под действием собственного веса кабелей.
Кабели должны быть проложены с учетом возможности температурных деформаций и смещений, что также требует запаса по длине.
Требования к кабелям для вертикальной прокладки
Кабели для вертикальной прокладки используются в тех случаях, когда необходимо проложить кабельную линию между этажами здания или другими уровнями конструкций. Эти кабели должны обладать рядом специфических характеристик, чтобы обеспечить надежность и безопасность при эксплуатации:
Механическая прочность. Вертикальная прокладка часто связана с повышенными нагрузками на кабель, поэтому такие кабели имеют усиленную конструкцию, способную выдерживать давление и трение во время установки и эксплуатации и должны быть защищены от воздействия внешних факторов. Высота прокладки должна превышать 2 метра для защиты от случайных повреждений, вызванных движением транспорта или работой механизмов.
Огнестойкость и пожаробезопасность. Поскольку вертикальные трассы могут проходить через несколько этажей, важно минимизировать риск распространения огня. Поэтому кабели должны соответствовать строгим стандартам пожарной безопасности и изготавливаются с применением материалов, не поддерживающих горение, которые минимизируют риск распространения огня и выделения токсичных газов.
Гидроизоляция и защита от внешних воздействий. Для предотвращения коррозии и коротких замыканий и в зависимости от условий эксплуатации, кабели могут иметь дополнительную защиту от влаги, пыли и агрессивных сред.
Электрическая прочность. Кабели должны иметь высокие диэлектрические свойства для предотвращения коротких замыканий.
Способность к компенсации температурных изменений. Необходимо учитывать возможные деформации при изменении температуры.
Наличие специальной изоляции. Изоляция должна предотвращать стекание пропиточного состава в нижнюю часть системы, что может привести к снижению электрической прочности.
Виды кабелей для вертикальной прокладки
Существует несколько типов кабелей, которые идеально подходят для вертикальной прокладки:
Кабели с бумажной пропитанной изоляцией – обладают отличными диэлектрическими свойствами, но требуют особого внимания при монтаже из-за риска стекания пропиточного материала. Эти кабели применяются в сетях переменного тока и обеспечивают высокую степень надежности. Они могут использоваться на разноуровневых участках с разницей высот между высшей и низшей точками не более 15–25 метров. На участках с большим перепадом высот существует риск того, что пропиточный состав будет стекать в нижнюю часть трассы. Это может привести к снижению электрической прочности кабеля в верхней части и разгерметизации кабеля из-за повышенного давления пропиточной массы в нижней части трассы. Для предотвращения такой ситуации используются стопорные муфты при соединении строительных длин кабеля, повышается вязкость или уменьшается количество пропитки кабеля.
Кабели с обедненной пропитанной изоляцией – легкие и гибкие, они подходят для ограниченных пространств, обеспечивая высокую проводимость по сравнению с обычной бумажной изоляцией, что позволяет им лучше справляться с условиями эксплуатации. В этих кабелях после пропитки выполняется процесс «обезжиривания изоляции», который удаляет пропиточный состав из жил и промежутков между бумажными лентами. Такие кабели можно укладывать на трассах с разницей уровней до 100 метров, если у них есть свинцовая оболочка и ограничения на разницу уровней снимаются полностью при алюминиевой оболочке. Эти кабели производятся с максимальным напряжением 6 кВ. В маркировке обозначаются буквой «В».
Кабели с изоляцией, пропитанной нестекающим составом – такие кабели минимизируют риск стекания пропитки при установке в вертикальном положении при высоких температурах. Это свойство делает их идеальными для использования в условиях повышенной температуры и риска возгорания, что особенно актуально для промышленных объектов.
Конструкция кабелей для вертикальной прокладки
Конструкция кабелей для вертикальной прокладки включает несколько ключевых элементов:
1. Токопроводящая жила. Может быть выполнена из меди или алюминия, как в однопроволочном, так и многопроволочном исполнении.
2. Изоляция. Используются разнообразные виды изоляционных материалов: ПВХ, бумага или огнестойкие составы, которые защищают проводник от внешних воздействий и предотвращают короткие замыкания.
3. Оболочка. Защищает внутренние компоненты от механических повреждений и может быть выполнена из ПВХ и других полимеров.
4. Броня (при наличии). Дополнительная защита от внешних воздействий, особенно в условиях повышенной нагрузки.
5. Дополнительные элементы. Некоторые кабели могут иметь армирующие элементы или защитные экраны для повышения прочности конструкции и защиты от электромагнитных помех.
Вертикальная прокладка кабеля — это сложная, но крайне важная задача, которая требует тщательного подхода к выбору материалов и методов установки. Соблюдение всех требований и стандартов гарантирует надежность и безопасность электрических систем в современных зданиях.
Кабели для вертикальной прокладки являются важный элемент современных электрических систем, обеспечивающий надежность, безопасность и эффективность передачи энергии и данных. Выбор правильного типа кабеля с учетом его особенностей и условий эксплуатации позволяет не только повысить безопасность работы, но и продлить срок службы оборудования.
