Чем отличаются кабели для наружной, внутренней и внешней прокладки?

Кабель имеет большое значение для бесперебойной и надежной работы электросетей в жилых домах, офисах, на производстве и других объектах. Неправильно выбранный кабель может привести к авариям, снизить производительность и увеличить расходы на обслуживание. В свою очередь, грамотный выбор кабеля напрямую влияет на безопасность, эффективность и срок службы электросистем. Каждый тип прокладки кабеля имеет свои нюансы, знание которых поможет сделать правильный выбор. В статье подробно рассмотрим три основных типа прокладки кабеля: внутреннюю, наружную и внешнюю и какие кабели подходят для каждого из этих видов.

Внутренняя прокладка

Внутренняя прокладка кабеля подразумевает монтаж кабеля внутри зданий, в помещениях любого назначения. Кабели для внутренней прокладки должны соответствовать определенным стандартам безопасности и иметь качественную изоляцию.

Кабели должны быть устойчивы к воздействию температур и влажности, а также обладать хорошими диэлектрическими свойствами для безопасной эксплуатации.

В помещении кабели не подвержены воздействию внешних факторов, таких как дождь или солнечное излучение, но важно учитывать условия эксплуатации внутри зданий.

Основные характеристики кабеля для внутреннего монтажа

Для внутренней проводки часто используются кабели с медной жилой, так как медь обладает отличной проводимостью и долговечностью. Такие кабели не требуют высокой защиты от влаги или механических повреждений, что позволяет упростить монтаж и снизить затраты на материалы.

• Огнестойкость. Такие кабели часто имеют дополнительную защиту от возгорания, что особенно важно для жилых и общественных помещений. Они должны соответствовать нормам по огнестойкости, иметь защиту от перегрева и не способствовали распространению огня.

• Гибкость. Кабели должны быть достаточно гибкими для укладки в труднодоступных местах, но в то же время достаточно прочными, чтобы выдерживать нагрузки. Это позволяет их легко монтировать, изгибая провод под необходимым углом.

• Низкое дымообразование. В случае пожара такие кабели не выделяют токсичных веществ и иметь термостойкую изоляцию.

• Изоляционный слой. Изоляция должна быть надежной, чтобы избежать коротких замыканий и других аварийных ситуаций.

Кабели для внутренней прокладки должны соответствовать определенным нормам, касающимся огнестойкости и защитных характеристик. Они должны быть удобными для монтажа и обеспечивать безопасность в случае возникновения короткого замыкания.

Для внутреннего монтажа чаще всего используются одножильные и многожильные кабели с ПВХ-изоляцией, устойчивые к механическим повреждениям и обладающие хорошими огнестойкими свойствами.

Наиболее распространенными типами кабелей для внутреннего монтажа являются ВВГ, ППВ, ПВС, ШВВП и ПВ-3.

Правильное планирование, выбор сечения и учет особенностей монтажа помогут обеспечить безопасность и долговечность вашей электропроводки на долгие годы.

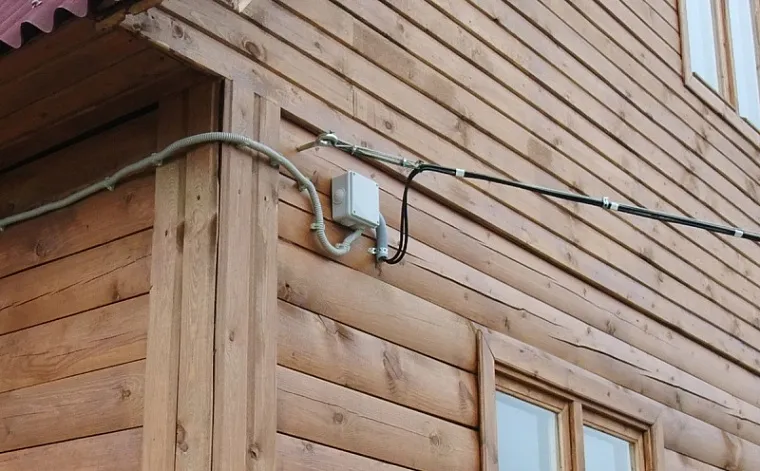

Наружная прокладка

Бывают ситуации, когда наружный монтаж электропроводки – самый оптимальный вариант. Кабели для наружной прокладки предназначены для установки на улице – на стене здания, потолке. Эти кабели могут быть как с медной жилой (повышенная устойчивость к нагрузкам), так и алюминиевой.

Особенности наружного монтажа электропроводки:

• Открытая укладка – кабели укладываются поверх стен, пола или потолка помещения, что делает их видимыми.

• Простота монтажа – наружная прокладка часто проще и быстрее в реализации по сравнению с другими способами прокладки и скрытой проводкой.

• Удобство доступа – кабели легко доступны для проверки и ремонта, что упрощает обслуживание электросети.

• Дополнительная защита – такие кабели должны быть более прочными, устойчивыми к атмосферным воздействиям и механическим повреждениям.

Кабели для наружной прокладки подвергаются воздействию различных факторов окружающей среды, поэтому они должны иметь следующие характеристики:

• Повышенная прочность. Кабели должны быть более прочными, чтобы выдерживать атмосферные воздействия, влажность и механические нагрузки, особенно если они устанавливаются в местах с высокой вероятностью повреждений.

• Защита от влаги и солнечных лучей. Кабели для наружной прокладки должны иметь водонепроницаемую изоляцию и защиту от УФ-излучения.

• Устойчивость к перепадам температур. Кабели должны выдерживать широкий диапазон температур – от низких зимних до высоких летних.

Популярные типы кабеля для наружней прокладки:

• СИП – уличный силовой кабель с индивидуальной изоляцией и алюминиевыми проводниками, используемый для воздушной прокладки линий электропередачи. Он имеет усиленную конструкцию и предназначен для эксплуатации в условиях атмосферных осадков и перепадов температур.

• NYM – кабель подходит для внутреннего монтажа и наружного. Его преимущества:

- Двойная изоляция. Защищает от влажности и механических нагрузок.
- Гибкость. Обеспечивает легкость установки в сложных условиях.
- Температурный диапазон. Рабочая температура — от -30 до +70 °C.
• АВББШв и ВБбШв– бронированные кабели с ПВХ-изоляцией с алюминиевыми и медными жилами соответственно.

Внешняя прокладка

Внешняя прокладка подразумевает соединение зданий или объектов через уличные сети к электроэнергии – столбы, гаражи, хозпостройки, подключения зданий к электросетям, установку линий связи вне зданий. Кабели для такой прокладки могут быть установлены как в земле, так и в воздухе, и должны иметь надежную защиту от влаги, перепадов температур и механических нагрузок.

Этот процесс включает в себя несколько ключевых аспектов:

• Защита от внешних факторов. Кабели, проложенные на улице, подвержены воздействию влаги или снега, температурным колебаниям, УФ-излучению и механическим нагрузкам. Поэтому важно выбирать кабели с соответствующей защитой.

• Выбор маршрута. Прокладка должна учитывать не только технические характеристики, но и возможные препятствия на пути, такие как здания, деревья или другие конструкции.

Особенности кабелей для внешней прокладки:
• Повышенная прочность и защита от механических нагрузок и повреждений. Кабели должны быть защищены от повреждений при укладке в земле и выдерживать давление грунта.

• Защита от влаги и коррозии. Водонепроницаемая изоляция и защита от коррозии предотвращают повреждение кабеля во влажной среде.

Популярные типы кабеля для внешнего монтажа:

• АВББШв – бронированный кабель с ПВХ-изоляцией и алюминиевым проводником, применяется для прокладки в земле.

• ВБбШв – бронированный кабель с медным проводником и ПВХ-изоляцией.

• СИП — используется для воздушных линий электропередач и способствует надежному соединению между объектами или зданиями.

• АВК — подходит для монтажа уличных сетей и устойчив к внешним факторам.

Различаются кабели по назначению и условиям использования. Внутренние кабели применяются в помещениях, наружные — для установки на улице, а внешние — для соединения зданий или в уличных сетях. Ключевые отличия заключаются в материалах изоляции, уровне прочности, безопасности и стойкости к внешним факторам.

Выбор подходящего типа кабеля – важный этап при проектировании и строительстве любого объекта. Здесь следует учитывать не только технические характеристики кабеля, но и условия применения, что обеспечит бесперебойную и долгую работу электросетей и их безопасную эксплуатацию.
