Броня кабеля: назначение, материалы и виды защитного слоя

Кабели — это неотъемлемая часть нашей повседневной жизни, обеспечивающая передачу электроэнергии и данных. В период эксплуатации они подвергаются многочисленным внешним воздействиям – механические повреждения, ударам, вибрациям, грызунам и прочим. Для защиты кабеля от этих опасностей и чтобы они могли выполнять свои функции эффективно и безопасно, производители используют броню – прочный защитный слой, который оберегает внутренние компоненты кабеля и гарантирует его бесперебойную работу. В статье подробно разберем виды брони в кабеле, ее назначение и особенности.

В зависимости от условий эксплуатации, броню кабеля могут дополнять другими защитными элементами, такими как антикоррозионные покрытия или специальные оболочки, обеспечивающие дополнительную защиту от агрессивных сред. Например, в условиях повышенной влажности или воздействия химических веществ используют бронированные кабели с полимерными покрытиями, устойчивыми к коррозии и химическим реагентам.

Таким образом, броня является важным элементом конструкции кабеля, обеспечивающим его долговечность и надежность работы в самых разных условиях эксплуатации.

Назначение брони кабеля

Броня кабеля представляет собой защитный слой, который предназначен для предотвращения механических повреждений кабеля, возникающих в процессе транспортировки, монтажа и эксплуатации. Броня защищает кабель от внешних воздействий, включая удары, проколы, порезы, сдавливание, растяжение и другие виды нагрузок, которые могут возникнуть при прокладке и эксплуатации кабельных линий и могут нарушить целостность изоляции и привести к короткому замыканию или обрыву кабеля.

Кроме того, броня играет важную роль в обеспечении безопасности персонала, работающего с кабелем. Она предотвращает случайные повреждения изоляции и токопроводящих жил, что снижает риск возникновения коротких замыканий и других аварийных ситуаций.

Броня кабеля выполняет несколько важных функций:

Защищает внутренние проводники от механических повреждений, таких как удары, сжатия или разрывы. Это особенно актуально для кабелей, прокладываемых в условиях повышенного риска — на строительных площадках, в промышленных зонах или под землей.

Служит защитой от воздействия агрессивной среды: химикатов, влаги и ультрафиолетового излучения. Это особенно важно для кабелей, которые используются в условиях с высокой влажностью или в открытых пространствах.

Особенно важна броня в условиях прокладки кабеля под землей, где вероятность повреждения значительно выше.

Виды бронирования кабеля

Сталь – наиболее распространенный материал для брони, обладающий высокой прочностью и обеспечивающий максимальную защиту от механических повреждений и воздействий.

Существует несколько видов бронирования кабелей, каждый из которых предназначен для конкретных условий эксплуатации:

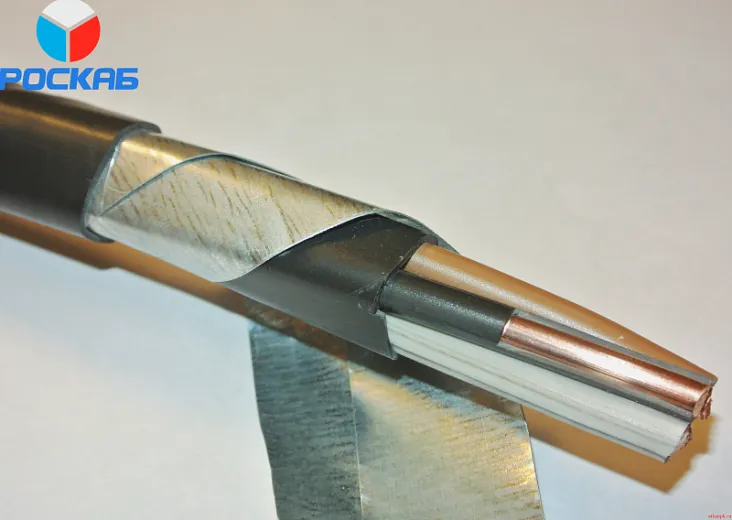

Ленточная броня. Стальная или алюминиевая лента навивается на кабель спиралью или продольно. Ленточная броня обеспечивает высокую механическую защиту, но может быть более громоздкой. Лента может быть оцинкованной для дополнительной защиты от коррозии. Стальная бронезащита идеально подходит для тяжелых условий эксплуатации кабеля.

Проволочная броня. Проволока может быть стальной или алюминиевой, в зависимости от требований к весу и гибкости конструкции. Оцинкованная стальная проволока накручивается на кабель в один или несколько слоев. Проволочная броня гибкая и легкая, но менее устойчива к механическим повреждениям, чем ленточная броня.

Комбинированная броня. Используется сочетание ленточной и проволочной брони для достижения оптимального баланса между механической защитой и гибкостью.

Алюминиевая лента или проволока или из его сплава используются в качестве защиты кабеля только в одножильном кабеле.

По способу нанесения защитного слоя бронирование различается на:

Одиночная броня – одна стальная лента, обернутая вокруг кабеля. Этот метод прост и экономичен, но менее эффективен против сильных механических воздействий.

Двойная броня – две стальные ленты, наложенные одна поверх другой. Такой подход повышает защиту от ударов и давления.

Проволока – проволочные нити переплетены между собой, образуя плотную сетку. Этот вариант обеспечивает максимальную защиту от механических повреждений, но увеличивает вес и стоимость кабеля.

Проволочное бронирование кабеля

В случае вертикальной прокладки кабеля или под наклоном немного вверх, при стандартном (ленточном) бронировании кабель может деформироваться, так как под силами гравитации и притяжения вся конструкция может сползать вниз. Соответственно срок службы кабеля будет меньше. Поэтому для таких условий эксплуатации лучше использовать проволочное бронирование кабеля. Проволока будет плотно облегать кабель и держать все элементы конструкции, соответственно кабель не будет деформироваться. Именно поэтому проволочное бронирование актуально при не горизонтальной укладке кабеля, когда он может либо лежать, либо оказаться в вертикальном положении.

В качестве примеров использования проволочного бронирования можно привести следующие варианты:

прокладка кабеля в районах с сейсмической активностью, где в результате землетрясения почва может сместиться и кабель изменит свое положение на не горизонтальное, а под углом.

в зонах вечной мерзлоты грунт нестабилен в течение определенного календарного периода;

в шахтных кабелях горно-рудной промышленности, когда кабелям приходится работать в экстремальных условиях таких как недостаточное освещение, закрытая выработка, непредвиденные ситуации повреждения кабеля: его может перебить случайно упавший камень или наехать техника.

Обозначение брони в маркировке кабеля

Маркировка кабеля содержит информацию о наличии и типе брони. Обычно используются следующие обозначения:

Б – наличие брони из стальных лент.

К – наличие круглой стальной проволочной брони.

П – наличие плоской стальной проволочной брони.

Броня кабеля — это не просто дополнительный элемент конструкции, а важнейший защитный слой, обеспечивающий безопасность, эффективность и долгую эксплуатацию электросетей. При выборе кабеля необходимо обращать внимание на тип и материал брони, чтобы обеспечить надежное и бесперебойное функционирование электрических систем.
