Кабель с броней: конструкция и монтаж

Бронированный кабель — это кабель с металлическим защитным покровом, который снижает риск повреждения изоляции и токопроводящих жил при давлении грунта, ударах и других механических воздействиях. При этом сама броня не определяет все свойства линии: марку, число и сечение жил, номинальное напряжение, пожарное исполнение, наружный покров и способ прокладки выбирают по проекту и документации конкретного кабеля.

Что значит бронированный кабель и зачем он нужен

Обычная полимерная оболочка защищает внутренние элементы от среды, но не рассчитана на любые механические нагрузки. Броня принимает часть внешнего воздействия, поэтому бронированные кабели применяют на трассах, где возможны сжатие, удар, повреждение при земляных работах или растягивающие усилия — если это допускает конструкция выбранной марки.

Что значит «бронированный» на практике

Свойства защиты зависят от формы металла. Стальные ленты рассчитаны прежде всего на поперечное давление, а проволочная броня лучше воспринимает растяжение. Металлическая гофра встречается в отдельных кабелях связи.

Важно. Броня снижает риск повреждения грызунами, но не даёт полной гарантии. Коррозионная стойкость зависит от наружного покрова, соединений и среды; для воды и агрессивного грунта проверяют специальное исполнение.

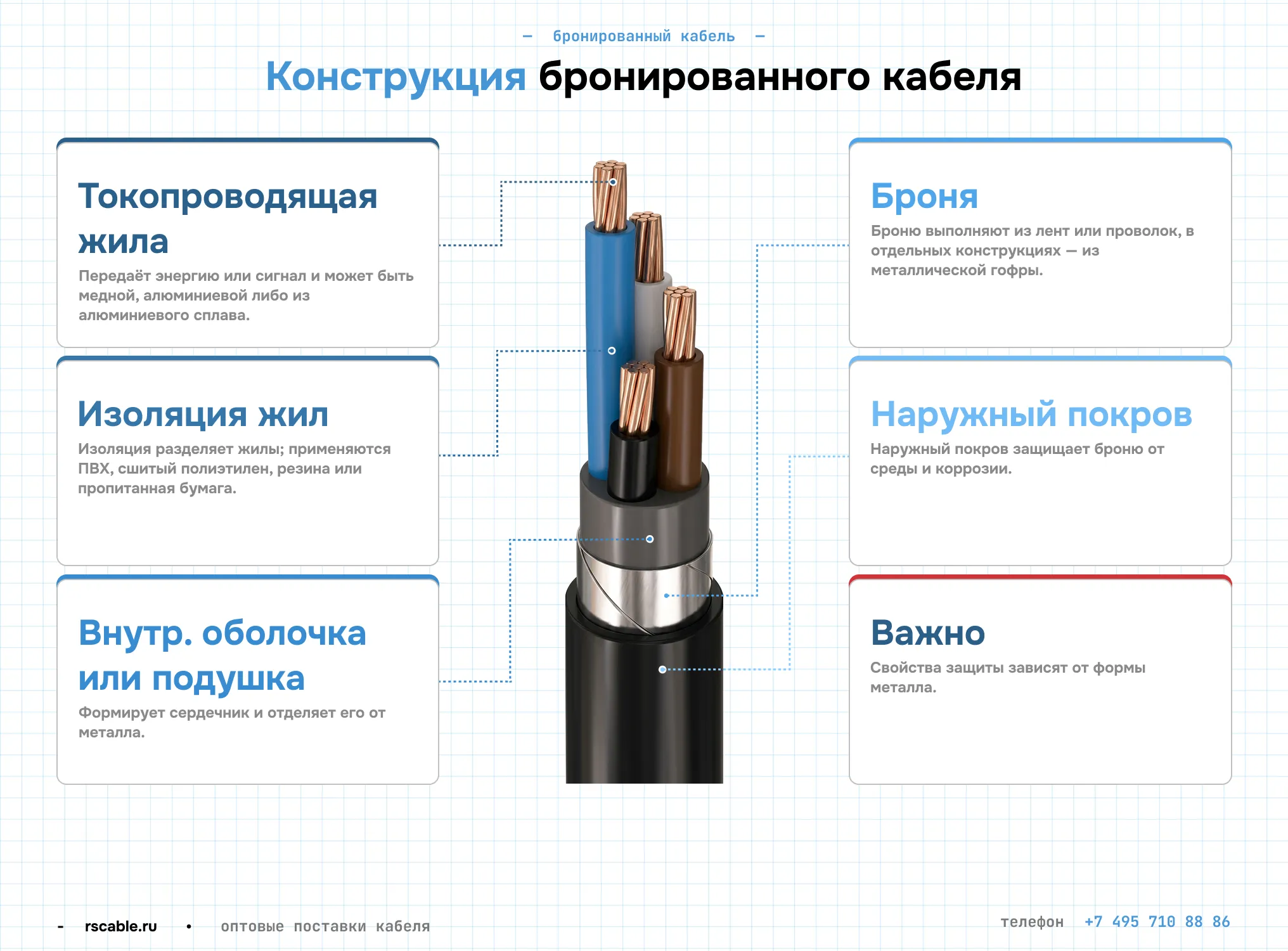

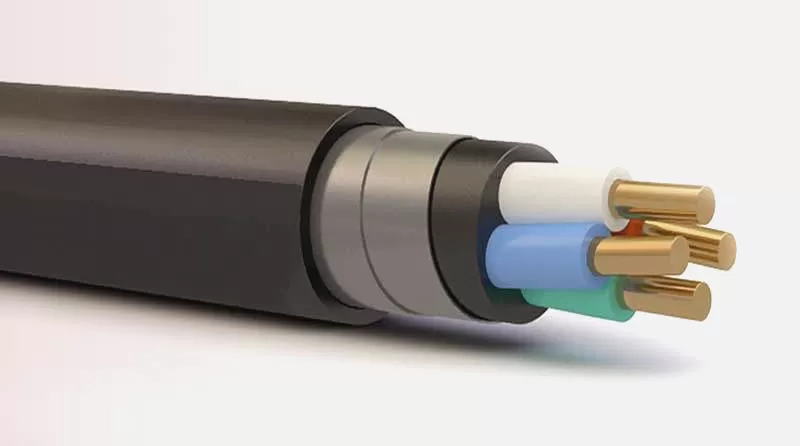

Конструкция бронированного кабеля: из чего он состоит

1. Токопроводящая жила передаёт энергию или сигнал и может быть медной, алюминиевой либо из алюминиевого сплава.
2. Изоляция разделяет жилы; применяются ПВХ, сшитый полиэтилен, резина или пропитанная бумага.
3. Внутренняя оболочка или подушка формирует сердечник и отделяет его от металла.
4. Броню выполняют из лент или проволок, в отдельных конструкциях — из металлической гофры.
5. Наружный покров защищает броню от среды и коррозии.

Виды брони: лента, проволока, гофра

• Ленточная броня — стальные ленты с перекрытием для защиты от сжатия и локальных ударов без значительного растяжения.
• Проволочная броня лучше воспринимает растяжение и применяется на вертикальных и механически сложных участках, когда это предусмотрено конструкцией.
• Гофрированная металлическая лента встречается в отдельных сигнальных, телекоммуникационных и оптических кабелях; её свойства нельзя переносить на силовые марки.

Какие виды бывают бронированных кабелей: классификация по назначению

Виды бронированных кабелей по материалу жил и изоляции

Медь обычно позволяет применить меньшее сечение при той же нагрузке. Алюминиевые жилы легче и часто дешевле, но требуют совместимой арматуры. Выбор выполняют расчётом.

ПВХ часто применяют в низковольтных кабелях, сшитый полиэтилен — в конструкциях с иными режимами. Бумажная изоляция требует подходящих муфт. Все допустимые температуры проверяют по марке.

Расшифровка маркировки: как читать буквы на кабеле

Маркировку читают слева направо, но значение буквы зависит от её позиции и нормативного документа. Поэтому буквенную расшифровку всегда сопоставляют с паспортом, стандартом или ТУ конкретной продукции.

1. Определите материал жил. Буква «А» в начале марки обычно указывает на алюминиевые жилы; отсутствие «А» в силовых марках обычно означает медные жилы.
2. Проверьте материал изоляции. Например, «В» используют для ПВХ-изоляции, а «Пв» — для изоляции из сшитого полиэтилена.

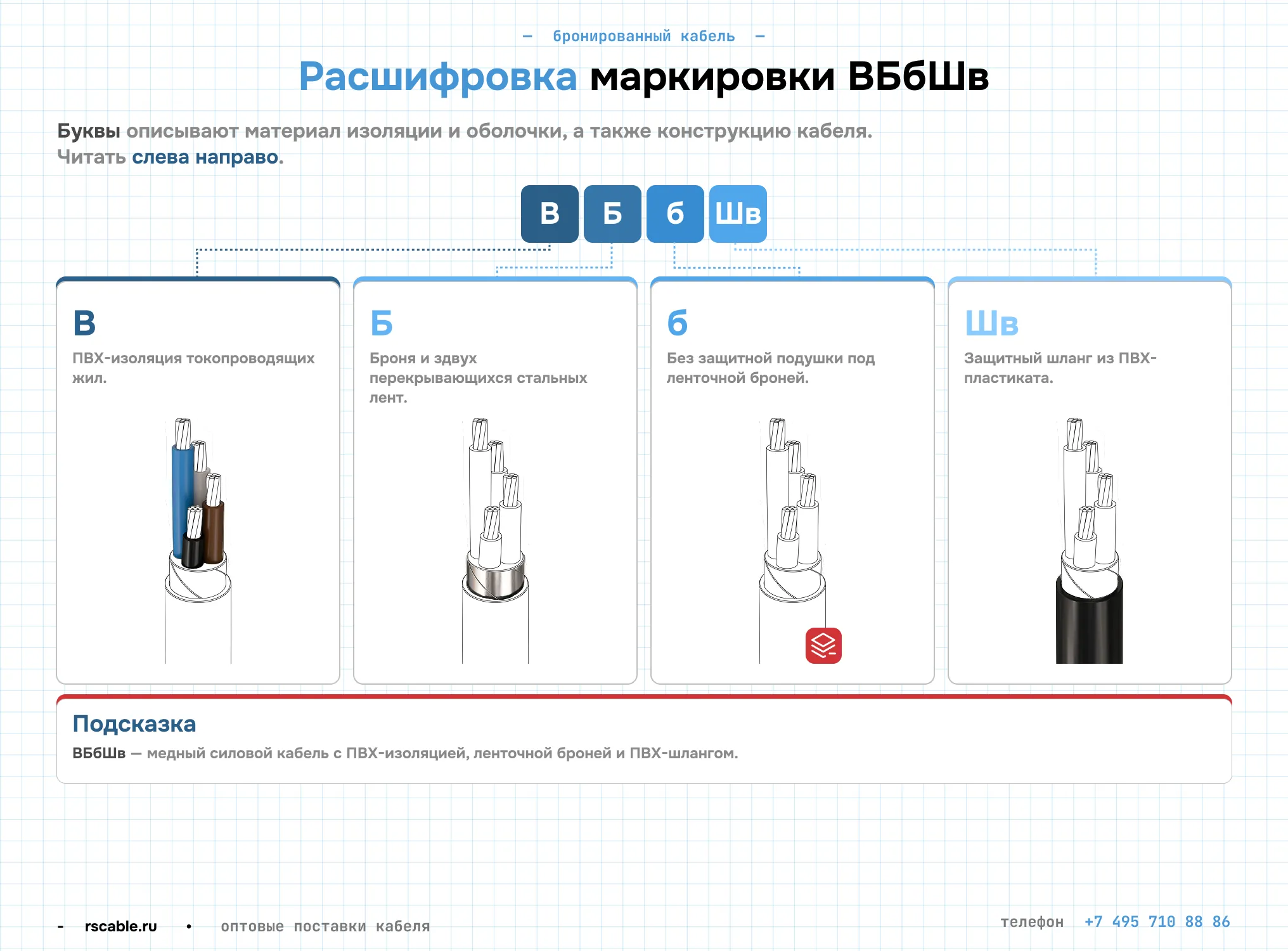

3. Найдите обозначение защитного покрова. В сочетании «БбШв» буква «Б» указывает на ленточную броню, «б» — на отсутствие подушки, «Шв» — на защитный шланг из ПВХ-пластиката.
4. Проверьте пожарное исполнение: «нг», «нг(А)-LS», «HF» и «FR» обозначают разные свойства.
5. Найдите обозначение защитного покрова. В сочетании «БбШв» буква «Б» указывает на ленточную броню, «б» — на отсутствие подушки, «Шв» — на защитный шланг из ПВХ-пластиката..

Пример. ВБбШв — силовой кабель с медными жилами, ПВХ-изоляцией, ленточной бронёй и защитным ПВХ-шлангом. В АВБбШв используются алюминиевые жилы, а обозначение Пв в ПвБбШв указывает на изоляцию из сшитого полиэтилена. Точную конструкцию и область применения проверяют по нормативному документу и паспорту партии.

Где применяют бронированный кабель

• Ввод в дом или гараж — для грунтовой трассы, если марка допускает такой монтаж.
• Промышленная площадка — на участках с риском удара, давления или вибрации.
• Кабельные сооружения и тоннели — при соответствии пожарным требованиям проекта.
• Влажная зона — только при подтверждённой стойкости покрова к воде и коррозии.
• Переход под дорогой — в предусмотренной проектом защитной конструкции.

Броня не заменяет расчёт линии и выбор оболочки. Способ защитного соединения металлического покрова определяет проект.

Преимущества и недостатки бронированного кабеля

Броню выбирают, когда механическая защита оправдывает увеличение массы, диаметра и сложности монтажа.

Как выбрать бронированный кабель для своей задачи

1. Определите назначение линии и номинальное напряжение.
2. Рассчитайте число и сечение жил по нагрузке, падению напряжения и токам короткого замыкания.
3. Оцените грунт, воду, коррозию, вертикальные участки, вибрацию, растяжение и удары.
4. Выберите броню и наружный покров под ожидаемые воздействия.
5. Проверьте пожарное исполнение и условия групповой прокладки.
6. Согласуйте муфты, наконечники, кабельные вводы и схему защитного соединения металлического покрова.
7. Сверьте полную маркировку, паспорт, документ о качестве и подтверждение соответствия с проектом и спецификацией.

Основные технические параметры и ГОСТы

• Номинальное напряжение должно совпадать с классом сети.
• Сечение и класс жилы влияют на ток, сопротивление и оконцевание.
• Температуры эксплуатации, монтажа и нагрева проверяют отдельно.
• Радиус изгиба и усилие тяжения берут из документации маркоразмера.
• Пожарные показатели подтверждают для конкретного исполнения.

ГОСТ 31996-2012 охватывает силовые кабели с пластмассовой изоляцией на 0,66; 1 и 3 кВ, ГОСТ 18410-73 — кабели с бумажной изоляцией, ГОСТ 22483-2021 — токопроводящие жилы. Пожарные требования устанавливает ГОСТ 31565-2012, а испытания пучка и дымообразования проводят по сериям ГОСТ IEC 60332-3 и ГОСТ IEC 61034.

Важно. Один стандарт не разрешает применение на любой трассе: проверяют полное обозначение, паспорт, сертификат и проект.

Сравнение популярных марок: ВБбШв, АВБбШв, СБ, ПвБбШв

В таблице приведены общие ориентиры. Одинаковое краткое обозначение не заменяет проверку полного маркоразмера, нормативного документа и документов на конкретную партию.

Прокладка бронированного кабеля в земле: правила и ошибки

Монтаж начинают с проекта, трассировки и проверки существующих коммуникаций. Глубину заложения, пересечения, основание, дополнительную защиту и сигнальную ленту назначают с учётом местных условий и расчётных нагрузок.

1. Разметить и согласовать трассу, уточнить существующие коммуникации.
2. Подготовить основание без камней и острых предметов; толщину песчаной подушки взять из проекта.
3. Раскатать кабель без петель, рывков и превышения усилия тяжения.
4. Соблюсти радиус изгиба и температуру из паспорта.
5. Установить защиту и сигнальную ленту, выполнить засыпку.
6. Оконцевать линию, соединить броню по проекту и выполнить измерения.

Разделка бронированного кабеля: инструменты и этапы

Для разделки используют нож с ограничителем, инструмент для лент или проволок, пассатижи, измерительный инструмент и СИЗ. Набор зависит от брони и муфты.

Длины размечают по инструкции арматуры. Покров снимают ступенями, броню фиксируют бандажом, обрезают и обрабатывают кромку. Универсальных размеров только по сечению нет.

Что нельзя делать при прокладке бронированных кабелей

• Тянуть кабель за броню или превышать допустимое усилие тяжения.
• Перегибать кабель, скручивать его петлёй либо уменьшать радиус изгиба.
• Повреждать наружный шланг и оставлять стальную броню открытой для влаги.
• Использовать случайную муфту или наконечник без проверки диапазона сечений и конструкции кабеля.
• Прокладывать линию при температуре ниже допустимой без предусмотренного подогрева.
• Считать броню готовым защитным проводником без расчёта и проектного решения.
• Выполнять пересечения дорог, сетей или водных объектов без согласованного проекта.

Прокладка кабеля под дорогой и водоёмами

Под дорогой применяют траншейный способ или горизонтально направленное бурение. Метод выбирают по типу покрытия, интенсивности движения, геологии, допустимому усилию тяжения и радиусу изгиба; при необходимости кабель размещают в рассчитанном футляре.

Переход через водоём требует отдельного проекта, расчёта усилий и кабеля, предназначенного для таких условий. Допуск к прокладке в грунте не означает пригодность для постоянной работы в воде.

Бронированный или небронированный кабель: когда броня оправдана

Бронированное исполнение целесообразно при риске сжатия, удара или случайного повреждения трассы. Небронированный кабель может быть рациональнее в защищённых трубах, закрытых помещениях и других условиях, где механическую защиту обеспечивает способ прокладки. Сравнивают не только цену кабеля, но и стоимость арматуры, монтажа, защитных конструкций и последующего обслуживания.

Экономить нельзя на соответствии номинальному напряжению, среде, способу прокладки и пожарным требованиям. Избыточная броня также не является преимуществом: она увеличивает массу и усложняет монтаж без дополнительной пользы для конкретной трассы.

Документы на бронированный кабель: что проверить перед покупкой

• Полное обозначение марки, число и сечение жил, номинальное напряжение.
• Нормативный документ или ТУ, по которому изготовлена конкретная продукция.
• Паспорт качества на партию и сведения о фактических испытаниях.
• Сертификат или декларацию, если подтверждение соответствия требуется для продукции и объекта.
• Совместимость кабеля с муфтами, наконечниками и кабельными вводами.
• Условия хранения, транспортирования, минимальную строительную длину и срок поставки.

Сравнивать цену следует вместе с документами и арматурой. Для старых обозначений особенно важно проверить ТУ и паспорт.

Заключение: чек-лист перед покупкой бронированного кабеля

1. Подтвердить назначение линии и напряжение сети.
2. Проверить расчёт сечения и материал жил.
3. Сопоставить тип брони с механическими нагрузками.
4. Убедиться, что оболочка подходит для грунта, воды или химически активной среды.
5. Проверить пожарное исполнение по проекту.
6. Заранее выбрать арматуру и схему защитного соединения брони.
7. Сверить маркировку, паспорт и документы на поставляемую партию.
