Кабель ВВГнг(А)-FRLS применяют в стационарных сетях, которые должны сохранять работоспособность при пожаре. Маркировка указывает на материалы конструкции и пожарные свойства, но не заменяет документацию производителя: точное время огнестойкости, диапазон сечений и условия монтажа проверяют по конкретной позиции.

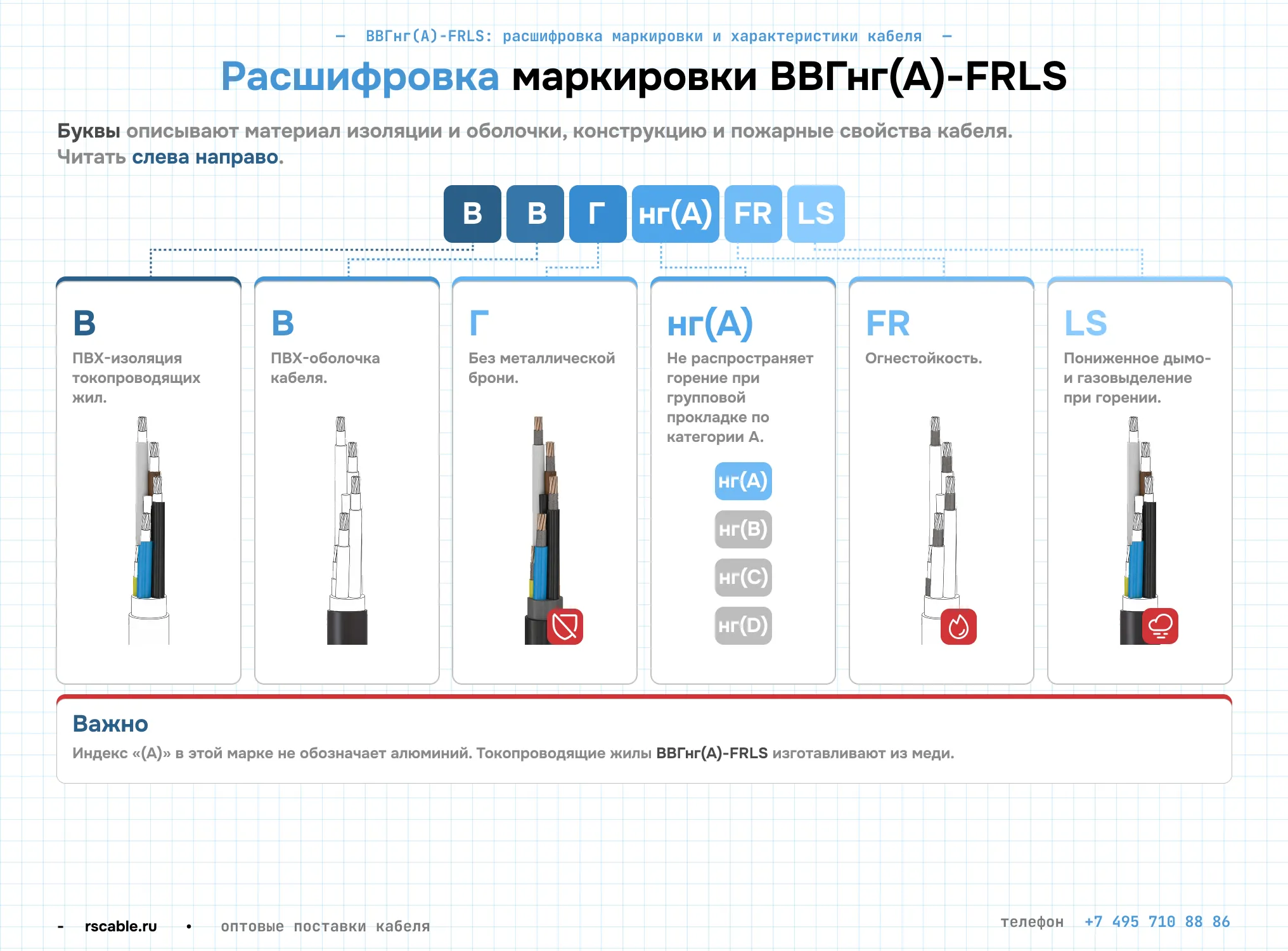

Расшифровка маркировки ВВГнг(А)-FRLS
В маркировке кабеля каждый символ или группа символов описывает конкретный материал или эксплуатационное свойство.
«ВВГ» — базовое обозначение
- В — изоляция из ПВХ-пластиката на каждой жиле отдельно;
- В — наружная оболочка из ПВХ-пластиката;
- Г — без металлической брони (голый).
Последнее часто понимают неверно: «Г» означает отсутствие брони, а не отсутствие оболочки. Наружная ПВХ-оболочка у кабеля присутствует — её обозначает вторая буква «В».

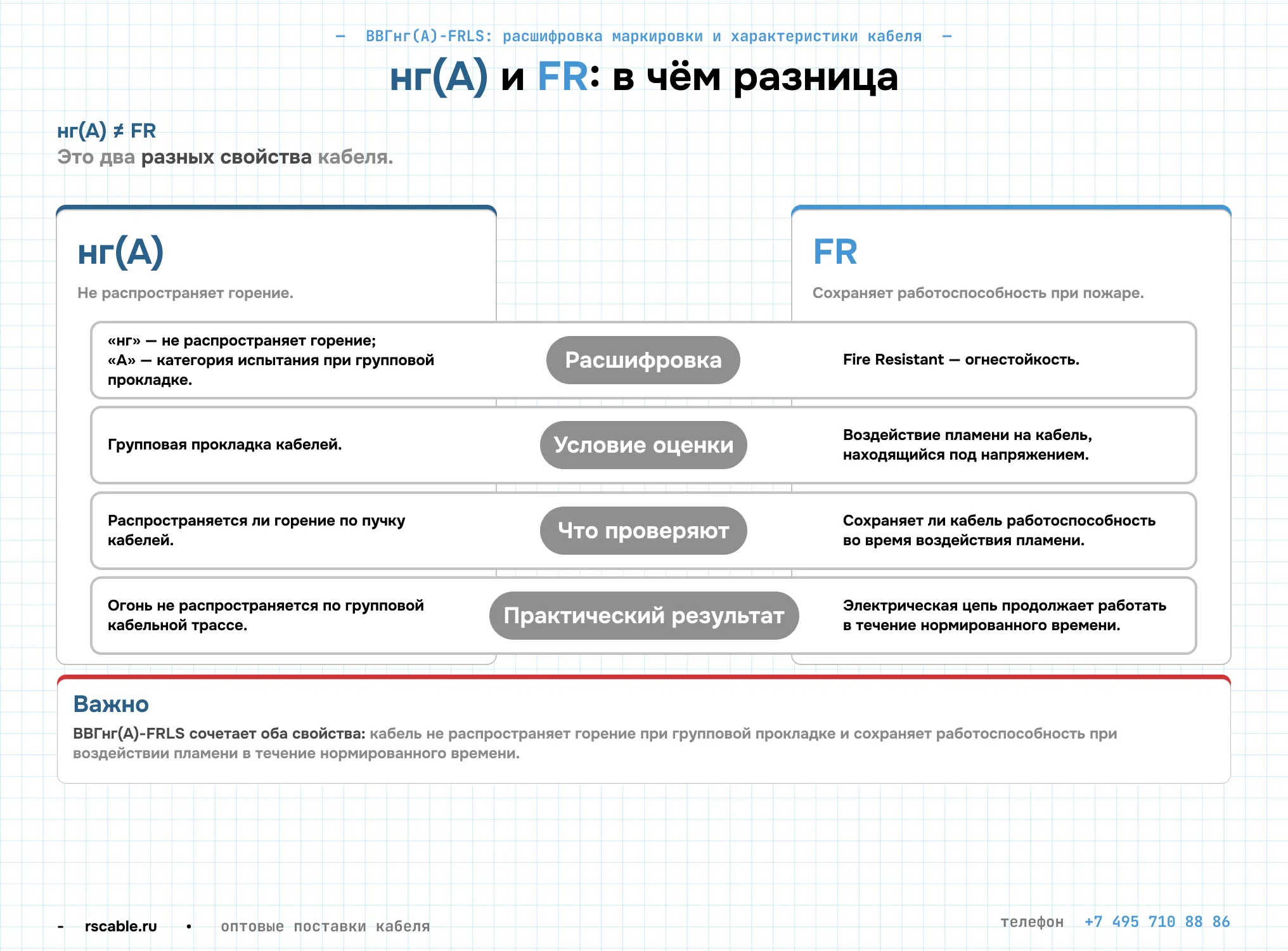

«нг(А)» — категория нераспространения горения
Индекс нг означает нераспространение горения при групповой прокладке, а буква А в скобках — категорию испытания пучка. Для категории A образец формируют из расчёта 7 л неметаллического материала на метр и воздействуют пламенем 40 минут. Это условие лабораторного испытания, а не допустимый объём горючих материалов на реальной трассе. По ГОСТ 31565-2012 кабелю категории нг(А) соответствует показатель ПРГП 1б.
«FRLS» — огнестойкость и пониженное дымовыделение
FR расшифровывается как Fire Resistant и означает сохранение работоспособности при воздействии пламени в течение нормированного времени. Индекс FR сам по себе не гарантирует 180 минут: предел задают стандарт или ТУ на изделие. Исполнение FE180 проверяют по полной маркировке и документам производителя.
LS расшифровывается как Low Smoke и означает пониженное дымо- и газовыделение. По ГОСТ IEC 61034-2 снижение светопроницаемости для LS не должно превышать 50 процентов. Индекс LS не означает отсутствие галогенов: это свойство обозначают HF.

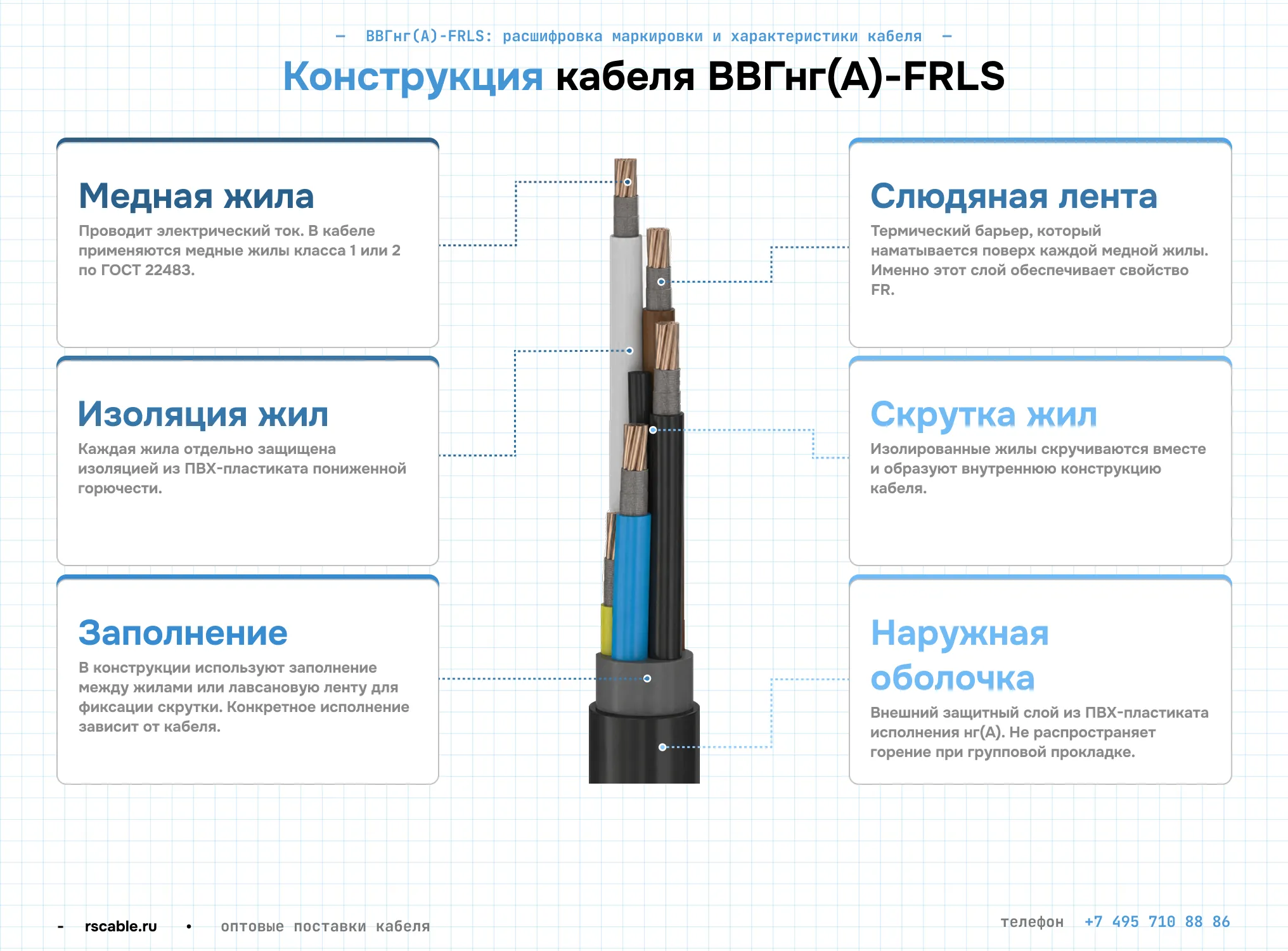

Конструкция кабеля
Свойство FR обеспечивает слюдяная лента — термический барьер, который наматывают поверх каждой медной жилы перед нанесением ПВХ-изоляции. При пожаре ПВХ разрушается, но слюда удерживает жилу в работоспособном состоянии. Без этого слоя кабель теряет электрическую функцию при первом контакте с огнём — именно поэтому слюдяная лента принципиально отличает FRLS от простого LS.
Конструкция послойно от центра к периферии:
- Медная токопроводящая жила (класс 1 или 2 по ГОСТ 22483);
- Слюдяная (мика) лента — термический барьер FR;
- Изоляция из ПВХ-пластиката пониженной горючести;
- Скрутка жил с заполнением или лавсановой лентой;
- Наружная оболочка из ПВХ-пластиката нг(А).
Технические характеристики ВВГнг(А)-FRLS
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 0,66 / 1 кВ |
| Рабочая температура | −50…+50 °C |
| Температура нагрева жилы (нормальный режим) | +70 °C |
| Температура нагрева жилы (аварийный режим) | +90 °C |
| Огнестойкость FR | ≥ 180 мин |
| Минимальная температура монтажа | −15 °C |
| Срок службы | 30 лет |
| Гарантийный срок | 5 лет |
Строительные длины зависят от сечения: 1,5–16 мм² — не менее 450 м; 25–70 мм² — не менее 300 м; от 95 мм² — не менее 200 м. Учёт этих значений при формировании заявки сокращает число соединительных муфт на трассе.
Область применения
Применение кабеля ВВГнг(А)-FRLS оправдано там, где он обязан оставаться в работе во время пожара, а не только не распространять горение. Типичные объекты:
- больницы — операционные блоки, системы аварийного освещения;
- АЭС — питание оборудования систем безопасности вне гермозоны (однако в новых проектах ПВХ-кабели всё чаще заменяют на безгалогенные аналоги или спецверсии с индексом «-АС»);
- взрывоопасные зоны класса 2;
- промышленные объекты категории А по пожарной безопасности;
- цепи аварийного электроснабжения;
- кабельные сооружения с интенсивной групповой прокладкой.
Прямая прокладка в земле без защитных труб или лотков, агрессивные химические среды и зоны постоянного механического воздействия — области, где кабель без дополнительной защиты применять нельзя.
Сравнение с аналогичными марками
| Параметр | ВВГнг(А)-FRLS | ВВГнг(А)-LS | ВВГнг(А)-FRHF |
|---|---|---|---|
| Нераспространение горения нг(А) | Да | Да | Да |
| Огнестойкость FR | Да | Нет | Да |
| Низкое дымовыделение LS | Да | Да | Да |
| Слюдяная лента | Да | Нет | Да |
| Безгалогенная оболочка | Нет | Нет | Да |
| Применение на АЭС | Ограничено | Нет | Да (приоритетно) |
| Относительная стоимость | Средняя | Ниже | Выше |
ВВГнг(А)-LS подходит для объектов без требования к сохранению работоспособности при пожаре — слюдяной ленты нет, свойства FR нет. Для максимальной безопасности используют кабель ППГнг(А)-FRHF, который полностью исключает галогены. Если изоляция ВВГ при горении выделяет коррозионно-активный хлористый водород, то полимерный безгалогенный компаунд (ППГ) — нет. Для закрытых помещений с массовым пребыванием людей и сложной микропроцессорной техникой FRHF предпочтительнее из-за минимальной токсичности.
Нормативная база и контроль при закупке
Производство и применение пожаробезопасного кабеля ВВГнг(А)-FRLS строго регулируют: ГОСТ 31996-2012 (актуальный стандарт на силовые кабели с пластмассовой изоляцией), ГОСТ 31565-2012 (классификация по пожарной опасности), ГОСТ IEC 60331-21 (испытания на огнестойкость под напряжением), ГОСТ IEC 61034 (дымовыделение при горении), а также профильные стандарты безопасности объектов (например, НП-001-15 для атомных станций).
ВАЖНО! При закупке FRLS-кабеля запрашивайте протокол испытаний по ГОСТ IEC 60331 отдельно от сертификата соответствия. Сертификат подтверждает соответствие марке, протокол — что кабель из конкретной партии реально выдерживает не менее 180 минут работы под напряжением при открытом огне. При приёмке проверьте маркировку на оболочке (индекс производителя, год выпуска) и наличие слюдяной ленты на поперечном срезе жилы.
РОСКАБ: поставка ВВГнг(А)-FRLS
На складах РОСКАБ представлен ВВГнг(А)-FRLS в широком типоразмерном ряду: от 1,5 до 240 мм², в одно- и многожильном исполнении, климатические исполнения УХЛ и Т. Поставки напрямую с российских заводов. К каждой партии прилагается полный пакет документов: сертификат соответствия, протокол испытаний по ГОСТ IEC 60331 и ГОСТ IEC 61034, паспорт качества. Складская сеть по всей стране обеспечивает оперативную отгрузку в любой регион. Для подбора нужного типоразмера и расчёта стоимости свяжитесь с менеджером или оставьте заявку на сайте.
Часто задаваемые вопросы
Можно ли прокладывать ВВГнг(А)-FRLS в земле?
Прямая прокладка в грунте без дополнительной защиты не предусмотрена — у кабеля нет брони. Для подземной прокладки используют защитную трубу или лоток. При необходимости прокладки в грунте выбирайте бронированный аналог с характеристиками FRLS.
Чем ВВГнг(А)-FRLS отличается от ВВГнг(А)-LS?
Ключевое отличие — слюдяная лента, термический барьер и свойство FR. ВВГнг(А)-LS не содержит слюдяного слоя и не сохраняет работоспособность под напряжением при открытом огне. FRLS продолжает работать не менее 180 минут при пожаре.
Что означает «А» в скобках в маркировке нг(А)?
«А» — наиболее строгая категория нераспространения горения по ГОСТ 31565-2012: объём горючих материалов в пучке не превышает 7 л/м. Обязательна при групповой прокладке на объектах с высокой пожарной нагрузкой на трассу.
Какие документы запросить при закупке?
Запросите протокол испытаний по ГОСТ IEC 60331 — он подтверждает реальную огнестойкость, а не только соответствие марке. Проверьте маркировку на оболочке (индекс производителя, год выпуска) и наличие слюдяной ленты на срезе жилы.
При какой температуре допускается монтаж кабеля?
Минимальная температура монтажа — −15 °C. При более низких значениях кабель предварительно прогревают согласно инструкции производителя — ПВХ-оболочка при сильном морозе теряет эластичность и трескается при изгибе.
